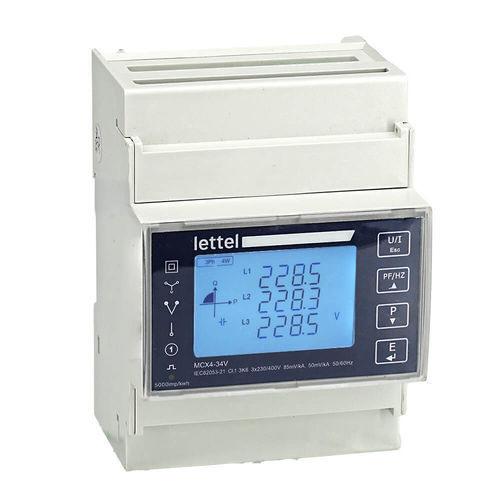

Compteur d'énergie électrique triphasé MCX4-34 series

monophasésur rail DINprogrammable

Le compteur triphasé MCX4-34 mesure les principales grandeurs électriques d’un circuit triphasé. Les données sont consultables en local sur l’afficheur LCD ou à distance via la communication Modbus RS485 RTU ou Ethernet TCP/IP. Le raccordement sur transformateurs de courant ou boucles Rogowski facilite son intégration. - **Caractéristiques électriques :** • Mesure d’un réseau monophasé, triphasé avec ou sans neutre. • Alimentation auxiliaire 230Vca. • Mesure du courant par transformateurs de courant à secondaire 1A ou 5A ou par boucles de Rogowski modèles MTCR. • Précision 0.5% pour l’énergie active et les mesures instantanées. - **Communication :** • 1 émetteur d’impulsions paramétrable (affectation, longueur, constante). • Communication Modbus selon modèle : MCX4-34V : Modbus RTU sur port RS485 (paramètres réglables : parité, vitesse, format de trame). MCX4-34V-TCP : Modbus RTU sur port RS485 + Modbus TCP/IP sur port RJ45 Ethernet (adresses IP fixes ou aléatoires DHCP). Fonction appareil esclave ou passerelle RTU TCP. - **Caractéristiques physiques :** • Boîtier largeur 72 mm clipsable sur rail-din. • Raccordement sur borniers à vis protégés par caches-bornes plombables. - **Fonctionnalités :** • Mesures instantanées : tensions simples et composées, fréquence, courant par phase et total, puissances PQS, facteur de puissance par phase et total. • Énergies : active, réactive, apparente, importées et exportées, par phase et total, en double-tarif. • Qualité du réseau : taux de distorsions harmoniques tension et courant. • Enregistrements : demandes, valeurs extrêmes. • Passerelle RS485 Modbus RTU RJ45 Ethernet Modbus TCP/IP : possibilité de raccorder 32 appareils esclaves sur une boucle RS485 à un compteur MCX4, qui transmettra l’ensemble des données en Modbus TCP sur port Ethernet RJ45. - **Avantages :** • Boîtier compact largeur 4 modules. • Mesure de courant par transformateurs de courant externes pour intégration dans une armoire existante et mesure de fortes puissances. • Boucles Rogowski : ouvrantes et flexibles, idéales pour une intégration dans un espace exigu ou rajoutées dans une armoire existante. • Précision excellente et linéaire sur toute l’échelle. • Sécurité accrue : ni échauffement ni surcharge possible. • Maintenance facilitée : possibilité de déconnecter le secondaire à pleine charge. • Visualisation des mesures en local sur grand écran LCD à 3 lignes de données, ou à distance via la communication Modbus RTU. • Convient pour des applications éoliennes ou photovoltaïques grâce aux index distincts pour l’énergie importée (consommée) et exportée (produite). • Caches-bornes plombables pour éviter tout risque de choc électrique ou de fraude. • Classe 0,5 pour l’énergie active et les mesures instantanées. - **Normes et certifications :** • Conformités : CE, RoHS, REACh. • Standards applicables : IEC61000, IEC61010, IEC62052, IEC62053. - **Produits associés :** • Ce compteur doit être raccordé à des capteurs de courants à secondaire 1A ou 5A, ou à des boucles Rogowski modèles MSC-TCR. • Compteurs électriques MCX4-34V avec boucles Rogowski, références compatibles : MTCR-24-300, MTCR-36-600, MTCR-100-1000, MTCR-150-3000, MTCR-200-6000. • Compteurs électriques MCX4-3415 avec tores de courant à secondaire 1A & 5A. - **Variantes réalisables :** • Communication MBus : sur demande. - **Variantes et codes commandes :** | Code commande | Courant max | Communication | Produit stocké | |---------------|-------------|---------------|----------------| | MCX4-34V | TC Rogowski MTCR | RS485 Modbus RTU | instock | | MCX4-34V-TCP | TC Rogowski MTCR | Modbus TCP | instock | | MCX4-3415-TCP | TC /1A ou /5A | Modbus TCP | instock | - **Supports disponibles :** • Présentation compteurs MCX (pdf) • Catalogue général (pdf) • Fiche produit (pdf) • Notice complète (pdf) • Table d’échange Modbus (pdf) - **Vidéos :** • MCX4 : utilisation du compteur • MCX4 : programmation du compteur - **Caractéristiques / Spécifications techniques :** • Mesure monophasée et triphasée avec ou sans neutre • Alimentation auxiliaire 230Vca • Entrée courant : TC 1A/5A ou boucles Rogowski MTCR • Précision : 0,5% énergie active et mesures instantanées • Communication : Modbus RS485 RTU, Ethernet TCP/IP selon modèle • Boîtier 72 mm, montage rail DIN • Affichage LCD 3 lignes • Conformité CE, RoHS, REACh • Normes : IEC61000, IEC61010, IEC62052, IEC62053
