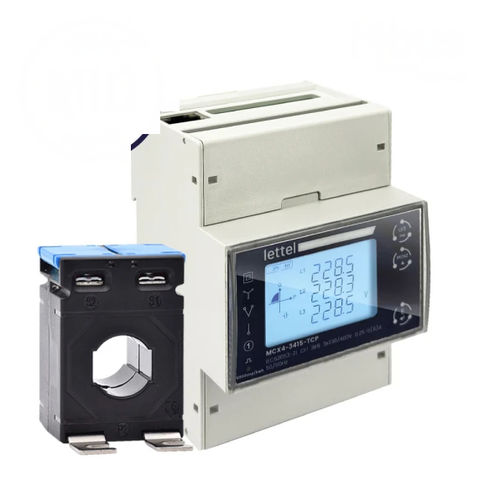

Compteur d'énergie électrique triphasé MCX4-31XCT series

monophasésur rail DINavec transformateur de courant

Présentation
Compteur d’énergie MID communication M-Bus pour raccordement par transformateurs de courant (TC). Conçu pour la mesure sur réseaux monophasés (jusqu'à 3), triphasés ou tétraphasés, avec sorties impulsions et communication Modbus RS485.

Caractéristiques

• Électriques :
  • Compteur d’énergie jusqu’à 3 réseaux monophasés, triphasés ou tétraphasé
  • Raccordement par transformateur de courant (TC) /1A ou /5A
• Communication :
  • Modbus RS485
  • Émetteur d’impulsions
  • Interface claire et menu intuitif
• Physiques :
  • Fixation sur rail DIN
  • Boîtier largeur 4 modules (72 mm)
  • Face avant indice de protection IP54

Avantages et applications
Le MCX4-31XCT associe communication M-Bus et raccordement par transformateurs de courant pour proposer une solution de comptage certifiée MID adaptée aux installations tertiaires, industrielles et multi-sites nécessitant répartition des consommations et télérelève centralisée. Convient pour l’intégration dans des systèmes de gestion énergétique et multi-énergies, l’analyse des charges et l’optimisation des performances électriques.

Sécurité

• Caches-bornes plombables pour limiter le risque de choc électrique et prévenir la fraude

Fonctionnalités

• Multi-mesure :
  • Énergie active totale importée et exportée
  • Énergie réactive totale importée et exportée
  • Tension
  • Courant
  • Fréquence
  • Puissance active
  • Puissance réactive
  • Puissance apparente
  • Facteur de puissance
  • Distorsions harmoniques tension et courant
  • Demandes maximales et moyennes
• Classes de précision :
  • Version MID 0,5S/C
  • Version non MID 1/B

Normes et certifications

• Conformités : CE, RoHS, REACh
• Standards applicables : IEC 61000-4-2/3/4/5/6/8/11, IEC 61010-1, IEC 62052-23, IEC 62053-22, IEC 61557-12, IEC 60068

Variantes et codes commandes
Code commande | Courant max | Communication | Nombre de tarif | Agrément MID | Produit stocké
MCX4-310CT-M | TC /1A ou /5A | RS485 M‑Bus | Simple | Oui | instock
MCX4-310CT | TC /1A ou /5A | RS485 M‑Bus | Simple | (n/a) | outofstock
MCX4-312CT-M | TC /1A ou /5A | RS485 M‑Bus | Double | Oui | outofstock
MCX4-312CT | TC /1A ou /5A | RS485 M‑Bus | Double | (n/a) | outofstock
MCX4-311CT-M | TC /1A ou /5A | RS485 M‑Bus | Quadruple | Oui | outofstock
MCX4-311CT | TC /1A ou /5A | RS485 M‑Bus | Quadruple | (n/a) | outofstock

Ressources (documents d'accompagnement)

• L’essentiel du compteur électrique
• Comprendre la classe de précision d’un compteur électrique
• Les unités de mesure électrique

caractéristiques / spécifications techniques

• Communication : Modbus RS485 (M‑Bus compatible selon variante)
• Raccordement : via transformateurs de courant (TC) /1A ou /5A
• Mesures : énergie active/réactive importée et exportée, tension, courant, fréquence, puissances, facteur de puissance, harmoniques
• Montage : rail DIN
• Boîtier : largeur 4 modules (72 mm)
• Indice de protection face avant : IP54
• Options variantes : simple / double / quadruple circuits (selon référence)
• Conformités : CE, RoHS, REACh ; normes IEC listées ci-dessus
