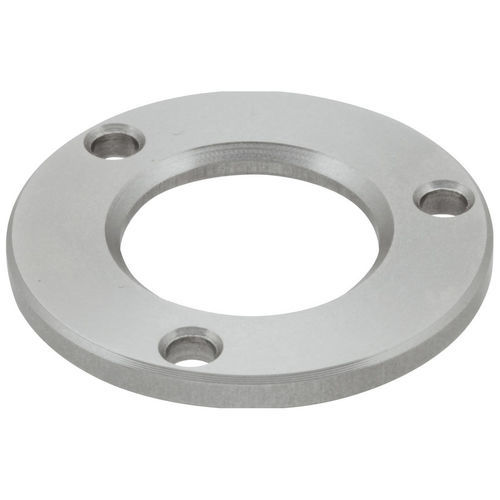

Entretoise en acier inoxydable QCASP series

Description
Cette entretoise est conçue pour être utilisée avec les attaches à serrage quarter-turn One-Touch listées ci‑dessous. Elle positionne et soutient la tête de serrage afin d'assurer un engagement correct et une répartition uniforme des charges. Le montage s'effectue avec les vis à tête fraisée fournies. Fabrication en acier inox 303 pour une résistance à la corrosion en environnement industriel.

Product Types

• QCASP — Spacers for One-Touch clamping fasteners

Available Parts

• ID 150286 — QCASP25-03-SUS : D=25 mm, D1=14 mm, D2=2.3 mm, Dp=21 mm, H=3 mm ; compatible avec : QCTH, QCTHL, QCTHH, QCTHA, QCTHS, QCWE, QCPC, QCPCS
• ID 150287 — QCASP34-03-SUS : D=34 mm, D1=18 mm, D2=3.5 mm, Dp=28 mm, H=3 mm ; compatible avec : QCTH, QCTHL, QCTHH, QCTHA, QCTHS, QCWE, QCPC, QCPCS

Media

• Selection Guide - One-Touch Fasteners (PDF)
• Specifications (PDF)

Caractéristiques / Spécifications techniques

• Matériau : acier inox 303
• Montage : utiliser les vis à tête fraisée fournies
• Séries de pinces compatibles : QCTH, QCTHL, QCTHH, QCTHA, QCTHS, QCWE, QCPC, QCPCS
• Pièces disponibles et dimensions clés : QCASP25-03-SUS (D=25 mm, D1=14 mm, D2=2.3 mm, Dp=21 mm, H=3 mm) ; QCASP34-03-SUS (D=34 mm, D1=18 mm, D2=3.5 mm, Dp=28 mm, H=3 mm)
