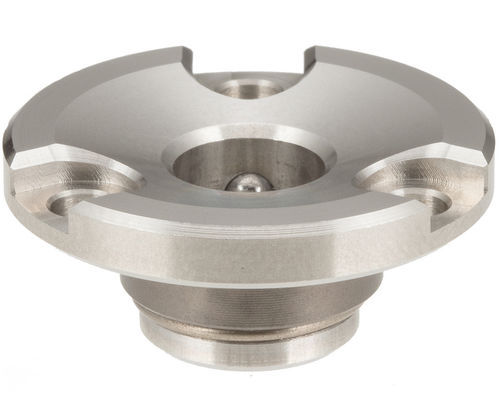

Fixation 1/4 de tour en acier inoxydable QCTHS-B

à filetage

Présentation
Réceptacle à montage encastré destiné à être utilisé avec les fixations à quart de tour série QCTHS et les fixations rétractables correspondantes. Le réceptacle se fixe avec trois vis à tête basse M3 x 0,50 × 6 mm (incluses) et est conçu pour des assemblages industriels exigeant une fixation par quart de tour verrouillée.

Matériaux

• Corps : acier inoxydable 303 avec traitement de nickelage sans électrolyse
• Billots : acier inoxydable 440C
• Collerette : acier inoxydable 440C trempé et revenu
• Circlip : acier inoxydable 304

Types de produit

• QCTHS-B Réceptacles — corps en acier, pour utilisation avec fixations heavy-duty QCTHS / QCTHSA

Exemple de pièce

• QCTHS0834-B (ID 136890) — Filetage : M3 x 0,50 (profondeur 6 mm) ; Dimensions clés : D = 26 mm, h9 = 14 mm, D1 = 8 mm, D2 = 20 mm, P.C.D. = 11,5 mm, L = 3,5 mm, L1 = 1,5 mm. À utiliser avec fixations heavy-duty : QCTHS0834-20, QCTHS0834-20S, QCTHS0825-20, QCTHS0825-20S. À utiliser avec fixations rétractables heavy-duty : QCTHSA0834-20, QCTHSA0834-20S, QCTHSA0825-20, QCTHSA0825-20S. Collier de serrage compatible : QCSJS0822A.

Remarques
Réceptacle prévu pour être utilisé avec les fixations QCTHS / QCTHSA listées cidessus. La quincaillerie de montage (3 × M3 x 0,50 × 6 mm vis à tête basse) est fournie.

Caractéristiques techniques

• Type de montage : encastré
• Vis de montage incluses : 3 × M3 x 0,50 × 6 mm vis à tête basse
• Matériau et finition du corps : acier inoxydable 303, nickelage sans électrolyse
• Billes : acier inoxydable 440C
• Collerette : 440C trempé et revenu
• Circlip : acier inoxydable 304
• Exemple de pièce compatible : QCTHS0834-B (ID 136890)
• Filetage : M3 x 0,50, profondeur 6 mm
• Dimensions clés (ex. QCTHS0834-B) : D = 26 mm ; h9 = 14 mm ; D1 = 8 mm ; D2 = 20 mm ; P.C.D. = 11,5 mm ; L = 3,5 mm ; L1 = 1,5 mm
• Fixations heavy-duty compatibles : variantes de la série QCTHS listées ci-dessus
• Fixations rétractables heavy-duty compatibles : variantes de la série QCTHSA listées ci-dessus
• Collier de serrage d'arbre compatible : QCSJS0822A
