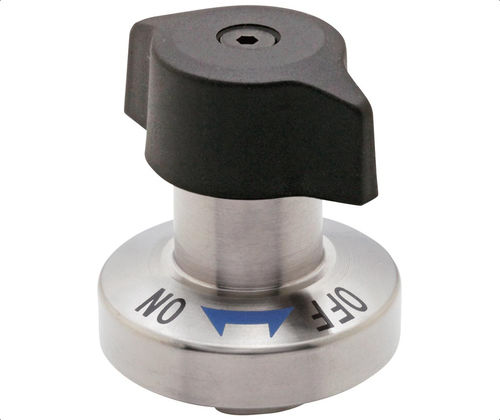

Fixation 1/4 de tour en acier inoxydable QCTHA series

en plastiquepour panneauxà came

Présentation
Ces fixations rétractables assurent un verrouillage positif dans les applications de changement rapide où la plaque ou l'élément est fréquemment inséré et retiré. Elles garantissent une force de serrage constante, évitant le sous- ou le sur-serrage par l'opérateur. Conçues pour être utilisées avec des réceptacles à came (séries QCTH-N et QCTH-B). Trois vis à tête cylindrique hexagonale pour montage sont incluses (M3 x 0,5 - 6 mm de long). Les corps et tiges sont en acier au carbone 1045 avec finition nickel chimique, ou en acier inoxydable 303. Les goupilles sont en inox 304. Le bouton est en plastique noir ou en inox 304.

Fonctionnement
Soulever la poignée permet à la plaque ou au dispositif de glisser sur la base sans interférence de la fixation. Lors de l'insertion dans le réceptacle, les goupilles de la fixation s'alignent avec les rainures du réceptacle. Un tour de bouton (quart de tour) aligne et verrouille la fixation en place. Les fixations sont marquées avec les indicateurs "ON" et "OFF" pour indiquer la position des goupilles.

Types de produit

• QCTHA — Rétractable, bouton plastique ou inox ; tige acier ou inox. Conçu pour une utilisation avec les réceptacles à came QCTH-N et QCTH-B.

Options de pièces (tableau)
ID | SKU / Numéro de pièce | Matériau du bouton | Matériau de la tige | Épaisseur plaque mm | Filetage | D (-0.04/-0.08) | D1 h9 | D2 | D3 | Dp P.C.D. | L | H | H1 | H2 | Force de serrage (Lbs) | Série de réceptacles
134099 | QCTHA0525-10 | Plastique | Acier | 6 à 10 | M2x0.40 - Prof. 3 | 5 | 14 | 25 | 25 | 21 | 15.5 | 20 | 30 | 6.5 | 13.5 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS
134101 | QCTHA0525-10S | Inox (bouton) | Acier | 6 à 10 | M2x0.40 - Prof. 3 | 5 | 14 | 25 | 25 | 21 | 15.5 | 20 | 30 | 6.5 | 13.5 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS
137021 | QCTHA0525-10SUS | Inox | Inox | 6 à 10 | M2x0.40 - Prof. 3 | 5 | 14 | 25 | 25 | 21 | 15.5 | 20 | 30 | 6.5 | 13.5 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS
134098 | QCTHA0834-14 | Plastique | Acier | 6 à 14 | M3x0.40 - Prof. 3 | 8 | 18 | 34 | 34 | 28 | 17 | 26.5 | 38 | 10 | 20.2 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS
134100 | QCTHA0834-14S | Inox (bouton) | Acier | 6 à 14 | M3x0.40 - Prof. 3 | 8 | 18 | 34 | 34 | 28 | 17 | 26.5 | 38 | 10 | 20.2 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS
137022 | QCTHA0834-14SUS | Inox | Inox | 6 à 14 | M3x0.40 - Prof. 3 | 8 | 18 | 34 | 34 | 28 | 17 | 26.5 | 38 | 10 | 20.2 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS

Médias et documentation
Guide de sélection et fiches techniques PDF disponibles ainsi qu'une vidéo produit montrant la fixation rétractable en action.

Caractéristiques / Spécifications techniques

• Modèle / Série : QCTHA (Quart-de-tour, rétractable)
• Usage prévu : Fixations à changement rapide ; s'utilise avec les réceptacles à came séries QCTH-N et QCTH-B
• Quincaillerie de montage incluse : Trois vis à tête cylindrique hexagonale, M3 x 0,5, 6 mm de long
• Corps & tiges : Acier au carbone 1045 avec revêtement nickel chimique, ou acier inoxydable 303
• Goupilles : Acier inoxydable 304
• Options de bouton : Plastique noir ou acier inoxydable 304
• Positions marquées : Indicateurs "ON" et "OFF" pour la position des goupilles
• Variants/threads disponibles : Variantes de filetage M2 x 0.40 et M3 x 0.40 (voir le tableau des options pour les données dimensionnelles complètes)
