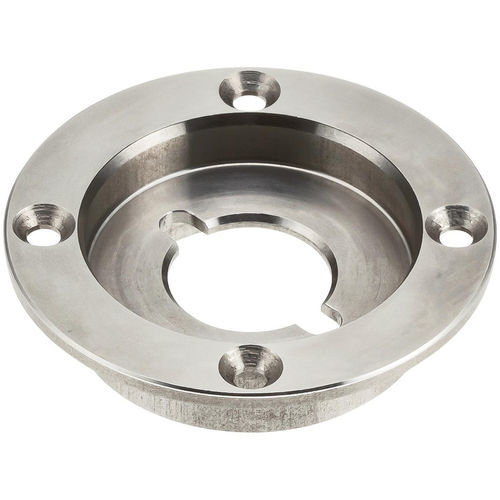

Fixation 1/4 de tour en acier inoxydable QCFC-B

pour panneaux

Description
Réceptacle conçu pour être utilisé avec les fixations QCFC à profil plat et à quart de tour. Montage réalisé avec quatre vis tête fraisée à empreinte creuse (incluses : M2.5X0.45-5L). Convient pour une épaisseur de plaque de 6 mm ou plus. Corps en acier inoxydable 303 ; vis en acier inoxydable.

Documents

• Guide de sélection - Fixations One-Touch
• Vidéo produit
• Spécifications (QCFC-B)
• Spécifications (QCFC)

Types de produit
Réceptacles pour fixations QCFC à serrage plat. Les variantes diffèrent par le diamètre extérieur (D) et la hauteur totale (H) selon l'application et la conception de la plaque.

Pièces disponibles (tableau)
En-tête : ID | SKU | Référence | Plage d'épaisseur de plaque (mm) | D | H | À utiliser avec fixation 1/4 tour | PN
189643 | QCFCH0628-B-SUS | QCFCH0628-B-SUS | 6 ou plus | 28 | 5.2 | CFCH0628-SUS |
189511 | QCFC0639-B-SUS | QCFC0639-B-SUS | 6 ou plus | 42 | 10.5 | QCFC0639-SUS |

Caractéristiques techniques

• Usage prévu : avec fixations QCFC à profil plat et quart de tour
• Montage : fixé avec quatre vis tête fraisée à empreinte creuse (incluses) — M2.5X0.45-5L
• Épaisseur de plaque : 6 mm ou plus
• Matériau du corps : acier inoxydable 303
• Matériau des vis : acier inoxydable
• Diamètres extérieurs disponibles (D) : 28 mm et 42 mm
• Hauteurs totales disponibles (H) : 5,2 mm et 10,5 mm
• Exemples de références : QCFCH0628-B-SUS, QCFC0639-B-SUS
