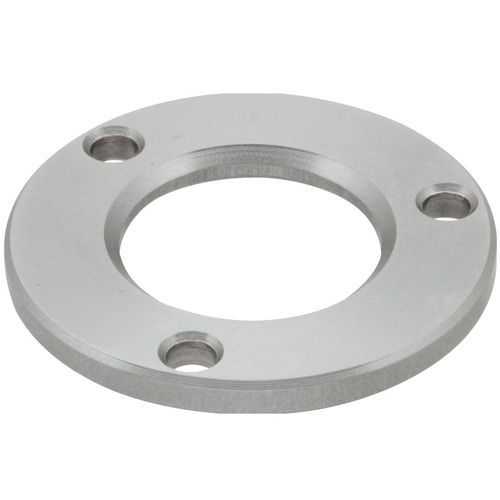

Entretoise en acier inoxydable QCTHSA

Présentation du produit
Cette entretoise est conçue pour être utilisée avec les fixations à quart de tour lourdes QCTHSA. Fabriquée en acier inoxydable 303, elle offre une résistance à la corrosion adaptée aux assemblages industriels. Disponible en deux diamètres pour les tailles courantes de fixations QCTHSA.

Types de produit

• QCTHSA-SUS — entretoise en acier inoxydable 303 pour fixations à quart de tour QCTHSA

Pièces / options de pièce (tableau)

• QCTHSA25-03-SUS — D : 25 mm; D1 : 14 mm (tol. +0,1/-0,0); D2 : 2.3 mm; Dp (P.C.D.) : 21 mm; H : 3 mm (±0,05)
• QCTHSA34-03-SUS — D : 34 mm; D1 : 18 mm (tol. +0,1/-0,0); D2 : 3.5 mm; Dp (P.C.D.) : 28 mm; H : 3 mm (±0,05)

Médias / Documents

• Guide de sélection - Fixations One-Touch (PDF)
• Spécifications (QCTHSA) (PDF)

Caractéristiques techniques

• Matériau : acier inoxydable 303
• Utilisation prévue : entretoise pour fixations à quart de tour lourdes QCTHSA
• Diamètres disponibles (D) : 25 mm et 34 mm
• Dimension D1 (tolérance +0,1/-0,0) : 14 mm (D=25), 18 mm (D=34)
• Dimension D2 : 2.3 mm (D=25), 3.5 mm (D=34)
• Écartement des perçages (Dp/P.C.D.) : 21 mm (D=25), 28 mm (D=34)
• Hauteur H (±0,05 mm) : 3 mm (les deux variantes)
• Tolérances : D1 +0,1/-0,0 ; H ±0,05 mm
