Broche à billes en acier inoxydable QCMA

Description

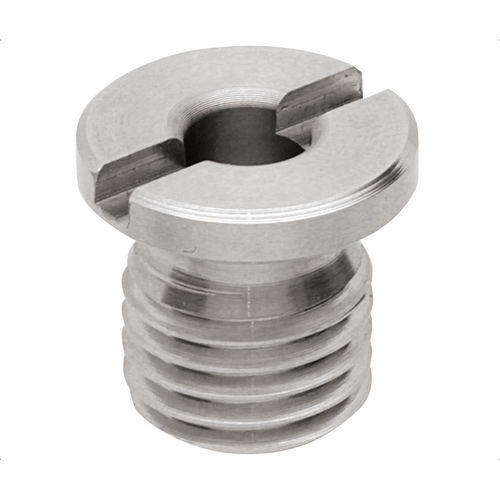

Le réceptacle magnétique est conçu pour recevoir la goupille de verrouillage magnétique QCMA0612-M et assurer une tenue légère dans des applications de montages à changement rapide. Lors de l'insertion, l'aimant en néodyme du réceptacle maintient la goupille pour un positionnement reproductible. Le réceptacle peut être monté en trou borgne ou fixé dans une base avec un écrou de blocage inox (vendu séparément). Le matériau du corps et le choix de l'aimant conviennent aux positionnements précis et aux cycles fréquents d'insertion/retrait en environnement industriel.

Pièce sélectionnée

• Numéro de pièce : QCMA0612A
• Nom du produit : Réceptacle de serrage magnétique

Détails de la pièce

• Filetage mm : M12 x 1,5 (pas fin)
• Diamètre intérieur mm : 6
• Diamètre de bride mm : 16
• Longueur totale mm : 15
• Longueur de bride mm : 3
• Longueur de fente mm : 2
• Largeur de fente mm : 2,5
• Force de serrage (lb) : 1,6
• Utiliser avec goupille de serrage : QCMA0612-M4

Types de produit / Remarques

• Corps en acier inox (303)
• Le réceptacle contient un aimant en néodyme
• Destiné à la tenue légère dans des montages à changement rapide
• Convient pour montage en trou borgne ou fixation avec écrou de blocage inox (écrou vendu séparément)
• Compatible avec des goupilles de positionnement pour un positionnement précis

Caractéristiques / spécifications techniques

• Matériau : acier inox 303
• Aimant : néodyme
• Filetage : M12 x 1,5 (fin)
• Diamètre intérieur : 6 mm
• Diamètre de bride : 16 mm
• Longueur totale : 15 mm
• Longueur de bride : 3 mm
• Longueur de fente : 2 mm
• Largeur de fente : 2,5 mm
• Force de serrage : 1,6 lb
• Goupille compatible : QCMA0612-M4
• Montage : utiliser avec écrou de blocage inox ou pour installation en trou borgne (écrou vendu séparément)
