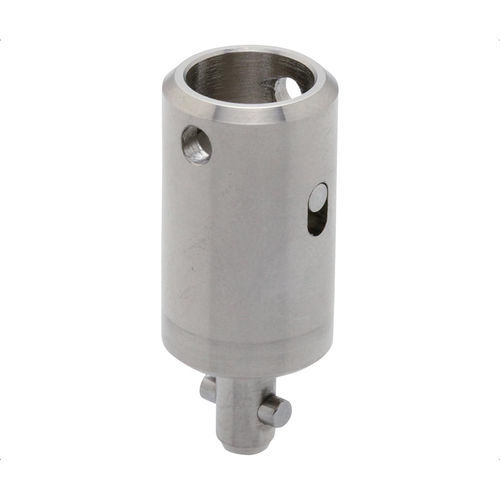

Fixation 1/4 de tour en acier inoxydable QCSJ

à came

Description du produit
Ces fixations montées sur arbre à quart de tour assurent un verrouillage positif pour les dispositifs à changement rapide nécessitant des insertions et retraits fréquents. Conçue pour être utilisée avec les réceptacles à came de la série QCSJ, la fixation se monte sur un arbre pour une portée accrue tandis que le réceptacle se monte sur la base. Lors de l'insertion, les tenons de la fixation s'engagent dans les rainures du réceptacle ; une rotation d'un quart de tour aligne et verrouille la fixation, en fournissant une force de serrage constante et en réduisant le risque de sous- ou de sur-serrage par l'opérateur. Corps et queue en acier 1045 avec revêtement nickel chimique. Tenon en acier inoxydable 304. Ressort en acier inoxydable 304-CSP.

Pièce(s) disponible(s)

• QCSJ0514A — Fixation montée sur arbre, acier S45

Tableau des pièces (pièce sélectionnée)
ID: 134102
SKU: QCSJ0514A
Numéro de pièce: QCSJ0514A
D (mm): 5
D1 (mm): 14
D2 (mm): 3
L (mm): 9,5
H (mm): 23,5
H1 (mm): 20
Force de serrage (Lb): 13,5
À utiliser avec le réceptacle: QCSJ0514-S/-B

Médias et documentation (disponible)
Guide de sélection (PDF), Spécifications du fixateur QCSJ (PDF), Vidéo produit

Caractéristiques / Spécifications techniques

• Fixation montée sur arbre, quart de tour, pour dispositifs à changement rapide
• Fonctionnement : insérer les tenons dans les rainures du réceptacle, tourner d'un quart de tour pour verrouiller
• Conçue pour des insertions/retraits fréquents ; assure une force de serrage constante
• Matériau du corps et de la queue : acier 1045 avec revêtement nickel chimique
• Matériau des tenons : acier inoxydable 304
• Matériau du ressort : acier inoxydable 304-CSP
• Usage type : utiliser avec les réceptacles à came série QCSJ (réceptacle monté sur la base)
• Dimensions clés et données de la pièce sélectionnée : voir le tableau ci-dessus
