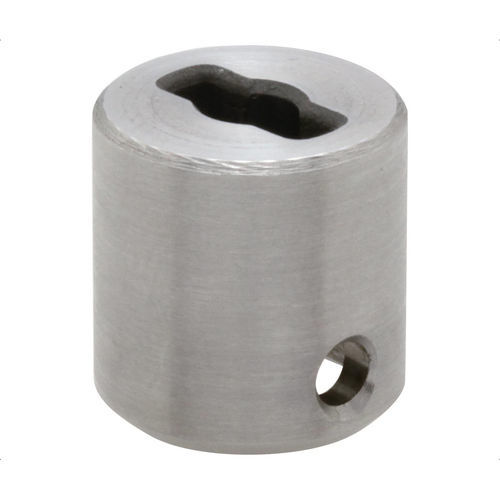

Fixation 1/4 de tour push-fit QCSJ-S

stretch-fit

Description
Réceptacles à quart de tour pour montage sur arbre, conçus pour être utilisés avec les fixations à montage sur arbre de la série QCSJ. Disponibles en versions montage sur platine et montage sur arbre. Usinés en acier 4140 et revêtus par nickelage chimique pour une protection contre la corrosion et des tolérances constantes. Destinés aux ensembles industriels nécessitant un verrouillage à quart de tour et un positionnement répétable. Montage par emmanchement ou serrage sur arbre selon les recommandations de la série de fixations.

Options de pièces / Tableau
ID | SKU | Numéro de pièce | D (mm) D+.08/+.04 | D1 (mm) | D2 (mm) h9 | H (mm) | H1 (mm) | À utiliser avec pince d'accouplement d'arbre
136795 | QCSJ0514-S | QCSJ0514-S | 5 | 3 | 14 | 14.5 | 11 | QCSJ0514A

Types de produit

• Réceptacles : configurations montage sur platine et montage sur arbre
• Usage : pour fixations à montage sur arbre à quart de tour (série QCSJ)

Caractéristiques / spécifications techniques

• Modèle : QCSJ-S
• Série de fixations compatible : fixations QCSJ montage sur arbre
• Configurations disponibles : montage sur platine, montage sur arbre
• Matériau : acier 4140
• Finition : nickelage chimique
• Exemple de pièce (du tableau) : QCSJ0514-S — D : 5 mm ; D1 : 3 mm ; D2 : 14 mm ; H : 14,5 mm ; H1 : 11 mm ; À utiliser avec : QCSJ0514A
