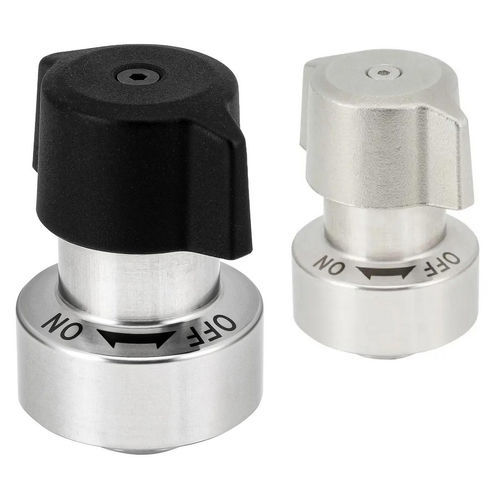

Fixation 1/4 de tour en plastique QCPCS series

en acier inoxydablepour panneauxà filetage

Description
Le verrou à quart de tour QCPCS assure un blocage positif pour les montages à changement rapide soumis à des insertions et retraits fréquents. Le fermoir s'engage sur une goupille de serrage correspondante (goupilles série QCPCS vendues séparément) et se verrouille par quatre billes trempées après un quart de tour du bouton. Tourner le bouton sur OFF libère les billes pour le retrait.

Options de pièces

• SKU 150618 / Pièce QCPCS0625-20; Bouton : plastique; Plage : 3 à 20 mm; Filetage : M2×0.40 profondeur 4; D: 6; D1: 14; D2: 25; D3: 30; Dp: 21; H: 40; H1: 14,7; Force de serrage : 33,7 lbs; Force de retenue : 101 lbs; Utiliser avec la goupille : QCPCS0625-M
• SKU 150619 / Pièce QCPCS0625-20-SUS; Bouton : inox; Plage : 3 à 20 mm; Filetage : M2×0.40 profondeur 4; D: 6; D1: 14; D2: 25; D3: 30; Dp: 21; H: 40; H1: 14,7; Force de serrage : 33,7 lbs; Force de retenue : 101 lbs; Utiliser avec la goupille : QCPCS0625-M
• SKU 150621 / Pièce QCPCS0834-20; Bouton : plastique; Plage : 3 à 20 mm; Filetage : M3×0.50 profondeur 5; D: 8; D1: 18; D2: 34; D3: 40; Dp: 28; H: 48; H1: 16,0; Force de serrage : 56,2 lbs; Force de retenue : 168 lbs; Utiliser avec la goupille : QCPCS0834-M
• SKU 150622 / Pièce QCPCS0834-20-SUS; Bouton : inox; Plage : 3 à 20 mm; Filetage : M3×0.50 profondeur 5; D: 8; D1: 18; D2: 34; D3: 40; Dp: 28; H: 48; H1: 16,0; Force de serrage : 56,2 lbs; Force de retenue : 168 lbs; Utiliser avec la goupille : QCPCS0834-M

Médias

• Guide de sélection – One-Touch Fasteners (PDF)
• Vidéo produit démontrant le fonctionnement QCPCS (MP4)
• Fiche technique (PDF)

Caractéristiques techniques

• Série / Modèle : QCPCS
• Fonction : verrou à quart de tour, maintien par goupille, verrouillage positif par quatre billes
• Corps : acier inoxydable 303
• Bouton : acier inoxydable 300 ou plastique noir
• Billes : acier inoxydable 440C
• Ressort : acier inoxydable 304
• Fixation fournie : trois vis à tête cylindrique (socket head cap screws)
• Conçu pour être utilisé avec les goupilles de serrage série QCPCS (vendues séparément)
• Pour épaisseur de plaque < 6 mm, un entretoise QCASP est requis (vendu séparément)
• Fonctionnement : placer le verrou sur la goupille, tourner le bouton de 90° pour verrouiller ; tourner sur OFF pour libérer
• Options de filetage : M2×0.40 (profondeur 4) et M3×0.50 (profondeur 5)
• Plage (épaisseur de plaque) : 3 à 20 mm pour les SKU listés
• Consulter les Options de pièces pour les données dimensionnelles et de performance
