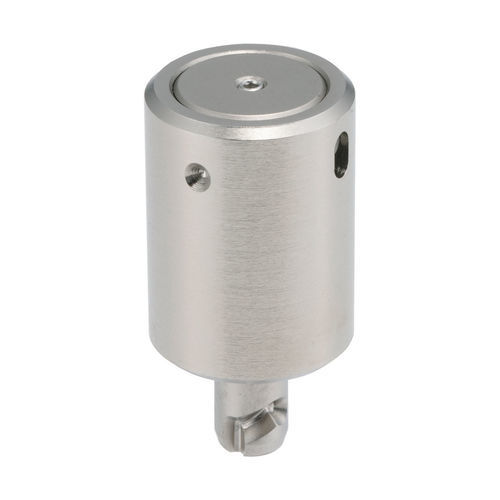

Fixation 1/4 de tour en acier inoxydable QCSJS

Présentation produit
Cette fixation à montage sur arbre à dégagement rapide assure un verrouillage positif par rotation d'un quart de tour pour les applications nécessitant des insertions et retraits fréquents. Conçue pour fournir une force de serrage constante et réduire les risques de sous- ou de sur-serrage par l'opérateur. À utiliser avec les récepteurs QCSJS-S et QCTHS-B ; la fixation se monte sur un arbre pour portée étendue et le récepteur se monte sur la base. Les goupilles de la fixation s'engagent dans les rainures du récepteur et se verrouillent par rotation de 90°. Corps : acier 1045 avec finition nickel chimique ; goupille : acier inoxydable 303.

Matériaux

• Corps : acier 1045, finition nickel chimique
• Goupille : acier inoxydable 303

Compatibilité

• Conçu pour utilisation avec récepteurs QCSJS-S et QCTHS-B (ex. QCSJS0822-S, QCTHS0834-B)

Fonctionnement

• Montage sur arbre pour portée étendue ; récepteur monté sur la base
• L'insertion aligne les goupilles de la fixation avec les rainures du récepteur
• Rotation d'un quart de tour (90°) pour verrouiller
• Fournit une force de serrage constante afin de réduire le sous-/sur-serrage

Options de références disponibles
Détails : ID | SKU | Numéro de pièce | D mm | D1 mm | Force de serrage (Lbs) | Utiliser avec récepteur de verrouillage

• 142229 | QCSJS0822A | QCSJS0822A | 22 | 8 | 90 | QCSJS0822-S, QCTHS0834-B

Médias

• Fiche technique (PDF)
• Guide de sélection - One-Touch Fasteners (PDF)
• Vidéo produit disponible

Caractéristiques techniques

• Modèle / série : QCSJS
• Exemple de pièce : QCSJS0822A (ID 142229)
• D (diamètre) : 22 mm
• D1 : 8 mm
• Force de serrage : 90 lbs
• Matériau du corps : acier 1045
• Finition du corps : nickel chimique
• Matériau de la goupille : acier inoxydable 303
• Type de montage : montage sur arbre
• Fonctionnement : verrouillage positif par quart de tour
• Récepteurs compatibles : QCSJS-S, QCTHS-B (ex. QCSJS0822-S, QCTHS0834-B)
