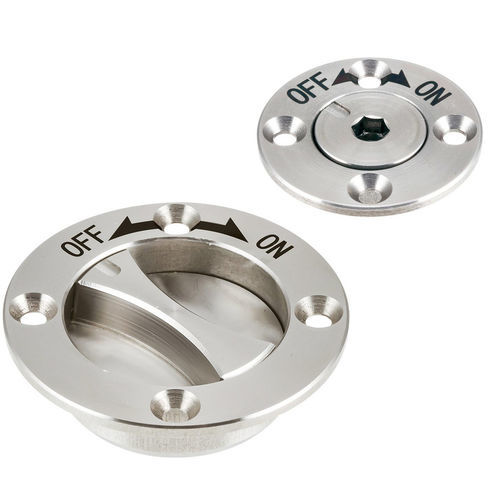

Fixation 1/4 de tour en acier inoxydable QCFC

à ressort

Description
Assure un verrouillage positif dans les applications de changement rapide où l'insertion et le retrait fréquents du fixateur sont nécessaires. Garantit une force de serrage constante pour éviter le sous- ou le sur-serrage par l'opérateur. Le profil plat avec bouton et corps encastrés minimise les interférences. Conçu pour être utilisé avec des réceptacles QCFC-B (vendus séparément). Le fixateur se monte sur la pièce et le réceptacle se monte sur la base. Lors de l'insertion, les broches du fixateur s'alignent avec les rainures du réceptacle. Le ressort interne permet une plage d'épaisseur de pièce de 6 mm ou plus. Les fixateurs sont repérés "ON" et "OFF" pour indiquer la position des broches. Quatre vis à tête fraisée encastrée pour la fixation sont incluses (M2.5X0.45-5L). Le corps, le bouton, le ressort et les vis sont en acier inoxydable.

Médias

• Guide de sélection - One-Touch Fasteners (PDF)
• Vidéo produit (mp4)
• Spécifications (QCFC-B) (PDF)
• Spécifications (QCFC) (PDF)

Variants disponibles (tableau)
Numéro de pièce | Plage d'épaisseur de plaque (mm) | D (mm) | H (mm) | Force de serrage (Lbs) | Force de retenue (Lbs) | Utiliser avec réceptacle
QCFCH0628-SUS | 6 or more | 28 | 10.7 | 13.5 | 13.5 | QCFCH0628-B-SUS
QCFC0639-SUS | 6 or more | 39 | 16.5 | 6.7 | 6.7 | QCFC0639-B-SUS

Caractéristiques / spécifications techniques

• Modèle : QCFC
• Profil plat avec bouton et corps encastrés pour minimiser les interférences
• Matériaux : corps, bouton, ressort et vis en acier inoxydable
• Plage d'épaisseur supportée : 6 mm ou plus
• Fixation : quatre vis à tête fraisée encastrée incluses (M2.5X0.45-5L)
• Fixateurs repérés "ON" et "OFF" pour la position des broches
• Conçu pour être utilisé avec des réceptacles QCFC-B (réceptacles vendus séparément)
• Diamètres disponibles : 28 mm et 39 mm (selon variante)
• Exemples de dimensions et forces selon variante : D 28 mm / H 10.7 mm — serrage/retenue 13.5 lbs ; D 39 mm / H 16.5 mm — serrage/retenue 6.7 lbs
