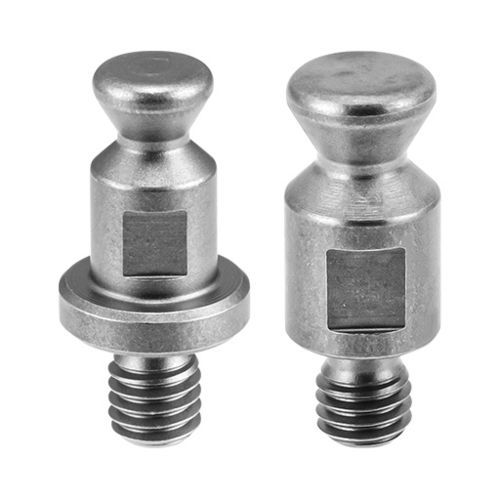

Broche à billes pour forte charge QCPCS-M

en acier inoxydable

Description
Goupilles de serrage conçues pour les fixations à tenon heavy-duty de la série QCPCS. Elles se montent rapidement dans un seul trou taraudé et sont disponibles en deux types selon la charge admissible requise. Matière standard : acier inox 630.

Utilisation
À utiliser avec les fixations QCPCS heavy-duty ; conception optimisée pour un montage rapide en un seul trou taraudé. Choisir le type de goupille et le filetage en fonction de la charge et de la fixation associée.

Exemples d'options de pièces

• 150620 | QCPCS0625-M4-SUS | Type B | Filetage M4×0.70 | D 6 | D1 - | W 5 | H1 13 | H2 4.0 | Compatible avec QCPCS0625-20, QCPCS0625-20-SUS
• 150624 | QCPCSF0625-M5-SUS | Type A | Filetage M5×0.80 | D 6 | D1 9 | W 5 | H1 16 | H2 4.0 | Compatible avec QCPCS0625-20, QCPCS0625-20-SUS
• 150623 | QCPCS0834-M5-SUS | Type B | Filetage M5×0.80 | D 8 | D1 - | W 7 | H1 14 | H2 4.5 | Compatible avec QCPCS0834-20, QCPCS0834-20-SUS
• 150625 | QCPCSF0625-M6-SUS | Type A | Filetage M6×1.00 | D 6 | D1 9 | W 5 | H1 16 | H2 4.0 | Compatible avec QCPCS0625-20, QCPCS0625-20-SUS
• 150626 | QCPCSF0834-M6-SUS | Type A | Filetage M6×1.00 | D 8 | D1 12 | W 7 | H1 17 | H2 4.5 | Compatible avec QCPCS0834-20, QCPCS0834-20-SUS

Contrôles d'options de pièce sur la page

• Filetage mm : M4×0.70, M5×0.80, M6×1.00
• Diamètre corps mm : 6, 8

Médias & documents (listés sur la page)

• Guide de sélection - One-Touch Fasteners (PDF)
• Spécifications (PDF)
• Vidéo produit (mp4)

Caractéristiques techniques

• Matière : acier inox 630
• Montage : s'installe dans un seul trou taraudé
• Tailles de filetage disponibles : M4×0.70, M5×0.80, M6×1.00
• Deux types de goupilles disponibles selon la charge admissible
• Conçu pour les fixations à tenon QCPCS heavy-duty
• SKUs et données dimensionnelles typiques incluses dans les options de pièces (filetage, diamètre, largeurs, hauteurs)
