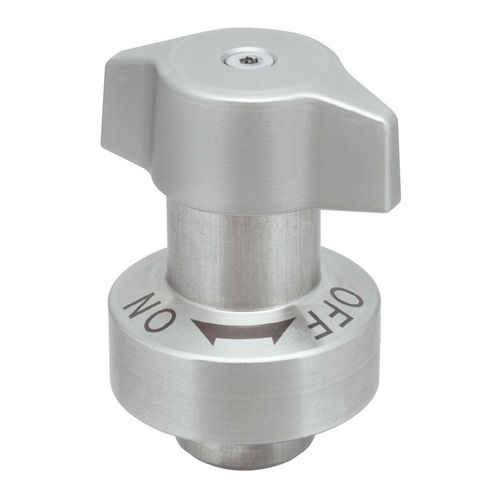

Fixation 1/4 de tour en acier inoxydable QCTHSA-S

pour panneauxà cameà ressort

Présentation
Ces verrous rétractables 1/4 tour assurent un verrouillage positif pour des montages à changement rapide nécessitant des insertions et retrait fréquents. Ils fournissent une force de serrage constante et évitent un serrage insuffisant ou excessif par l'opérateur. Conçus pour être utilisés avec la douille à came correspondante indiquée ci‑dessous, le verrou se monte sur le gabarit et la douille sur la base. Le ressort interne compense une plage d'épaisseur de gabarit. Un quart de tour du bouton aligne et verrouille la pièce. Les verrous sont repérés par les indicateurs "ON" et "OFF" montrant la position des tenons. Trois vis CHC pour le montage sont incluses (M3x0.5 - 6 mm ou M2x0.4 - 5 mm). Corps : acier inoxydable 303 ; tige : acier SKS3 avec placage nickel sans électrolyse ; tenons : acier inoxydable 420J2 ; bouton : acier inoxydable 304.

Types de produit

• QCTHSA — Bouton plastique, tige en acier
• QCTHSA-S — Bouton en acier inoxydable, tige en acier

Référence (pièce sélectionnée)
Réf : QCTHSA0834-20S
Épaisseur plaque mm : 6 à 20
Filetage mm : M3x0.50 - profondeur 6 mm
Diamètre tige mm : 8
Diamètre d'alésage mm : 18
Diamètre collerette mm : 34
Diamètre bouton mm : 40
Entraxe (P.C.D.) mm : 28
Longueur tige mm : 20
Hauteur engagée (bouton et collerette) mm : 32.3
Hauteur totale bouton et collerette mm : 43.9

Caractéristiques techniques

• Modèle / Série : QCTHSA
• Référence sélectionnée : QCTHSA0834-20S
• Fonction : verrou 1/4 tour, rétractable
• Utilisation prévue : gabarits à changement rapide avec insertions/retraits fréquents
• Plage d'épaisseur plaque : 6 à 20 mm
• Filetage : M3 x 0.50, profondeur 6 mm
• Diamètre tige : 8 mm
• Diamètre d'alésage : 18 mm
• Diamètre collerette : 34 mm
• Diamètre bouton : 40 mm
• Entraxe (P.C.D.) : 28 mm
• Longueur tige : 20 mm
• Hauteur engagée (bouton et collerette) : 32.3 mm
• Hauteur totale bouton et collerette : 43.9 mm
• Matériaux : corps — acier inoxydable 303 ; tige — acier SKS3 avec placage nickel sans électrolyse ; tenons — acier inoxydable 420J2 ; bouton — acier inoxydable 304
• Fixation fournie : trois vis CHC (M3x0.5 - 6 mm ou M2x0.4 - 5 mm)
• Caractéristiques : compensation d'épaisseur par ressort ; indicateurs de position "ON"/"OFF" ; force de serrage constante ; conçu pour être associé à une douille à came
