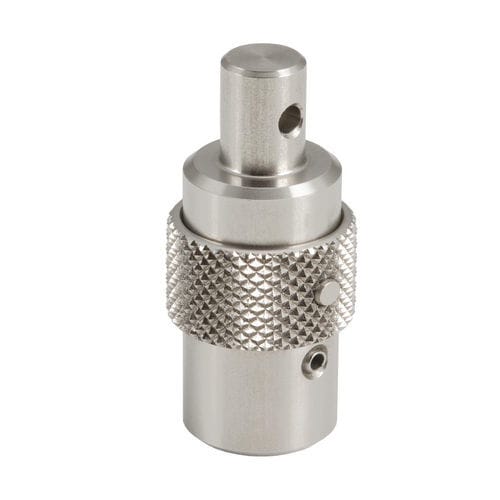

Fixation 1/4 de tour en acier inoxydable QCSJLK

à came

Description du produit
Ce collier de serrage d'accouplement d'arbre se verrouille sur une réceptrice en faisant pivoter l'arbre de 90°. Une goupille ressort (non fournie) fixe le collier dans la rainure à came de la réceptrice. Pour desserrer, poussez la collerette vers le haut et tournez l'arbre dans le sens inverse. Corps en acier inoxydable 303. Conçu pour des applications de verrouillage axial rapides et répétables en assemblages mécaniques.

Options de pièce (tableau)

• ID: 150288 | SKU: QCSJLK1118A | Référence: QCSJLK1118A | D: 8 mm | Diamètre collerette: 18 mm | Diamètre arbre: 15 mm | Diamètre trou: 3 mm | Diamètre: 11 mm | Hauteur corps: 32.5 mm | Hauteur goupille: 12 mm | Hauteur centre corps-vers-trou: 6 mm

Documents disponibles

• Guide de sélection - Fixations à action unique (PDF)
• Spécifications (PDF)
• Vidéo produit (MP4)

Caractéristiques techniques

• Fonctionnement : se verrouille sur la réceptrice en tournant l'arbre de 90° ; poussez la collerette et tournez l'arbre en sens inverse pour desserrer
• Requiert une goupille ressort (non fournie) pour verrouiller le collier dans la rainure à came de la réceptrice
• Matériau du corps : acier inoxydable 303
• Diamètre goupille : 8 mm
• Diamètre collerette : 18 mm
• Diamètre arbre : 15 mm
• Diamètre trou : 3 mm
• Diamètre : 11 mm
• Hauteur corps : 32.5 mm
• Hauteur goupille : 12 mm
• Hauteur centre corps-vers-trou : 6 mm
