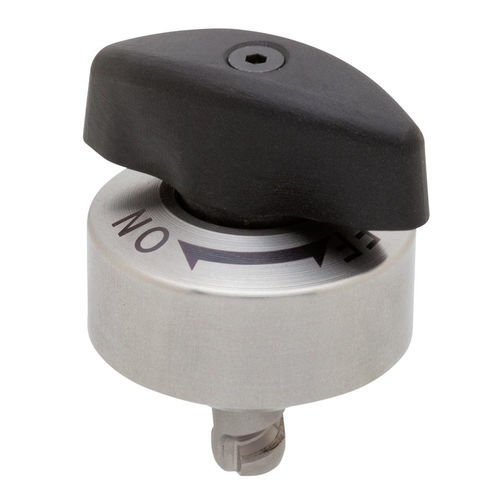

Fixation 1/4 de tour en acier inoxydable QCTHS

en plastiquepour panneauxà came

Aperçu du produit
Verrouillage positif par quart de tour destiné aux applications de changement rapide avec insertions et retraits fréquents. Assure une force de serrage constante pour éviter les sous- ou sur-serrages. Conçu pour être monté sur un gabarit ; le réceptacle à came correspondant se monte sur la base. Le ressort intégré accepte une plage d'épaisseurs de gabarit. Un quart de tour du bouton aligne et verrouille l'élément ; les positions ON/OFF sont indiquées. Compatible avec des broches de positionnement pour un positionnement très précis.

Types de produit

• QCTHS — Serrage à quart de tour, bouton plastique, tige acier
• QCTHS-S — Serrage à quart de tour, bouton inox, tige acier

Options de pièce (tableau)
En-tête : ID | SKU | Numéro de pièce | Matériau du bouton | Plage d'épaisseur de plaque (mm) | Filetage | D | D1 (h9) | D2 | D3 | Dp P.C.D. | L | H | H1 | V degrés | Force de serrage (lb) | Utiliser avec réceptacle N° de pièce | PN
Ligne : 136888 | QCTHS0834-20 | QCTHS0834-20 | Plastique | 6 à 20 | M3x0,50 - Prof. 6 | 8 | 18 | 34 | 40 | 28 | 16,3 | 31,5 | 16 | 120 | 90 | QCTHS0834-B | (aucun)

Médias

• Guide de sélection - One-Touch Fasteners (PDF)
• Vidéo produit (MP4)
• Spécifications (PDF)

Caractéristiques techniques

• Corps : acier inox 303 avec nickelage chimique.
• Goupilles : acier inox 440C.
• Bouton : plastique noir (QCTHS). QCTHS-S : bouton en acier inox.
• Tige : acier SKS3, nickelage chimique, traitement thermique.
• Ressort : acier inox 304.
• Quincaillerie de montage : trois vis à tête cylindrique six pans creux en acier inox incluses (M3 x 0,5, longueur 6 mm).
• Fonctionnement : verrouillage positif par quart de tour ; le ressort compense la variation d'épaisseur du gabarit ; positions ON/OFF indiquées ; compatible avec broches de positionnement pour un positionnement précis.
• Exemple QCTHS0834-20 : plage d'épaisseur 6–20 mm ; filetage M3x0,50 (profondeur 6 mm) ; D=8 mm ; D1=18 mm ; D2=34 mm ; D3=40 mm ; P.C.D.=28 mm ; L=16,3 mm ; H=31,5 mm ; H1=16 mm ; V=120° ; force de serrage ≈ 90 lb ; utiliser avec réceptacle QCTHS0834-B.
