Fixation 1/4 de tour en acier zingué QCSJ

pour panneauxà came

Présentation
Ces réceptacles à came sont conçus pour être utilisés avec des fixations à arbre à quart de tour (one-touch). Disponibles en version montage sur plaque et montage sur arbre. Fabriqués en acier 4140 avec un placage chimique pour une protection de surface uniforme. Adaptés aux assemblages industriels nécessitant un enclenchement rapide et un positionnement répétable.

Types de produit
Réceptacles à bride pour montage sur plaque, compatibles avec les fixations QCSJ à montage sur arbre. Corps en acier, configuration montage sur plaque pour installation sur panneau ou support.

Pièce sélectionnée

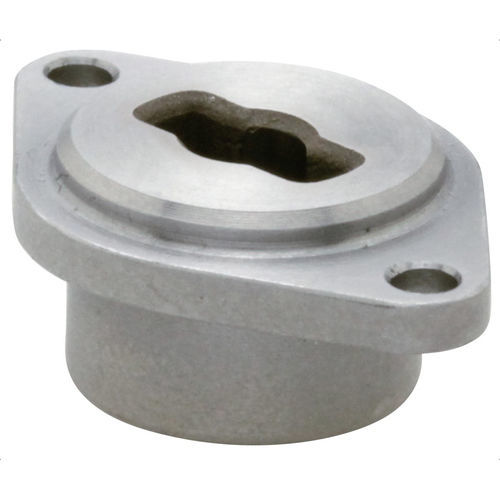

RÉCEPTACLE À CAME - MONTAGE SUR PLAQUE

Options / Tableau
ID : 134103
SKU : QCSJ0514-B
Numéro de pièce : QCSJ0514-B
D (mm) : 5
D1 (mm) : 14
D2 (mm) : 13
L (mm) : 25
L1 (mm) : 21
H (mm) : 8 (jusqu'au sommet de la bride)
H1 (mm) : 1,5 (hauteur de l'épaulement)
H2 (mm) : 2 (hauteur de la bride)
W (mm) : 17 (largeur totale)
Taille SHCS : M2x0.4-5L
À utiliser avec pince d'accouplement d'arbre : QCSJ0514A

Médias inclus (pas de liens affichés)
Guide de sélection - Fixations One-Touch (PDF)
Spécifications fixations et réceptacles QCSJ (PDF)
Vidéo produit (mp4)

Caractéristiques techniques

• Matériau : acier 4140
• Finition : placage chimique
• Type de montage : montage sur plaque (également disponible en montage sur arbre)
• Diamètre de la fente pour goupille : 5 mm
• Diamètre de l'épaulement (D1) : 14 mm
• Diamètre de la base (D2) : 13 mm
• Longueur totale (L) : 25 mm
• Distance entre trous de fixation (L1) : 21 mm
• Hauteur jusqu'au sommet de la bride (H) : 8 mm
• Hauteur de l'épaulement (H1) : 1,5 mm
• Hauteur de la bride (H2) : 2 mm
• Largeur totale (W) : 17 mm
• Taille SHCS : M2x0.4-5L
• Pince d'accouplement d'arbre compatible : QCSJ0514A
