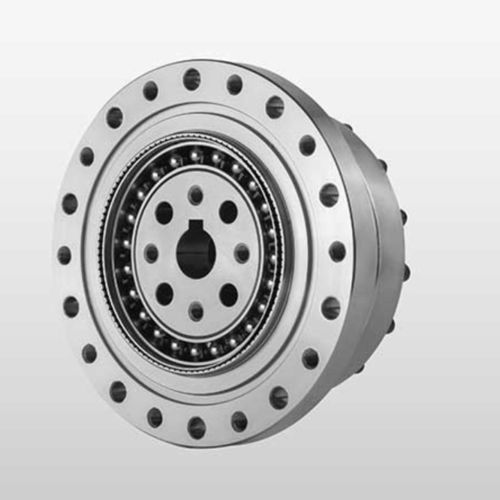

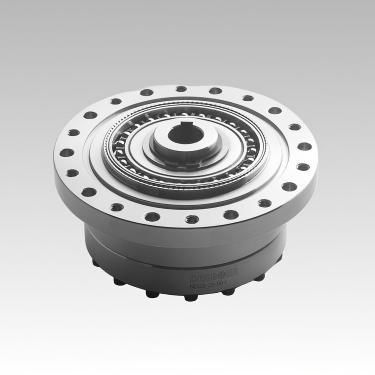

Réducteur harmonique NCGS-U-Ⅰ

coaxialà arbre plein5 - 10 Nm

Présentation
Réducteur à onde de flexion DESBOER NCGS-U-Ⅰ Série. Modèles disponibles : 14, 17, 20, 25, 32, 40. Rapports de réduction : 30, 50, 80, 100, 120, 160 (selon modèle). Jeu typique ≤20 arcsec. Couple nominal en sortie : 7–382 Nm selon modèle et rapport.

Instructions de commande (signification du code de spécification)
① Nom du modèle / famille de production (ex. NLGS, NCGS, NCGD, NLGD, NLGST)
② Code de spécification (14, 17, 20, 25, 32, 40, etc.)
③ Rapport de réduction (ex. 30, 50, 80, 100, 120, 160)
④ Code de structure
⑤ Type de générateur d'onde : C = type composant, U = type combiné
⑥ Spécification personnalisée : E001 = code projet pour réducteurs sur mesure

Caractéristiques principales

• Grande précision de positionnement : plusieurs dents s'engrènent dans deux zones symétriques de 180°, réduisant l'influence des erreurs de pas pour un positionnement et une rotation précis.
• Grand rapport de transmission : la transmission par onde de flexion en simple étage permet des rapports élevés (i = 30–500 en conception générale), offrant des solutions compactes à fort rapport avec seulement trois composants coaxiaux.
• Haute capacité d'appui : le grand nombre de dents en contact répartit la charge sur une surface plus importante, assurant une capacité portante supérieure par unité de surface par rapport à de nombreux engrenages conventionnels.
• Compact et léger : volume et masse nettement réduits par rapport aux solutions d'engrenages classiques — adapté aux systèmes nécessitant miniaturisation et réduction de poids.
• Haute efficacité et longue durée de service lorsqu'il est installé et lubrifié selon les recommandations.
• Fonctionnement régulier, faible bruit et faible impact lors des inversions de mouvement.

Notes d'installation (résumé)

• Appliquer la graisse spécifiée sur le générateur d'onde, la cavité interne et la cavité de bride avant l'assemblage.
• Fixer le moteur et la bride ; ajouter un joint si une étanchéité est nécessaire.
• Fixer le générateur d'onde à l'extrémité de l'arbre moteur (respecter l'orientation) avec vis et rondelles plates.
• Insérer le générateur d'onde lentement en le faisant tourner, puis monter le réducteur sur la bride du moteur.
• Recommandations : usiner la bride de montage selon les tolérances d'installation requises ; utiliser des vis haute résistance (recommandées 12.9) avec produit frein-filet ; faire fonctionner le moteur à basse vitesse (~100 tr/min) pour une période de rodage avant le serrage final ; dimensionner et remplir la cavité de bride conformément à la spécification avec la graisse indiquée ; respecter le tableau de couples de serrage des vis.

Spécifications techniques du réducteur
En-têtes du tableau : Modèle | Rapport | Couple nominal à 2000 tr/min entrée (Nm) | Couple maximal admissible démarrage/arrêt (Nm) | Couple moyen admissible maximal (Nm) | Couple admissible momentané max (Nm) | Vitesse d'entrée max admissible (tr/min) | Vitesse d'entrée moyenne admissible (tr/min) | Couple de démarrage (cNm) | Jeu (arcsec) | Durée de vie (heures) | Poids (kg)

NCGS-14
50 | 7.0 | 23 | 9 | 46 | 8500 | 3500 | 4.5 | ±20 | 10000 | 0.51
80 | 10 | 30 | 14 | 58 | 8500 | 3500 | 3.1 | ±20 | 15000 | 0.51
100 | 10 | 36 | 14 | 58 | 8500 | 3500 | 4.5 / 2.8 | ±20 | 15000 | 0.51

NCGS-17
50 | 21 | 44 | 34 | 91 | 7300 | 3500 | 6.7 | ±20 | 10000 | 0.67
80 | 29 | 56 | 35 | 109 | 7300 | 3500 | 4.4 | ±20 | 15000 | 0.67
100 | 31 | 70 | 51 | 109 | 7300 | 3500 | 3.7 | ±20 | 15000 | 0.67
120 | 31 | 70 | 51 | 109 | 7300 | 3500 | 3.4 | ±20 | 15000 | 0.67

NCGS-20
50 | 33 | 73 | 44 | 127 | 6500 | 3500 | 8.6 | ±20 | 10000 | 0.96
80 | 44 | 96 | 61 | 165 | 6500 | 3500 | 5.4 | ±20 | 15000 | 0.96
100 | 52 | 107 | 64 | 191 | 6500 | 3500 | 4.7 | ±20 | 15000 | 0.96
120 | 52 | 113 | 64 | 191 | 6500 | 3500 | 4.2 | ±20 | 15000 | 0.96
160 | 52 | 120 | 64 | 191 | 6500 | 3500 | 3.6 | ±20 | 15000 | 0.96

NCGS-25
50 | 51 | 127 | 72 | 242 | 5600 | 3500 | 17 | ±20 | 10000 | 1.46
80 | 82 | 178 | 113 | 332 | 5600 | 3500 | 10 | ±20 | 15000 | 1.46
100 | 87 | 204 | 140 | 369 | 5600 | 3500 | 8.8 | ±20 | 15000 | 1.46
120 | 87 | 217 | 140 | 395 | 5600 | 3500 | 8.0 | ±20 | 15000 | 1.46
160 | 87 | 229 | 140 | 408 | 5600 | 3500 | 6.9 | ±20 | 15000 | 1.46

NCGS-32
50 | 99 | 281 | 140 | 497 | 4800 | 3500 | 34 | ±20 | 10000 | 3.11
80 | 153 | 395 | 217 | 738 | 4800 | 3500 | 21 | ±20 | 15000 | 3.11
100 | 178 | 433 | 281 | 841 | 4800 | 3500 | 20 | ±20 | 15000 | 3.11
120 | 178 | 459 | 281 | 842 | 4800 | 3500 | 17 | ±20 | 15000 | 3.11
160 | 178 | 484 | 281 | 842 | 4800 | 3500 | 15 | ±20 | 15000 | 3.11

NCGS-40
50 | 178 | 523 | 255 | 892 | 4000 | 3000 | 61 | ±20 | 10000 | 4.6
80 | 268 | 675 | 369 | 1270 | 4000 | 3000 | 39 | ±20 | 15000 | 4.6
100 | 345 | 738 | 484 | 1400 | 4000 | 3000 | 34 | ±20 | 15000 | 4.6
120 | 382 | 802 | 586 | 1510 | 4000 | 3000 | 31 | ±20 | 15000 | 4.6
160 | 382 | 841 | 586 | 1510 | 4000 | 3000 | 26 | ±20 | 15000 | 4.6

Caractéristiques / spécifications techniques

• Série : NCGS-U-Ⅰ Series
• Modèles disponibles (codes) : 14, 17, 20, 25, 32, 40
• Rapports de réduction disponibles : 30, 50, 80, 100, 120, 160 (selon modèle)
• Jeu : ≤20 arcsec (typique)
• Plage de couple nominal : 7–382 Nm
• Types de générateur d'onde : type composant (C) et type combiné (U)
• Options spéciales : formes de flexspline L/C (top-hat / cup), longueurs S/D de flexspline (standard / tube court), G = conception haute couple, T = structure spéciale à trois générateurs d'onde
• Vitesse d'entrée maximale et vitesses moyennes admissibles varient selon le modèle (voir tableaux ci‑dessus)
