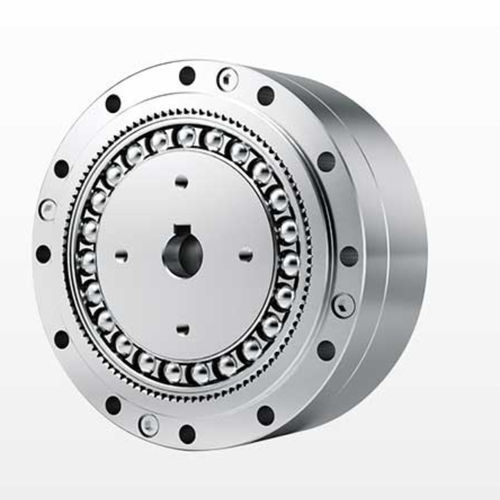

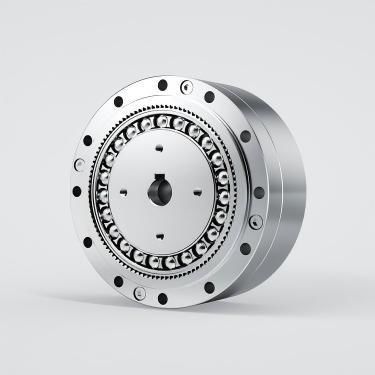

Réducteur harmonique NCGD-U-I

coaxialà arbre plein1 - 5 Nm

Présentation
Série DESBOER NCGD-U-I, réducteur à onde souple. Tailles disponibles : 14, 17, 20, 25, 32, 40. Rapports de réduction typiques : 50–160. Plage de couple de sortie nominal : 3,7–206 Nm. Jeu (backlash) ≤20 arcsec (typ.). Conçu pour le positionnement de précision et les entraînements compacts en automatisation, robotique et commande de mouvement.

Instructions de commande (explication des codes)
① Nom du modèle / ② Code de spécification / ③ Code de rapport de réduction / ④ Code de structure / ⑤ Type de générateur / ⑥ Code projet personnalisé. Code d'usine : N. Forme du flexspline : L = top-hat, C = cup. Longueur du flexspline : S = standard, D = tube court. Option haute couple : G = haute couple, vide = standard. Structure spéciale : T = structure à trois ondes. Type de générateur d'onde : C = composant, U = combiné. Exemple de code projet : E001.

Caractéristiques clés

• Haute précision : multiples dents en prise à deux positions symétriques à 180° pour réduire l'erreur de pas et assurer une grande précision de positionnement.
• Grand rapport en un seul étage : conception compacte obtenant de forts rapports avec trois composants coaxiaux.
• Grande capacité de charge : nombreuses dents en prise et contact de surface réduisent la charge par unité de surface comparé aux engrenages classiques.
• Compact et léger : volume et poids réduits pour permettre la miniaturisation des entraînements.
• Transmission efficace et silencieuse, avec longue durée de vie.

Méthodes d'installation (résumé)
Appliquer la graisse spécifiée sur le générateur d'onde, l'intérieur du réducteur et la cavité de la bride. Monter le moteur et la bride (ajouter un joint si nécessaire). Fixer le générateur d'onde à l'extrémité d'arbre du moteur avec vis et rondelles en respectant l'orientation. Insérer lentement le générateur d'onde dans le réducteur puis fixer la bride du réducteur sur le moteur. Utiliser des vis haute résistance avec frein-filet et suivre le couple de serrage recommandé. Faire tourner le moteur à faible vitesse (ex. 100 tr/min) après insertion avant le serrage final. Usiner la bride aux tolérances requises et remplir la cavité avec la graisse recommandée.

Exemple de format de code
Exemple : NCGD-17-00-U-I (série - code spécification - code rapport - type générateur - code structure).

Spécifications techniques (résumé)

• Marque : DESBOER
• Série / modèle : NCGD-U-I
• Tailles : 14, 17, 20, 25, 32, 40
• Rapports : 50, 80, 100, 120, 160 (typ. 50–160)
• Couple nominal : 3,7–206 Nm (selon modèle)
• Jeu : ≤20 arcsec (typ.)
• Vitesse d'entrée max : dépend du modèle (ex. jusqu'à 8500 tr/min pour petites tailles)
• Vitesse d'entrée moyenne admissible : généralement 3500 tr/min
• Options flexspline : forme L (top-hat), C (cup) ; longueurs S (standard), D (courte)
• Options : haute-couple (G), structure trois-ondes (T), générateur C ou U, codes projet personnalisés (ex. E001)
