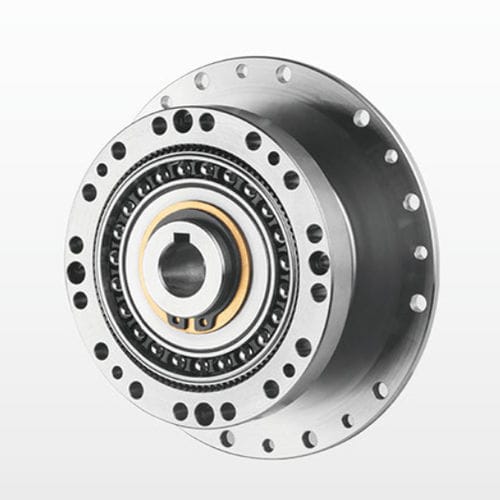

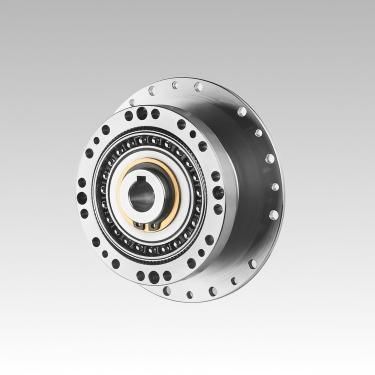

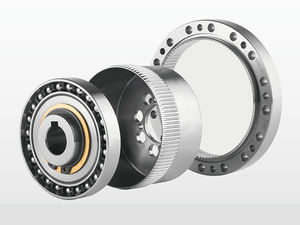

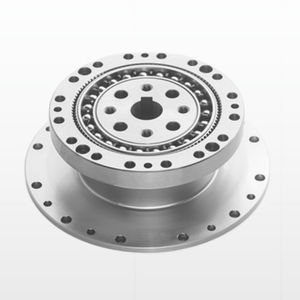

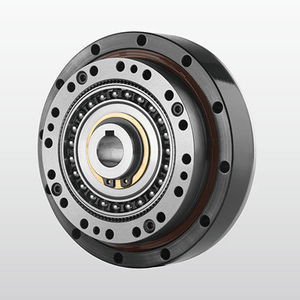

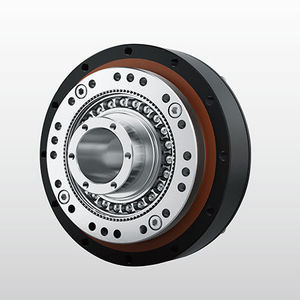

Réducteur harmonique NLGS-C-Ⅱ Series

harmoniquecoaxialà arbre plein

Présentation
La série NLGS-C-Ⅱ DESBOERN est une gamme de réducteurs à onde déformable (strain wave) compacte, monorapport, destinée aux applications industrielles nécessitant précision de positionnement, rapports de réduction élevés et encombrement réduit. Modèles disponibles: 14, 17, 20, 25, 32, 40. Rapports typiques: 30, 50, 80, 100, 120, 160. Couple nominal approximatif sur la série: 7 Nm à 382 Nm; jeu typique ≤20 arcsec.

Instructions de commande (code d'identification / spécification)
Structure du code: ① Code usine | ② Code modèle (14,17,20,25,32,40) | ③ Rapport de réduction (ex. 30,50,80,100,120,160) | ④ Code de structure | ⑤ Type de générateur d'onde (C = composant, U = combiné) | ⑥ Code projet / personnalisé (ex. E001). Forme de flexspline: L = top-hat, C = cup. Longueur: S = standard, D = courte. Option couple élevé: G. Structure spéciale trois-ondes: T.

Caractéristiques clés

• Précision de positionnement: contacts multiples en deux positions symétriques à 180° réduisant les erreurs de pas cumulées.
• Fort taux de réduction en une seule étape: conception compacte permettant des rapports élevés (typ. i = 30–500 selon configuration).
• Grande capacité d'appui: contacts multiples de denture réduisant la charge par unité et augmentant la capacité par rapport à de nombreuses transmissions classiques.
• Compact et léger: adapté à la miniaturisation et aux installations à faible encombrement.
• Efficacité élevée, durée de vie longue, transmission fluide et faible niveau sonore.

Spécifications techniques (résumé par modèle)
Valeurs typiques ci‑dessous; le choix final dépend du rapport et du code structurel.

• NLGS-14 — Rapports: 50 (Couple nominal 7.0 Nm), 80 (10 Nm), 100 (10 Nm). Vitesse d'entrée max: 8500 tr/min. Jeu: ≤20 arcsec. Durée de vie: 10 000–15 000 h. Poids: ~0,11 kg.
• NLGS-17 — Rapports: 50 (21 Nm), 80 (29 Nm), 100 (31 Nm), 120 (31 Nm). Vitesse d'entrée max: 7300 tr/min. Jeu: 20 arcsec. Durée de vie: 10 000–15 000 h. Poids: ~0,18 kg.
• NLGS-20 — Rapports: 50 (33 Nm), 80 (44 Nm), 100–160 (52 Nm). Vitesse d'entrée max: 6500 tr/min. Jeu: 20 arcsec. Durée de vie: 10 000–15 000 h. Poids: ~0,31 kg.
• NLGS-25 — Rapports: 50 (51 Nm), 80 (82 Nm), 100–160 (87 Nm). Vitesse d'entrée max: 5600 tr/min. Jeu: 20 arcsec. Durée de vie: 10 000–15 000 h. Poids: ~0,48 kg.
• NLGS-32 — Rapports: 50 (99 Nm), 80 (153 Nm), 100–160 (178 Nm). Vitesse d'entrée max: 4800 tr/min. Jeu: 20 arcsec. Durée de vie: 10 000–15 000 h. Poids: ~0,97 kg.
• NLGS-40 — Rapports: 50 (178 Nm), 80 (268 Nm), 100–160 (345–382 Nm). Vitesse d'entrée max: 4000 tr/min. Jeu: 20 arcsec. Durée de vie: 10 000–15 000 h. Poids: ~1,87 kg.

Méthodes d'installation (résumé)
Deux procédés recommandés: Méthode 1 — fixer la bride de sortie, remplir logement du générateur et brides avec graisse spécifiée, monter le générateur d'onde sur l'arbre moteur, insérer dans le réducteur et serrer vis et rondelles; utiliser joint d'étanchéité si nécessaire; tourner à faible vitesse (~100 tr/min) avant serrage final. Méthode 2 — assembly via bride moteur, lubrifier cavités et générateur, fixer générateur sur l'arbre, puis raccorder la bride de sortie au pignon circulaire. Respecter précisions de bride, couples de serrage et recommandations de frein-filet.

Spécifications / options techniques

• Série: NLGS-C-Ⅱ (réducteurs strain wave)
• Fabricant: DESBOERN
• Tailles: 14, 17, 20, 25, 32, 40
• Rapports typiques: 30, 50, 80, 100, 120, 160 (selon modèle)
• Plage de couple nominal: ~7 Nm à 382 Nm
• Jeu typique: ≤20 arcsec
• Flexspline: L (top-hat), C (cup); longueurs: S (standard), D (courte)
• Générateur d'onde: C (composant) ou U (combiné)
• Options: G = design haut couple, T = structure trois-ondes, E001 = code projet personnalisé
