Vue d'ensemble du produit

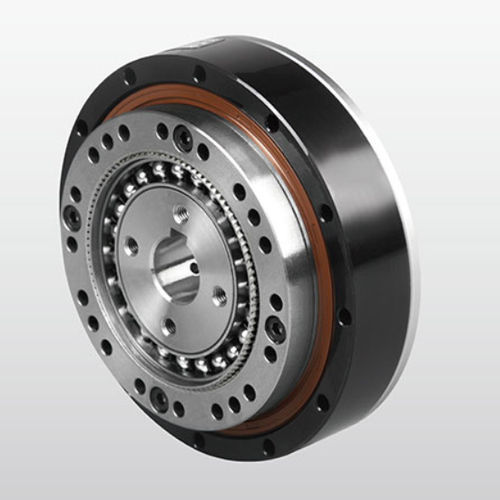

Réducteur à ondes de contrainte DESBOERN série NLGS-U-I
- Modèles disponibles : 11, 14, 17, 20, 25, 32, 40
- Rapport de réduction : 30, 50, 80, 100, 120, 160 (rapports typiques disponibles)
- Contrecoup : ≤20 arcsec (typique)
- Gamme de couple de sortie nominal : 2,2 - 382 Nm (varie selon le modèle et le rapport)
Instructions de commande (répartition des codes)
- ① Nom du modèle : NLGS (également NCGS, NCGD, NLGD, NLGST)
- ② Code de spécification : codes de taille tels que 11, 14, 17, 20, 25, 32, 40
- ③ Rapport de réduction : 30, 50, 80, 100, 120, 160, etc.
- ④ Code de structure : (codes de structure spécifiques utilisés sur les dessins/spécifications)
- ⑤ Type de générateur d'ondes : C = type de composant, U = type combiné
- ⑥ Spécification personnalisée : E001 indique le code du projet/personnalisé
- Indications supplémentaires : Code du lieu de production (par exemple, N), Forme de l'embout flexible L = chapeau, C = coupelle ; Longueur de l'embout flexible S = standard, D = tube court ; Conception à couple élevé G = conception à couple élevé (vide = standard) ; Structure spéciale T = structure du générateur à trois ondes
Caractéristiques principales
- Haute précision : plusieurs dents s'engrènent dans deux positions symétriques à 180° pour minimiser les erreurs de pas et offrir une très grande précision de position/rotation.
- Rapport de transmission important : les rapports de transmission des ondes de déformation à un étage sont généralement i = 30-500 ; la structure simple avec trois pièces de base sur le même axe permet d'obtenir des rapports de vitesse élevés.
- Capacité de charge élevée : de nombreuses dents engrenant et un contact de surface entraînent une charge surfacique plus faible et une capacité de charge plus élevée que les types d'engrenages conventionnels.
- Compact et léger : volume et poids réduits par rapport aux dispositifs d'engrenage ordinaires permettant la miniaturisation.
- Rendement de transmission élevé et longue durée de vie.
- Transmission en douceur avec peu de bruit et sans impact.
Spécifications techniques des boîtes de vitesses - tableaux récapitulatifs (valeurs sélectionnées par modèle et rapport)
NLGS-11 (unités Nm là où elles sont indiquées)
Modèle NLGS-11 - Rapports de démultiplication et rangées de performances :
Rapport 30 : Nm nominal 2,2 ; démarrage/arrêt max. 4,5 Nm ; charge moyenne max. 3,4 Nm ; momentané max. 8,5 Nm ; vitesse d'entrée max. admissible 8500 tr/min ; vitesse d'entrée moyenne admissible 3500 tr/min ; jeu angulaire ±20 arcsec ; durée de vie 10000 h ; poids 0,27 kg
Rapport 50 : nominal 3,5 Nm ; démarrage/arrêt max. 8,3 Nm ; moyenne max. 5,5 Nm ; momentané max. 17 Nm ; jeu angulaire ±20 arcsec ; durée de vie 15000 h
Rapport 100 : nominal 5 Nm ; démarrage/arrêt max. 11 Nm ; moyenne max. 8,9 Nm ; momentané max. 25 Nm ; poids 1,5 Kg ; durée de vie 15000 h
NLGS-14
Rapport 50 : nominal 7,0 Nm ; démarrage/arrêt max. 23 Nm ; moyenne max. 9 Nm ; momentané max. 46 Nm ; vitesse d'entrée max. admissible 8500 tr/min ; moyenne admissible 3500 tr/min ; couple de démarrage 4,5 cNm ; jeu angulaire ±20 arcsec ; durée de vie 10000 h ; poids 0,4 Kg
Rapport 80 : nominal 10 Nm ; démarrage/arrêt max. 30 Nm ; moyenne max. 14 Nm ; momentané max. 61 Nm ; poids 3,1 Kg ; durée de vie 15000 h
Rapport 100 : nominal 10 Nm ; démarrage/arrêt max. 36 Nm ; moyenne max. 14 Nm ; momentané max. 70 Nm ; poids 2,8 Kg ; durée de vie 15000 h
NLGS-17
Rapport 50 : nominal 21 Nm ; démarrage/arrêt maxi 44 Nm ; moyenne maxi 34 Nm ; momentané maxi 91 Nm ; vitesse d'entrée maxi admissible 7300 tr/min ; vitesse d'entrée moyenne admissible 3500 tr/min ; couple de démarrage 6,7 cNm ; jeu ±20 arcsec ; durée de vie 10000 h ; poids ~0,54 Kg
Rapport 80 : nominal 29 Nm ; démarrage/arrêt max. 56 Nm ; moyenne max. 35 Nm ; momentané max. 113 Nm ; poids 4,4 Kg ; durée de vie 15000 h
Rapport 100 : nominal 31 Nm ; démarrage/arrêt max. 70 Nm ; moyenne max. 51 Nm ; momentané max. 143 Nm ; poids 3,7 Kg ; durée de vie 15000 h
Rapport 120 : Nominal 31 Nm ; max start/stop 70 Nm ; max moy 51 Nm ; max momentané 112 Nm ; poids 3.4 Kg ; durée de vie 15000 h
NLGS-20
Rapport 50 : nominal 33 Nm ; démarrage/arrêt max. 73 Nm ; moyenne max. 44 Nm ; momentané max. 127 Nm ; vitesse d'entrée max. admissible 6500 tr/min ; moyenne admissible 3500 tr/min ; couple de démarrage 8,6 cNm ; jeu ±20 arcsec ; durée de vie 10000 h ; poids 0,72 Kg
Rapport 80 : nominal 44 Nm ; démarrage/arrêt max. 96 Nm ; moyenne max. 61 Nm ; momentané max. 165 Nm ; poids 5,4 Kg ; durée de vie 15000 h
Rapport 100 : nominal 52 Nm ; démarrage/arrêt max. 107 Nm ; moyenne max. 64 Nm ; momentané max. 191 Nm ; poids 4,7 Kg ; durée de vie 15000 h
Rapport 120 : Nominal 52 Nm ; démarrage/arrêt max. 113 Nm ; moyenne max. 64 Nm ; momentané max. 191 Nm ; poids 4,2 Kg ; durée de vie 15000 h
Rapport 160 : Nominal 52 Nm ; démarrage/arrêt max. 120 Nm ; moyenne max. 64 Nm ; momentané max. 191 Nm ; poids 3,6 Kg ; durée de vie 15000 h
NLGS-25
Rapport 50 : nominal 51 Nm ; démarrage/arrêt max. 127 Nm ; moyenne max. 72 Nm ; momentané max. 242 Nm ; vitesse d'entrée max. admissible 5600 tr/min ; moyenne admissible 3500 tr/min ; couple de démarrage 17 cNm ; jeu ±20 arcsec ; durée de vie 10000 h ; poids 1,22 Kg
Rapport 80 : nominal 82 Nm ; démarrage/arrêt max. 178 Nm ; moyenne max. 113 Nm ; momentané max. 332 Nm ; poids 10 Kg (valeurs approx. du tableau) ; durée de vie 15000 h
Rapport 100 : nominal 87 Nm ; démarrage/arrêt max. 204 Nm ; moyenne max. 140 Nm ; momentané max. 369 Nm ; poids ~8,8 Kg ; durée de vie 15000 h
Ratio 120 : Nominal 87 Nm ; démarrage/arrêt maximal 217 Nm ; moyenne maximale 140 Nm ; momentané maximal 395 Nm ; poids ~8,0 Kg ; durée de vie 15000 h
Ratio 160 : Nominal 87 Nm ; démarrage/arrêt maxi 229 Nm ; moyenne maxi 140 Nm ; momentané maxi 408 Nm ; poids ~6,9 Kg ; durée de vie 15000 h
NLGS-32
Rapport 50 : nominal 99 Nm ; démarrage/arrêt max. 281 Nm ; moyenne max. 140 Nm ; momentané max. 497 Nm ; vitesse d'entrée max. admissible 4800 tr/min ; moyenne admissible 3500 tr/min ; couple de démarrage 34 cNm ; jeu ±20 arcsec ; durée de vie 10000 h ; poids 2,54 Kg
Rapport 80 : nominal 153 Nm ; démarrage/arrêt max. 395 Nm ; moyenne max. 217 Nm ; momentané max. 738 Nm ; couple de démarrage 21 cNm ; durée de vie 15000 h
Rapport 100 : nominal 178 Nm ; démarrage/arrêt maximal 433 Nm ; moyenne maximale 281 Nm ; momentané maximal 841 Nm ; couple de démarrage 20 cNm ; durée de vie 15000 h
Rapport 120 : Nominal 178 Nm ; démarrage/arrêt max. 459 Nm ; moyenne max. 281 Nm ; momentané max. 892 Nm ; couple de démarrage 17 cNm ; durée de vie 15000 h
Rapport 160 : Nominal 178 Nm ; démarrage/arrêt max. 484 Nm ; moyenne max. 281 Nm ; momentané max. 892 Nm ; couple de démarrage 15 cNm ; durée de vie 15000 h
NLGS-40 / NLG5-40 (sélectionné)
Unités typiques à haute capacité : couple nominal jusqu'à plusieurs centaines de Nm (par exemple, NLGS-40 jusqu'à 382 Nm selon le rapport) ; des exemples d'entrées de tableau montrent des rapports 50-160 avec un couple nominal de 178-382 Nm, un couple maximum de démarrage/arrêt jusqu'à ~841 Nm, des charges momentanées et moyennes maximales échelonnées en conséquence ; les vitesses d'entrée maximales autorisées pour les plus grands modèles sont typiquement de 4000 tr/min (ou 3000 tr/min de moyenne autorisée pour certaines versions NLG).
Générateur d'ondes / détails de montage
Taille et montage du générateur d'ondes par modèle (sélectionné) :
NLGS-11 : Générateur d'ondes A Ø5 (Ø5H7) et Ø6 (Ø6H7) options de montage
NLGS-14 : Générateur d'ondes A Ø5 (Ø5H7) / A Ø6 / A Ø8 etc. ; les exemples d'ajustements incluent les tolérances (par exemple, 6 +0.1 /0, 7 +0.1 /0, 9.4 +0.1 /0) et les ajustements de roulements (par exemple, 2JS9/P9, 3JS9/P9).
NLGS-17 et plus : diamètres des générateurs d'ondes Ø8, Ø11, Ø14, Ø19, Ø22 etc. avec des ajustements spécifiques (Φ8H7, Φ11H7, Φ14H7, Φ19H7, Ø22H7) et diamètres extérieurs des générateurs d'ondes correspondants (par exemple, 9,4, 12,8, 16,3, 21,8, 24,8 mm etc.).
Méthodes d'installation (résumé)
Méthode 1 : Fixer le réducteur à la bride de sortie et la bride d'entrée à la cannelure circulaire ; remplir les cavités (générateur d'ondes, réducteur, bride du moteur) avec la graisse spécifiée ; fixer le moteur et la bride ; fixer le générateur d'ondes à l'extrémité de l'arbre du moteur avec des vis et des rondelles ; tourner lentement et insérer le générateur d'ondes, puis raccorder le réducteur à la bride du moteur.
Méthode 2 : Relier le réducteur et le moteur par la bride ; remplir de graisse les cavités du réducteur et de la bride ; appliquer de la graisse sur le générateur d'ondes ; fixer le générateur d'ondes à l'arbre du moteur ; remplir de graisse la cavité de la bride de sortie et la relier à la cannelure circulaire.
Remarques : fabriquer les brides en fonction des exigences de précision de l'installation ; utiliser des vis à haute résistance (grade recommandé 12.9) avec du frein filet ; faire tourner le moteur à faible vitesse (~100 r/min) pour le rodage avant le serrage final des vis ; se référer au tableau des couples de serrage des vis et aux dimensions de la cavité de la bride dans la documentation technique.
Caractéristiques / spécifications techniques
- Série / Modèle : NLGS (configuration NLGS-U-I illustrée)
- Dimensions disponibles : 11, 14, 17, 20, 25, 32, 40
- Ratios de réduction typiques : 30, 50, 80, 100, 120, 160
- Détente : typiquement ±20 arcsec (≤20 arcsec pour de nombreuses configurations)
- Gamme de couple de sortie nominale : ~2,2 Nm (NLGS-11) à ~382 Nm (NLGS-40) en fonction du rapport
- Vitesse d'entrée maximale admissible : varie selon le modèle (par ex, 8500 tr/min pour les plus petits modèles, jusqu'à ~4000 tr/min pour les plus grands)
- Vitesse d'entrée moyenne admissible : généralement 3500 tr/min (varie selon le modèle)
- Vie utile typique : 10000-15000 heures selon le modèle et le rapport
- Diamètres / ajustements du générateur d'ondes : diverses valeurs de Ø avec des tolérances H7 ; ajustements spécifiques par modèle comme indiqué ci-dessus
- Options : forme de flexspline (L/C), longueur de flexspline (S/D), conception à couple élevé (G), structure spéciale de générateur à trois ondes (T), codes de projet personnalisés (E001)
