Réducteur harmonique NLGS-U-IV

coaxial5 - 10 Nm10 - 20 Nm

Présentation du produit

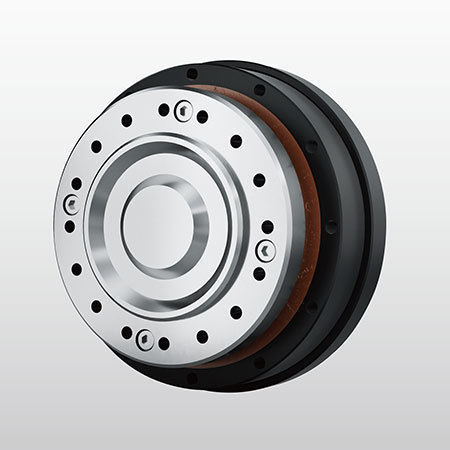

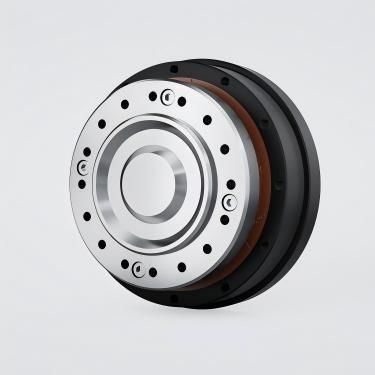

Réducteur à onde de flexion DESBOERN série NLGS-U-IV
Modèles : 14/17/20/25/32/40
Rapport de réduction : 50 - 160
Jeu (backlash) : ≤20 arcsec
Couple de sortie nominal : 7 - 382 Nm

Instructions de commande
① Nom du modèle
② Code de spécification
③ Rapport de réduction (ex. : 30, 50, 80, 100, 120, 160)
④ Code de structure
⑤ Type de générateur (C = type composant, U = type combiné)
⑥ Spécification personnalisée (E001 = code projet pour réducteurs personnalisés)

Notes complémentaires :
Lieu de production : 'N' = code usine
Forme du flexspline : L = top hat, C = cup
Longueur du flexspline : S = standard, D = tube court
Conception haute couple : 'G' = conception haute couple ; vide = type standard
Structure spéciale : 'T' = structure à générateur trois-onde

Caractéristiques principales

• Précision élevée : plusieurs dents engrènent simultanément en deux positions symétriques à 180°, réduisant l'impact des erreurs d'épaisseur de dent.
• Grand rapport de réduction en simple étage : plage i = 30–500 avec structure compacte.
• Grande capacité d'appui : nombreux points d'engrènement et contact de surface réduisent la charge par unité de surface.
• Taille compacte et poids réduit, facilitant la miniaturisation et les conceptions légères.
• Efficacité de transmission élevée et durée de vie longue pour les applications industrielles.
• Fonctionnement lisse, faible niveau sonore et sans impacts.

Spécifications techniques du réducteur (résumé par modèle)
NLGS-14 (variantes rainure/ générateur plat) — Rapport 50 : Couple nominal 7,0 Nm ; Max démarrage/arrêt 23 Nm ; Charge moyenne admissible 9 Nm ; Momentané max 46 Nm ; Vitesse entrée max 8500 tr/min ; Vitesse moyenne admise 3500 tr/min ; Couple de démarrage 5,7 Nm ; Jeu ≤20 arcsec ; Durée de vie ≈10000 h ; Poids 0,66 kg. Rapport 80 : Couple nominal 10 Nm ; momentané max 61 Nm ; couple démarrage 4,4 Nm ; durée de vie ≈15000 h. Rapport 100 : Couple nominal 10 Nm ; momentané max 70 Nm ; couple démarrage 3,7 Nm ; durée de vie ≈15000 h.

NLGS-17 — Rapport 50 : Couple nominal 21 Nm ; Max démarrage/arrêt 44 Nm ; Charge moyenne 34 Nm ; Momentané 91 Nm ; Vitesse entrée max 7300 tr/min ; Vitesse moyenne admise 3500 tr/min ; Couple démarrage 9,7 Nm ; Jeu ±20 arcsec ; Durée de vie ≈10000 h ; Poids 0,94 kg. Rapports supérieurs (80/100/120) : couples nominaux et momentané accrus (voir fiche technique).

NLGS-20 — Rapport 50 : Couple nominal 33 Nm ; Max démarrage/arrêt 73 Nm ; Charge moyenne 44 Nm ; Momentané 127 Nm ; Vitesse entrée max 6500 tr/min ; Vitesse moyenne admise 3500 tr/min ; Couple démarrage 14 Nm ; Jeu ±20 arcsec ; Durée de vie ≈10000 h ; Poids 1,38 kg. Rapports supérieurs : valeurs de couple supérieures (voir fiche technique).

NLGS-25 — Rapport 50 : Couple nominal 51 Nm ; Max démarrage/arrêt 127 Nm ; Charge moyenne 72 Nm ; Momentané 242 Nm ; Vitesse entrée max 5600 tr/min ; Vitesse moyenne admise 3500 tr/min ; Couple démarrage 22 Nm ; Jeu ±20 arcsec ; Durée de vie ≈10000 h ; Poids 2,1 kg. Rapports supérieurs : couples momentané jusqu'à ~395–408 Nm ; durée de vie jusqu'à ~15000 h.

NLGS-32 — Rapport 50 : Couple nominal 99 Nm ; Max démarrage/arrêt 281 Nm ; Charge moyenne 140 Nm ; Momentané 497 Nm ; Vitesse entrée max 4800 tr/min ; Vitesse moyenne admise 3500 tr/min ; Couple démarrage 41 Nm ; Jeu ±20 arcsec ; Durée de vie ≈10000 h ; Poids 4,4 kg. Rapports supérieurs : couples nominaux 153–178 Nm et couples momentané jusqu'à ~892–897 Nm.

NLGS-40 — Rapport 50 : Couple nominal 178 Nm ; Max démarrage/arrêt 523 Nm ; Charge moyenne 255 Nm ; Momentané 892 Nm ; Vitesse entrée max 4000 tr/min ; Vitesse moyenne admise 3000 tr/min ; Couple démarrage 72 Nm ; Jeu ±20 arcsec ; Durée de vie ≈10000 h ; Poids 7,3 kg. Rapports supérieurs (80/100/120/160) : couples nominaux 268–382 Nm et couples momentané jusqu'à ~1530 Nm ; durée de vie jusqu'à ~15000 h.

Méthodes d'installation
Méthode 1 :
(1) Fixer le réducteur à la bride de sortie et fixer la bride d'entrée à la denture circulaire.
(2) Remplir le générateur d'onde, la cavité du réducteur et la cavité de la bride moteur avec la graisse spécifiée.
(3) Fixer le moteur et la bride, ajouter un joint si nécessaire.
(4) Fixer solidement le générateur d'onde sur l'arbre moteur (respecter l'orientation) avec vis et rondelles plates.
(5) Faire tourner lentement le générateur d'onde et l'insérer dans le réducteur, puis connecter le réducteur à la bride moteur. Recommandations : usiner la bride selon la précision d'installation, utiliser des vis haute résistance 12.9 avec frein-filet, faire tourner le moteur à basse vitesse (~100 tr/min) avant le serrage final ; se référer au tableau de couples de serrage de la fiche technique.

Méthode 2 :
(1) Connecter réducteur et moteur via la bride.
(2) Remplir cavités du réducteur et de la bride avec la graisse.
(3) Graisser le générateur d'onde, fixer à l'extrémité de l'arbre moteur avec vis et rondelles (respecter l'orientation).
(4) Remplir la cavité de la bride de sortie et la connecter à la denture circulaire du réducteur. Même exigence de précision, recommandations de vis et d'essai que pour la Méthode 1.

Caractéristiques / spécifications techniques

• Série : NLGS-U-IV
• Tailles disponibles : 14, 17, 20, 25, 32, 40
• Rapports de réduction typiques : 50, 80, 100, 120, 160 (autres selon code de spécification)
• Jeu : ≤20 arcsec (typique, ±20 arcsec pour certains modèles)
• Couple de sortie nominal : ~7 Nm (NLGS-14) à ~382 Nm (NLGS-40) selon modèle/rapport
• Couple momentané maximal : jusqu'à ~1530 Nm pour les plus grands modèles/rapports
• Vitesse d'entrée max : varie par modèle (NLGS-14 ~8500 tr/min → NLGS-40 ~4000 tr/min)
• Vitesse d'entrée moyenne admissible : typ. 3000–3500 tr/min
• Couple de démarrage : variable selon modèle/rapport (exemples en tableaux)
• Durée de vie : jusqu'à ~15000 h pour de nombreuses configurations
• Poids : ~0,66 kg (NLGS-14) à ~7,3 kg (NLGS-40)
• Forme du flexspline : L = top hat, C = cup ; longueurs : S (standard), D (courte)
• Types de générateur d'onde : C = composant, U = combiné
• Code de personnalisation : E001 pour réducteurs sur mesure
