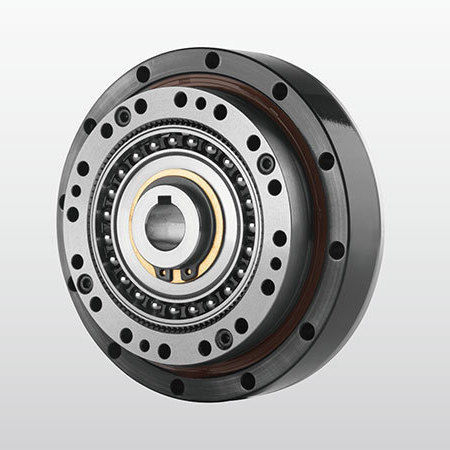

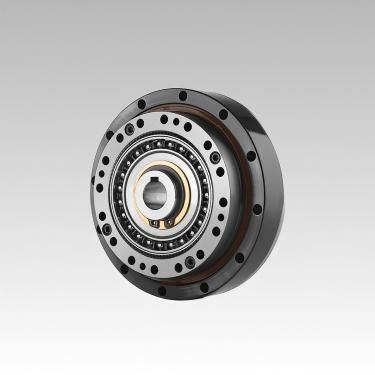

Réducteur harmonique NLGS-U-II

coaxial1 - 5 Nm20 - 50 Nm

Nom du produit
DESBOERN NLGS-U-II Série Réducteur à ondes souples

Présentation
Tailles : 11, 14, 17, 20, 25, 32, 40. Rapports de réduction : 30–160 (configurables). Jeu (backlash) : ≤20 arcsec. Couple de sortie nominal : 2,2–382 Nm selon la taille. Vitesse d'entrée maximale admissible : dépend du modèle (environ 8500 tr/min pour les plus petits jusqu'à 4000 tr/min pour les plus grands). Durée de vie typique jusqu'à 15 000 heures pour de nombreuses configurations.

Explication du code de commande

• ① Nom du modèle
• ② Code de spécification (taille/variante)
• ③ Rapport de réduction
• ④ Code de structure
• ⑤ Type de générateur d'ondes (C = composant, U = combiné)
• ⑥ Spécification personnalisée (ex. E001 = projet sur mesure)

Éléments du code (exemples)
Code usine/production : N. Forme du flexspline : L = top-hat, C = cup. Longueur du flexspline : S = standard, D = courte. Option haute charge : G = conception haute couple. Structure spéciale : T = générateur trois-ondes. Type de générateur : C = composant, U = combiné.

Points clés

• Haute précision : plusieurs dents en prise simultanée en deux positions symétriques à 180° réduisant l'erreur de pas et l'erreur cumulative, assurant une grande précision de positionnement.
• Fort rapport de réduction sur un seul étage : conception compacte offrant de grands rapports (typ. 30–160 ; certaines configurations jusqu'à 500).
• Grande capacité de charge : nombreuses dents en prise et contact en surface réduisent la charge par unité de surface et augmentent la capacité portante.
• Compact et léger : volume et masse réduits pour faciliter les conceptions miniaturisées et allégées.
• Efficacité de transmission élevée, mouvement fluide, faible bruit et longue durée de vie.

Spécifications techniques et données modèles (exemples)
En-têtes typiques : Modèle | Rapport | Couple nominal (Nm) | Couple max démarrage/arrêt (Nm) | Couple moyen admissible (Nm) | Couple momentané max (Nm) | Vitesse d'entrée max (tr/min) | Vitesse d'entrée moyenne admissible (tr/min) | Couple de démarrage (cNm) | Jeu (arcsec) | Durée de vie (h) | Poids (kg).

Exemples sélectionnés
NLGS-11 : ratios 50/100 — Couple nominal 3,5–5 Nm ; Vitesse d'entrée max 8500 tr/min ; Jeu ±20 arcsec ; Durée de vie ≈10 000–15 000 h ; Poids ≈0,25 kg.
NLGS-17 : ratios 50–120 — Couple nominal 21–31 Nm ; Vitesse d'entrée max 7300 tr/min ; Jeu ±20 arcsec ; Durée de vie jusqu'à 15 000 h ; Poids ≈0,54 kg.
NLGS-25 : ratios 50–160 — Couple nominal 51–87 Nm ; Vitesse d'entrée max 5600 tr/min ; Jeu ±20 arcsec ; Durée de vie jusqu'à 15 000 h ; Poids ≈1,22 kg.
NLGS-32 : ratios 50–160 — Couple nominal 99–178 Nm ; Vitesse d'entrée max 4800 tr/min ; Jeu ±20 arcsec ; Durée de vie jusqu'à 15 000 h ; Poids ≈2,54 kg.
NLGS-40 : ratios 50–160 — Couple nominal 178–382 Nm ; Vitesse d'entrée max 4000 tr/min ; Jeu ±20 arcsec ; Durée de vie jusqu'à 15 000 h ; Poids ≈4,4 kg.

Méthodes d'installation

• Méthode 1 : Fixer le réducteur sur la bride de sortie et la bride d'entrée sur le cylindre spline. Remplir le générateur d'ondes, la cavité du réducteur et la cavité de la bride moteur avec la graisse spécifiée. Fixer le générateur d'ondes sur l'extrémité de l'arbre moteur avec vis et rondelles (respecter l'orientation). Faire tourner lentement le générateur lors de l'insertion, puis connecter la bride moteur. Utiliser des vis haute résistance (12.9) avec produit frein-filet et respecter les couples de serrage prescrits.
• Méthode 2 : Raccorder réducteur et moteur par bride. Remplir les cavités de graisse, monter le générateur sur l'arbre moteur (orientation à respecter) et fixer. Après remplissage de la cavité de la bride de sortie, connecter au spline circulaire du réducteur. Suivre les mêmes règles de précision et de fixation que pour la Méthode 1.

Remarques
Tailles standards : 11, 14, 17, 20, 25, 32, 40. Rapports courants : 30, 50, 80, 100, 120, 160 ; autres rapports selon configuration. Indiquer forme et longueur du flexspline, type de générateur d'ondes, option haute charge ou structure spéciale lors de la commande.

Caractéristiques techniques

• Série : NLGS-U-II
• Tailles de modèle : 11, 14, 17, 20, 25, 32, 40
• Rapports de réduction : 30–160 (configurables)
• Jeu : ≤20 arcsec (typ. ±20 arcsec)
• Couple de sortie nominal : 2,2–382 Nm
• Vitesse d'entrée max admissible : dépend du modèle (≈8500–4000 tr/min)
• Vitesse d'entrée moyenne admissible : typ. 3500 tr/min (3000 tr/min pour les plus grands modèles)
• Durée de vie : jusqu'à ≈15 000 h
• Types de générateur : C (composant), U (combiné)
• Formes flexspline : L (top-hat), C (cup) ; longueurs : S (standard), D (courte)
• Option haute charge : G ; Structure spéciale trois-ondes : T
