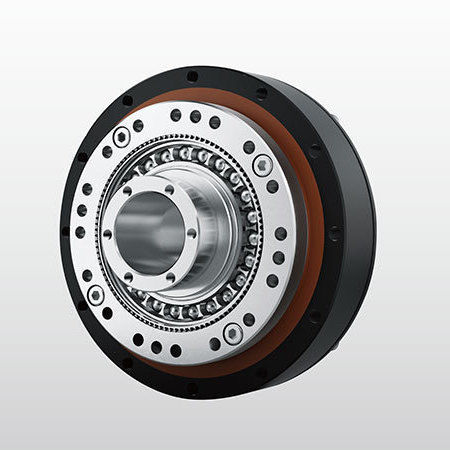

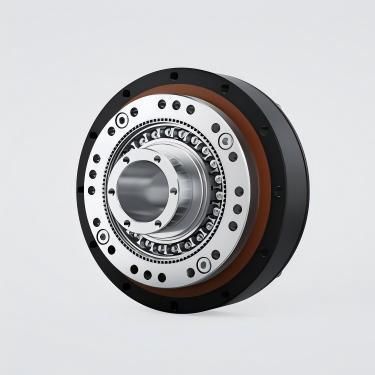

Réducteur harmonique NLGS-U-V
harmoniquecoaxial5 - 10 Nm

Réducteur harmonique - NLGS-U-V - DESBOER - harmonique / coaxial / 5 - 10 Nm
Réducteur harmonique - NLGS-U-V - DESBOER - harmonique / coaxial / 5 - 10 Nm
Réducteur harmonique - NLGS-U-V - DESBOER - harmonique / coaxial / 5 - 10 Nm - image - 2
Réducteur harmonique - NLGS-U-V - DESBOER - harmonique / coaxial / 5 - 10 Nm - image - 3
Réducteur harmonique - NLGS-U-V - DESBOER - harmonique / coaxial / 5 - 10 Nm - image - 4
Réducteur harmonique - NLGS-U-V - DESBOER - harmonique / coaxial / 5 - 10 Nm - image - 5
Réducteur harmonique - NLGS-U-V - DESBOER - harmonique / coaxial / 5 - 10 Nm - image - 6
Réducteur harmonique - NLGS-U-V - DESBOER - harmonique / coaxial / 5 - 10 Nm - image - 7
Réducteur harmonique - NLGS-U-V - DESBOER - harmonique / coaxial / 5 - 10 Nm - image - 8
Réducteur harmonique - NLGS-U-V - DESBOER - harmonique / coaxial / 5 - 10 Nm - image - 9
Réducteur harmonique - NLGS-U-V - DESBOER - harmonique / coaxial / 5 - 10 Nm - image - 10
Réducteur harmonique - NLGS-U-V - DESBOER - harmonique / coaxial / 5 - 10 Nm - image - 11
Réducteur harmonique - NLGS-U-V - DESBOER - harmonique / coaxial / 5 - 10 Nm - image - 12
Réducteur harmonique - NLGS-U-V - DESBOER - harmonique / coaxial / 5 - 10 Nm - image - 13
Réducteur harmonique - NLGS-U-V - DESBOER - harmonique / coaxial / 5 - 10 Nm - image - 14
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de DESBOER

Caractéristiques

Type
harmonique
Orientation des axes
coaxial
Couple
200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 10 - 20 Nm, 5 - 10 Nm
Montage
à montage sur bride
Construction
compact
Nombre d'étages
mono-étagé
Performance
de précision, silencieux, à haut rendement, à jeu réduit
Applications
pour textiles, pour la robotique, pour produits pharmaceutiques, pour machine d'emballage, pour machine de soudage, pour machine d'impression, pour machine-outil, pour équipement médical, pour automobile
Vitesse de rotation

Max: 8 500 rpm
(53 407,0751 rad.min-1)

Min: 3 000 rpm
(18 849,5559 rad.min-1)

Jeu

0,01 °

Rapport de réduction

Max: 500 unit

Min: 30 unit

Poids

Max: 5,4 kg
(11,9 lb)

Min: 0,45 kg
(0,99 lb)

Description

Présentation du produit
  • Produit : réducteur à onde DESBOERN série NLGS-U-V
  • Gamme de tailles : 14, 17, 20, 25, 32, 40
  • Rapports de réduction typiques : 30, 50, 80, 100, 120, 160 (monostage)
  • Jeu (backlash) : ≤20 arcsec (typ. ±20 arcsec)
  • Plage de couple de sortie nominal affichée : 7–382 Nm


Instructions de commande
  • 1. Nom du modèle — famille (ex. NLGS, NCGS, NCGD, NLGD, NLGST)
  • 2. Code taille — 14, 17, 20, 25, 32, 40
  • 3. Rapport de réduction — ex. 30, 50, 80, 100, 120, 160
  • 4. Code de structure — variante selon tableau de structure
  • 5. Type de générateur d'onde — C (composant) ou U (combinaison)
  • 6. Code personnalisé — codes projet (ex. E001) pour spécifications sur mesure


Caractéristiques principales
  • Grande précision de positionnement : engrènement multiple sur deux positions symétriques à 180° réduisant l'erreur de pas et l'erreur cumulée pour une rotation et un positionnement précis.
  • Rapport de transmission élevé dans un encombrement réduit : la transmission par onde unique permet d'atteindre des rapports élevés (typ. i = 30–500) avec trois éléments coaxiaux.
  • Grande capacité de charge : contact de surface dentée et engrènement multiple réduisent la charge par unité de surface et augmentent la capacité de charge par rapport aux roues classiques.
  • Compact et léger : volume et masse réduits, adapté aux applications contrainte d'espace et de poids.
  • Fonctionnement efficace et fluide avec faible impact, faible bruit et longue durée de vie si utilisé dans les limites spécifiées.


Spécifications techniques (extrait)
  • NLGS-14 : ratios exemples 50/80/100 — couple nominal 7–10 Nm ; vitesse d'entrée maxi 8500 rpm ; durée de vie 10 000–15 000 h ; masse ≈0,45 kg ; jeu ±20 arcsec.
  • NLGS-17 : ratios exemples 50/80/100/120 — couple nominal 21–31 Nm ; vitesse d'entrée maxi 7300 rpm ; durée de vie 10 000–15 000 h ; masse ≈0,63 kg ; jeu ±20 arcsec.
  • NLGS-20 : ratios exemples 50–160 — couple nominal 33–52 Nm ; vitesse d'entrée maxi 6500 rpm ; durée de vie 10 000–15 000 h ; masse ≈0,89 kg ; jeu ±20 arcsec.
  • NLGS-25 : ratios exemples 50–160 — couple nominal 51–87 Nm ; vitesse d'entrée maxi 5600 rpm ; durée de vie 10 000–15 000 h ; masse ≈1,44 kg ; jeu ±20 arcsec.
  • NLGS-32 : ratios exemples 50–160 — couple nominal 99–178 Nm ; vitesse d'entrée maxi 4800 rpm ; durée de vie 10 000–15 000 h ; masse ≈3,1 kg ; jeu ±20 arcsec.
  • NLGS-40 : ratios exemples 50–160 — couple nominal 178–382 Nm ; vitesse d'entrée maxi 4000 rpm ; durée de vie 10 000–15 000 h ; masse ≈5,4 kg ; jeu ±20 arcsec.


Méthodes d'installation (résumé)
  • Méthode 1 : Fixer le réducteur à la bride de sortie ; remplir le générateur d'onde, la cavité du réducteur et la cavité de la bride moteur avec la graisse spécifiée ; monter la bride moteur et fixer le générateur d'onde sur l'arbre moteur avec vis et rondelles ; faire tourner lentement le générateur lors de l'insertion ; connecter ensuite le réducteur à la bride du moteur.
  • Méthode 2 : Raccorder réducteur et moteur par bride ; remplir les cavités de graisse ; fixer le générateur d'onde sur l'arbre moteur ; remplir la cavité de la bride de sortie et connecter à l'arbre cranté circulaire.


Remarques
  • Usiner les brides selon les exigences de précision d'installation. Recommandation : vis haute résistance 12.9 avec adhésif de blocage de filetage.
  • Rodage à faible vitesse (ex. 100 rpm) recommandé avant serrage final ; se référer au tableau de couples de serrage pour valeurs précises.
  • Consulter la fiche technique complète pour courbes de couple, charges admissibles et options sur mesure.
