Vue d'ensemble des produits

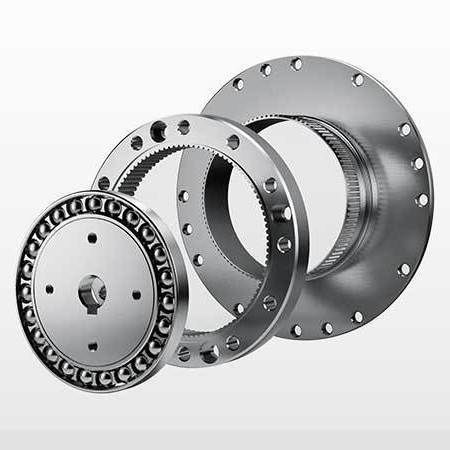

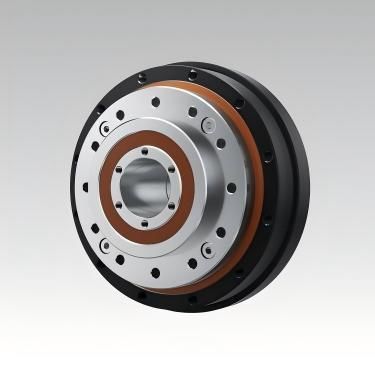

Réducteur à ondes de contrainte DESBOER série NLGD-C-Ⅰ
- Options de modèle : 14, 17, 20, 25, 32, 40
- Ratio : 50 - 160 (exemples : 30, 50, 80, 100, 120, 160)
- Contrecoup : ≤20 arcsec (valeur typique disponible indiquée ±20 arcsec)
- Couple de sortie nominal : 3.7 - 206 Nm (selon le modèle et le rapport)
Instructions de commande (répartition des codes)
- ① Nom du modèle (série : NLGS, NCGS, NCGD, NLGD, NLGST etc.)
- ② Code de spécification (tel que 14, 17, 20, 25, 32, 40)
- ③ Rapport de réduction (tel que 30, 50, 80, 100, 120, 160)
- ④ Code de structure (variante de structure du produit)
- ⑤ Type de générateur d'ondes : C = type de composant, U = type combiné
- ⑥ Spécification personnalisée : E001 est le code de projet pour les réducteurs à ondes de contrainte personnalisés
- Notes supplémentaires : Code du lieu de production N ; forme de la denture flexible : L = type chapeau, C = type coupelle ; longueur de l'embout flexible : S = standard, D = tube court ; conception à couple élevé : G = conception à couple élevé (vide pour le standard) ; Structure spéciale : T = structure du générateur à trois ondes
Caractéristiques principales
- Haute précision : plusieurs dents s'engrènent simultanément dans deux positions symétriques à 180° pour réduire les erreurs de pas et atteindre une très grande précision de position et de rotation.
- Grand rapport de transmission : la transmission d'ondes de déformation à un étage peut atteindre i = 30-500 ; structure simple avec trois pièces de base sur le même axe pour atteindre un rapport de vitesse élevé.
- Capacité de charge élevée : le contact entre les surfaces des dents et l'engrènement de plusieurs dents réduisent la charge surfacique unitaire, améliorant ainsi la capacité de charge par rapport à d'autres formes de transmission.
- Compact et léger : volume et poids inférieurs à ceux des dispositifs d'engrenage ordinaires, permettant la miniaturisation et les conceptions légères.
- Rendement de transmission élevé et longue durée de vie.
- Transmission en douceur avec peu de bruit et pas d'impact.
Générateur d'ondes typique / Données d'interface mécanique
MODÈLE | U | T | W
Générateur d'ondes-A Ø6 | Ø6H7 | 7+0.1/0 | 2P9/JS9
Générateur d'ondes-A Ø8 | Ø8H7 | 9.4+0.1/0 | 3P9/JS9
Générateur d'ondes-A Ø11 | Ø11H7 | 12.8+0.1/0 | 4P9/JS9
Générateur d'ondes-A Ø15 | Ø15H7 | (non illustré) | (non illustré)
Générateur d'ondes-A Ø20 | Ø20H7 | (non illustré) | (non illustré)
Tableaux techniques des boîtes à vitesses (lignes extraites sélectionnées)
NCGD-14 (exemples de lignes)
Modèle : NCGD-14 | Rapport de démultiplication : 50 | Vitesse nominale @2000 r/min Entrée : 3.7 Nm | Couple max. Couple admissible au démarrage/à l'arrêt : 12 Nm | Couple de charge moyen max. Couple de charge moyen admissible : 4.8 Nm | Couple max. Couple momentané admissible : 23 Nm | Max. Vitesse d'entrée maximale admissible : 8500 tr/min | Vitesse d'entrée moyenne admissible : 3500 tr/min | Couple de démarrage : 6,2 cNm | Jeu : ±20 arcsec | Durée de vie : 9000 heures
Modèle : NCGD-14 | Rapport d'engrenage : 80 | Vitesse nominale @2000 r/min Entrée : 5.4 Nm | Couple max. Couple max. admissible au démarrage/à l'arrêt : 16 Nm | Couple max. admissible sous charge moyenne : 7,5 Nm | Couple max. admissible sous charge moyenne : 7,5 Nm Couple de charge moyen admissible : 7,7 Nm | Couple momentané admissible : 7,7 Nm | Couple momentané admissible : 7,7 Nm | Couple momentané admissible : 4 Nm Couple admissible momentané : 35 Nm | Vitesse d'entrée moyenne autorisée : 3500 tr/min | Jeu : ±20 arcsec | Durée de vie : 10000 heures
Modèle : NCGD-14 | Rapport d'engrenage : 100 | Vitesse nominale @2000 r/min Entrée : 5.4 Nm | Couple max. Couple max. admissible au démarrage/à l'arrêt : 19 Nm | Couple max. admissible à la charge moyenne : 7,5 Nm Couple de charge moyen admissible : 7,7 Nm | Couple momentané admissible max. Couple max. admissible momentané : 35 Nm | Couple de démarrage : 4.8 cNm | Jeu : ±20 arcsec | Durée de vie : 10000 heures
NLGD-17 (rangées sélectionnées)
Modèle : NLGD-17 | Rapport de démultiplication : 50 | Vitesse nominale @2000 r/min Entrée : 11 Nm | Couple max. Couple max. admissible au démarrage/à l'arrêt : 23 Nm | Couple max. admissible à la charge moyenne : 18 Nm | Couple max. admissible à la charge moyenne : 20 Nm Couple de charge moyen admissible : 18 Nm | Couple momentané admissible max. Couple momentané admissible : 48 Nm | Max. Vitesse d'entrée maximale autorisée : 7300 tr/min | Vitesse d'entrée moyenne autorisée : 3500 tr/min | Couple de démarrage : 19 cNm | Jeu : ±20 arcsec | Durée de vie : 9000 heures
Modèle : NLGD-17 | Rapport d'engrenage : 80 | Vitesse nominale @2000 r/min Entrée : 15 Nm | Couple max. Couple max. admissible au démarrage/à l'arrêt : 29 Nm | Couple max. admissible à la charge moyenne : 19 Nm Couple de charge moyen admissible : 19 Nm | Couple momentané admissible max. Couple momentané admissible : 61 Nm | Couple de démarrage : 16 cNm | Jeu : ±20 arcsec | Durée de vie : 10000 heures
Modèle : NLGD-17 | Rapport d'engrenage : 100 | Vitesse nominale @2000 r/min Entrée : 16 Nm | Couple max. Couple max. admissible au démarrage/à l'arrêt : 37 Nm | Couple max. admissible sous charge moyenne : 27 Nm Couple de charge moyen admissible : 27 Nm | Couple momentané admissible max. Couple momentané admissible : 71 Nm | Couple de démarrage : 17 cNm | Jeu : ±20 arcsec | Durée de vie : 10000 heures
NLGD-20 (rangées sélectionnées)
Modèle : NLGD-20 | Rapport de démultiplication : 50 | Vitesse nominale @2000 r/min Entrée : 17 Nm | Couple max. Couple max. admissible au démarrage/à l'arrêt : 39 Nm | Couple max. admissible à la charge moyenne : 24 Nm | Couple max. admissible à la charge moyenne : 24 Nm Couple de charge moyen admissible : 24 Nm | Couple momentané admissible max. Couple momentané admissible : 69 Nm | Max. Vitesse d'entrée maximale admissible : 6500 tr/min | Vitesse d'entrée moyenne admissible : 3500 tr/min | Couple de démarrage : 25 cNm | Jeu : 20 arcsec | Durée de vie : 9000 heures
Modèle : NLGD-20 | Rapport de démultiplication : 80 | Vitesse nominale à 2000 tr/min : 24 Nm | Couple max. Couple max. admissible au démarrage/à l'arrêt : 51 Nm | Couple max. admissible à la charge moyenne : 24 Nm | Couple max. admissible au démarrage/à l'arrêt : 51 Nm Couple de charge moyen admissible : 33 Nm | Couple max. Couple momentané admissible : 89 Nm | Couple de démarrage : 23 cNm | Jeu : 20 arcsec | Durée de vie : 10000 heures
Modèle : NLGD-20 | Rapport d'engrenage : 100 | Vitesse nominale @2000 r/min Entrée : 28 Nm | Couple max. admissible au démarrage/à l'arrêt : 33 Nm | Couple max. admissible au démarrage/à l'arrêt : 89 Nm Couple max. admissible au démarrage/à l'arrêt : 57 Nm | Couple max. admissible à la charge moyenne : 28 Nm | Couple max. admissible au démarrage/à l'arrêt : 57 Nm Couple de charge moyen admissible : 34 Nm | Couple max. Couple momentané admissible : 95 Nm | Couple de démarrage : 22 cNm | Jeu : 20 arcsec | Durée de vie : 10000 heures
Modèle : NLGD-20 | Rapport d'engrenage : 120 | Vitesse nominale @2000 r/min Entrée : 28 Nm | Couple max. admissible au démarrage/à l'arrêt : 34 Nm | Couple max. admissible momentané : 95 Nm | Couple de démarrage : 22 cNm Couple max. autorisé au démarrage/à l'arrêt : 60 Nm | Couple max. Couple de charge moyen admissible : 34 Nm | Couple max. Couple de démarrage : 22 cNm | Durée de vie : 10000 heures
Modèle : NLGD-20 | Rapport de démultiplication : 160 | Vitesse nominale @2000 r/min Entrée : 28 Nm | Couple max. Couple max. admissible au démarrage/à l'arrêt : 64 Nm | Couple max. admissible à la charge moyenne : 28 Nm | Couple max. admissible au démarrage/à l'arrêt : 64 Nm Couple de charge moyen admissible : 34 Nm | Couple max. Couple de démarrage : 22 cNm | Durée de vie : 10000 heures
NLGD-25 (rangées sélectionnées)
Modèle : NLGD-25 | Rapport de démultiplication : 50 | Vitesse nominale @2000 r/min Entrée : 27 Nm | Couple max. Couple admissible au démarrage/à l'arrêt : 69 Nm | Couple de charge moyen admissible : 30 Nm | Couple de charge moyen admissible : 30 Nm | Couple de charge moyen admissible : 30 Nm Couple de charge moyen admissible : 38 Nm | Couple max. Couple momentané admissible : 127 Nm | Max. Vitesse d'entrée admissible : 5600 tr/min | Vitesse d'entrée moyenne admissible : 3500 tr/min | Couple de démarrage : 39 cNm | Jeu : 20 arcsec | Durée de vie : 9000-10000 heures (en fonction du rapport)
Les autres tailles NLGD (32, 40) ont une capacité de couple plus élevée et des couples momentanés autorisés plus importants, les vitesses d'entrée maximales autorisées diminuant au fur et à mesure que la taille augmente (voir les exemples dans les tableaux).
Méthodes d'installation (résumé)
Méthode 1 : Fixer le réducteur à la bride de sortie et la bride d'entrée à la cannelure circulaire ; remplir le générateur d'ondes, la cavité du réducteur et la cavité de la bride du moteur avec la graisse spécifiée ; fixer le moteur et la bride ; fixer le générateur d'ondes à l'extrémité de l'arbre du moteur avec des vis et des rondelles plates ; faire tourner lentement le générateur d'ondes et l'insérer dans le réducteur ; raccorder le réducteur à la bride du moteur. Recommandations : fabriquer la bride en fonction des exigences de précision de l'installation ; utiliser des vis à haute résistance 12.9 avec un adhésif de blocage du filetage ; faire tourner le moteur à faible vitesse (~100 r/min) comme rodage avant le serrage final ; respecter les dimensions de la cavité de la bride et la graisse spécifiées et se référer au tableau des couples de serrage des vis.
Méthode 2 : Connecter le réducteur et le moteur via la bride ; remplir les cavités de graisse ; appliquer de la graisse sur le générateur d'ondes et fixer l'extrémité de l'arbre du moteur avec des vis et des rondelles plates ; remplir la cavité de la bride de sortie avec de la graisse, puis connecter et fixer à la cannelure circulaire. Les mêmes recommandations que pour la méthode 1 s'appliquent.
Caractéristiques / spécifications techniques
- Série / Modèle : NLGD-C-Ⅰ (tailles 14, 17, 20, 25, 32, 40)
- Ratios de réduction disponibles : 30, 50, 80, 100, 120, 160 (et autres selon tableau)
- Décalage : typiquement ±20 arcsec (≤20 arcsec réalisable)
- Gamme de couple de sortie nominal (exemples de séries) : 3.7 Nm (petites tailles) jusqu'à 206 Nm (grandes tailles) selon le rapport/modèle
- Vitesse d'entrée maximale admissible : 8500 tr/min (petites tailles) jusqu'à 3000-4000 tr/min pour les plus grandes tailles (voir tableaux par modèle)
- Vitesse d'entrée moyenne admissible typique : 3500 tr/min (petites tailles), diminuant pour les plus grandes tailles
- Couple de démarrage et valeurs cNm fournis par modèle/rapport dans les tableaux techniques ci-dessus
- Alésage du générateur d'ondes/interface standard : Ø6, Ø8, Ø11, Ø15, Ø20 avec ajustements H7 et valeurs de tolérance spécifiées
