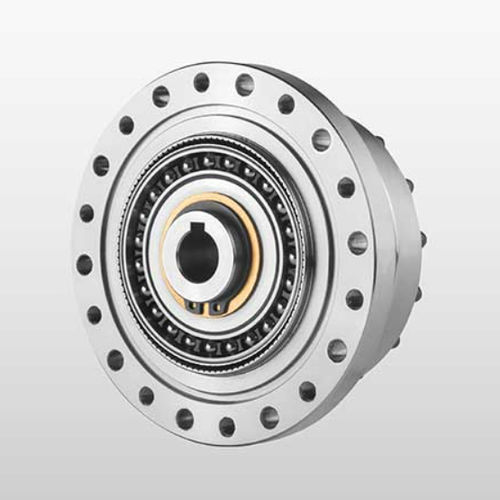

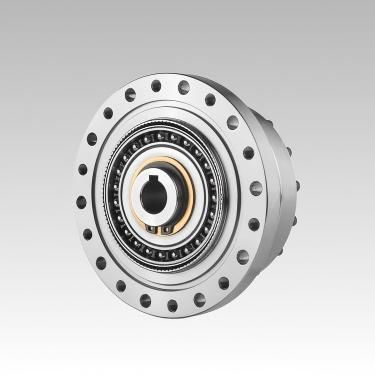

Servo-réducteur harmonique NCGS-U-II

coaxialconcentrique5 - 10 Nm

Suivi des produits Réducteur à ondes de contrainte DESBOER série NCGS-U-II Données de base Modèle : 14/17/20/25/32/40 Rapport : 50 - 160 Jeu angulaire : ≤20 arcsec Couple de sortie nominal : 7 - 382 Nm Instructions de commande ① Nom du modèle ② Code de spécification ③ Rapport de réduction (exemples : 30, 50, 80, 100, 120, 160) ④ Code de la structure ⑤ Type de générateur (C = type de composant, U = type combiné) ⑥ Spécification personnalisée (E001 = code de projet pour les réducteurs à ondes de contrainte personnalisés) Caractéristiques principales

• Haute précision : plusieurs dents s'engrènent simultanément dans deux positions symétriques à 180°, réduisant l'impact de l'erreur de pas et permettant une très grande précision de position et de rotation.
• Grand rapport de transmission : la transmission à ondes de déformation à un étage peut atteindre des rapports typiques dans la plage i = 30 - 500 avec une structure simple ; trois pièces de base sur le même axe permettent des rapports de vitesse élevés.
• Capacité de charge élevée : le contact entre les surfaces des dents et l'engrènement simultané de plusieurs dents entraînent une charge surfacique inférieure et une capacité de charge supérieure à celle des autres formes de transmission.
• Petite taille et poids léger : par rapport aux dispositifs d'engrenage ordinaires, le volume et le poids peuvent être considérablement réduits à des fins de miniaturisation.
• Rendement de transmission élevé et longue durée de vie.
• Transmission en douceur avec peu de bruit et sans impact.

Notes sur les codes produits et les options (1) Lieu de production : 'N' est le code usine. Forme Flexspline : L = type chapeau, C = type coupelle. Longueur de l'embout flexible : S = type standard, D = type tube court. Modèle à couple élevé : G = conception à couple élevé, blanc = type standard. Structure spéciale : T = réducteur à structure de générateur à trois ondes. (2) Codes de spécification des réducteurs à ondes de contrainte : 14, 17, 20, 25, 32, 40, etc. (3) Rapports de réduction : 30, 50, 80, 100, 120, 160, etc. (4) Code de structure expliqué ci-dessus. (5) Type de générateur d'ondes : C pour le type de composant, U pour le type combiné. (6) E001 est le code de projet pour les réducteurs à ondes de déformation personnalisés. Spécifications techniques des réducteurs NCGS-14-00-U-II En-tête : Rapport de démultiplication | Vitesse nominale à 2000 r/min Entrée (Nm) | Couple max. Couple admissible au démarrage/à l'arrêt (Nm) | Couple de charge moyen admissible (Nm) Couple de charge moyen admissible (Nm) | Couple momentané admissible (Nm) | Couple momentané admissible (Nm) Couple momentané admissible (Nm) | Couple maximal admissible (Nm) Vitesse d'entrée admissible (tr/min) | Vitesse d'entrée moyenne admissible (tr/min) | Couple de démarrage (cNm) | Jeu (arcsec) | Durée de vie (heure) | Poids (Kg) 50 | 7.0 | 23 | 9 | 46 | 8500 | 3500 | 4.5 | ±20 | 10000 | 0.52 80 | 10 | 30 | 14 | 58 | 8500 | 3500 | 4.5 | ±20 | 15000 | 0.52 100 | 10 | 36 | 14 | 58 | 8500 | 3500 | 4.5 | ±20 | 15000 | 0.52 NCGS-17-00-U-II 50 | 21 | 44 | 34 | 91 | 7300 | 3500 | 6.7 | ±20 | 10000 | 0.68 80 | 29 | 56 | 35 | 109 | 7300 | 3500 | 4.4 | ±20 | 15000 | 0.68 100 | 31 | 70 | 51 | 109 | 7300 | 3500 | 3.7 | ±20 | 15000 | 0.68 120 | 31 | 70 | 51 | 109 | 7300 | 3500 | 3.4 | ±20 | 15000 | 0.68 NCGS-20-00-U-II 50 | 33 | 73 | 44 | 127 | 6500 | 3500 | 8.6 | ±20 | 10000 | 0.98 80 | 44 | 96 | 61 | 165 | 6500 | 3500 | 5.4 | ±20 | 15000 | 0.98 100 | 52 | 107 | 64 | 191 | 6500 | 3500 | 4.7 | ±20 | 15000 | 0.98 120 | 52 | 113 | 64 | 191 | 6500 | 3500 | 4.2 | ±20 | 15000 | 0.98 160 | 52 | 120 | 64 | 191 | 6500 | 3500 | 3.6 | ±20 | 15000 | 0.98 NCGS-25-00-U-II 50 | 51 | 127 | 72 | 242 | 5600 | 3500 | 17 | ±20 | 10000 | 1.5 80 | 82 | 178 | 113 | 332 | 5600 | 3500 | 10 | ±20 | 15000 | 1.5 100 | 87 | 204 | 140 | 369 | 5600 | 3500 | 8.8 | ±20 | 15000 | 1.5 120 | 87 | 217 | 140 | 395 | 5600 | 3500 | 8.0 | ±20 | 15000 | 1.5 160 | 87 | 229 | 140 | 408 | 5600 | 3500 | 6.9 | ±20 | 15000 | 1.5 NCGS-32-00-U-II 50 | 99 | 281 | 140 | 497 | 4800 | 3500 | 34 | ±20 | 10000 | 3.2 80 | 153 | 395 | 217 | 738 | 4800 | 3500 | 21 | ±20 | 15000 | 3.2 100 | 178 | 433 | 281 | 841 | 4800 | 3500 | 20 | ±20 | 15000 | 3.2 120 | 178 | 459 | 281 | 842 | 4800 | 3500 | 17 | ±20 | 15000 | 3.2 160 | 178 | 484 | 281 | 842 | 4800 | 3500 | 15 | ±20 | 15000 | 3.2 NCGS-40-00-U-II 50 | 178 | 523 | 255 | 892 | 4000 | 3000 | 61 | ±20 | 10000 | 5.0 80 | 268 | 675 | 369 | 1270 | 4000 | 3000 | 39 | ±20 | 15000 | 5.0 100 | 345 | 738 | 484 | 1400 | 4000 | 3000 | 34 | ±20 | 15000 | 5.0 120 | 382 | 802 | 586 | 1510 | 4000 | 3000 | 31 | ±20 | 15000 | 5.0 160 | 382 | 841 | 586 | 1510 | 4000 | 3000 | 26 | ±20 | 15000 | 5.0 Méthodes d'installation Appliquez de la graisse sur le générateur d'ondes, la cavité interne du réducteur et la cavité de la bride de raccordement. Fixez le moteur et la bride ; ajoutez un joint d'étanchéité si nécessaire. Fixez solidement le générateur d'ondes à l'extrémité de l'arbre du moteur (notez l'orientation du générateur d'ondes), à l'aide de vis et de rondelles plates. Faire tourner lentement le générateur d'ondes et l'insérer dans le réducteur, puis connecter le réducteur à la bride du moteur. Recommandations : fabriquer la bride conformément aux exigences de précision de l'installation ; utiliser des vis à haute résistance (par exemple, grade 12.9) avec un adhésif de blocage du filetage ; après avoir installé le générateur d'ondes, faire tourner le moteur à faible vitesse (100 r/min) pendant un certain temps avant de serrer les vis ; concevoir les dimensions de la cavité de la bride conformément aux spécifications et la remplir avec la graisse spécifiée ; se référer au tableau des couples de serrage des vis pour connaître les couples de serrage. Caractéristiques / spécifications techniques

• Famille de produits : NCGS-U-II (Série NCGS)
• Modèles disponibles : 14, 17, 20, 25, 32, 40
• Ratios de réduction disponibles : 30, 50, 80, 100, 120, 160 (en fonction du modèle)
• Décalage : typiquement ±20 arcsec ou mieux
• Gamme de couple de sortie nominal pour l'ensemble de la série : 7 Nm à 382 Nm (en fonction du modèle)
• Vitesse d'entrée maximale admissible : en fonction du modèle (plages indiquées dans les tableaux, par exemple jusqu'à 8500 tr/min pour les plus petits modèles)
• Vitesse d'entrée moyenne admissible généralement jusqu'à 3500 tr/min (varie en fonction du modèle)
• Valeurs de couple de démarrage fournies par modèle/rapport
• Valeurs de durée de vie fournies par modèle/rapport (par exemple 10000-15000 heures typiques)
• Les valeurs de couple de démarrage sont fournies par modèle/rapport
• Les valeurs de durée de vie sont fournies par modèle/rapport (par exemple 10000-15000 heures typiques).10000-15000 heures typiques)
• Le poids varie selon le modèle (exemples : 0,52 kg pour NCGS-14, jusqu'à ~5 kg pour NCGS-40)
• Options de flexspline : formes L (chapeau) ou C (coupelle), longueurs S (standard) ou D (courte)
• Option de couple élevé : suffixe G ; structure spéciale de générateur à trois ondes : suffixe T
• Type de générateur d'ondes : C = type de composant, U = type combiné
• Code de projet personnalisé : E001
