Réducteur harmonique NLGS-C-Ⅰ
coaxialà arbre plein1 - 5 Nm

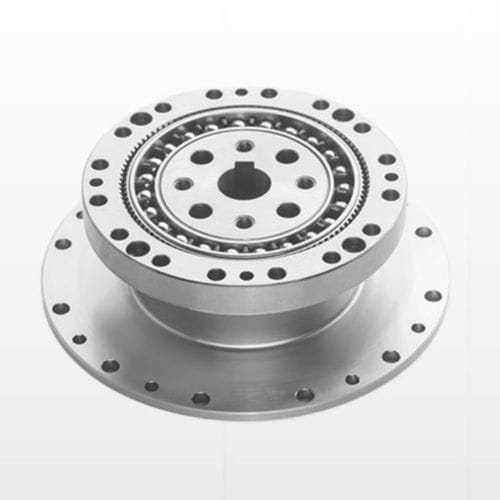

Réducteur harmonique - NLGS-C-Ⅰ - DESBOER - coaxial / à arbre plein / 1 - 5 Nm
Réducteur harmonique - NLGS-C-Ⅰ - DESBOER - coaxial / à arbre plein / 1 - 5 Nm

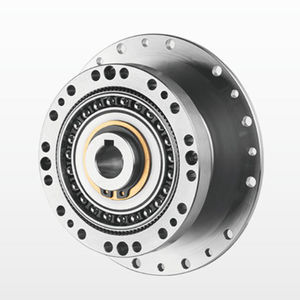

Réducteur harmonique - NLGS-C-Ⅰ - DESBOER - coaxial / à arbre plein / 1 - 5 Nm - image - 2

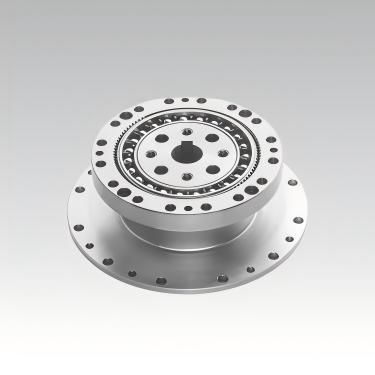

Réducteur harmonique - NLGS-C-Ⅰ - DESBOER - coaxial / à arbre plein / 1 - 5 Nm - image - 3
Réducteur harmonique - NLGS-C-Ⅰ - DESBOER - coaxial / à arbre plein / 1 - 5 Nm - image - 4
Réducteur harmonique - NLGS-C-Ⅰ - DESBOER - coaxial / à arbre plein / 1 - 5 Nm - image - 5
Réducteur harmonique - NLGS-C-Ⅰ - DESBOER - coaxial / à arbre plein / 1 - 5 Nm - image - 6
Réducteur harmonique - NLGS-C-Ⅰ - DESBOER - coaxial / à arbre plein / 1 - 5 Nm - image - 7
Réducteur harmonique - NLGS-C-Ⅰ - DESBOER - coaxial / à arbre plein / 1 - 5 Nm - image - 8
Réducteur harmonique - NLGS-C-Ⅰ - DESBOER - coaxial / à arbre plein / 1 - 5 Nm - image - 9
Réducteur harmonique - NLGS-C-Ⅰ - DESBOER - coaxial / à arbre plein / 1 - 5 Nm - image - 10
Réducteur harmonique - NLGS-C-Ⅰ - DESBOER - coaxial / à arbre plein / 1 - 5 Nm - image - 11
Réducteur harmonique - NLGS-C-Ⅰ - DESBOER - coaxial / à arbre plein / 1 - 5 Nm - image - 12
Réducteur harmonique - NLGS-C-Ⅰ - DESBOER - coaxial / à arbre plein / 1 - 5 Nm - image - 13
Réducteur harmonique - NLGS-C-Ⅰ - DESBOER - coaxial / à arbre plein / 1 - 5 Nm - image - 14
Réducteur harmonique - NLGS-C-Ⅰ - DESBOER - coaxial / à arbre plein / 1 - 5 Nm - image - 15
Réducteur harmonique - NLGS-C-Ⅰ - DESBOER - coaxial / à arbre plein / 1 - 5 Nm - image - 16
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de DESBOER

Caractéristiques

Type
harmonique
Orientation des axes
coaxial
Type d'arbre
à arbre plein
Couple
200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 500 - 1000 Nm, 20 - 50 Nm, 10 - 20 Nm, 1 - 5 Nm
Montage
à montage sur bride
Construction
compact
Nombre d'étages
mono-étagé
Performance
haute précision, silencieux, à haut rendement, fortes charges
Applications
pour textiles, pour la robotique, pour produits pharmaceutiques, pour machine d'emballage, pour machine de soudage, pour machine d'impression, pour machine-outil, pour équipement médical, pour automobile
Vitesse de rotation

Max: 8 500 rpm
(53 407,0751 rad.min-1)

Min: 3 000 rpm
(18 849,5559 rad.min-1)

Jeu

0,01 °

Rapport de réduction

Max: 160 unit

Min: 30 unit

Poids

Max: 1,9 kg
(4,19 lb)

Min: 0,09 kg
(0,2 lb)

Description

Produit
DESBOER NLGS-C-Ⅰ série Réducteur à onde de déformation

Présentation
  • Tailles : 11, 14, 17, 20, 25, 32, 40
  • Rapports de réduction disponibles : 30, 50, 80, 100, 120, 160 (autres sur demande)
  • Jeu (backlash) : ≤20 arcsec (typiquement ±20 arcsec)
  • Plage de couple de sortie nominal : 2,2 Nm (le plus petit) à 382 Nm (le plus grand)
  • Vitesse d'entrée max et vitesse d'entrée moyenne admissible : dépendant du modèle (ex. NLGS-14 jusqu'à 8500 tr/min / moy. 3500 tr/min ; NLGS-40 jusqu'à 4000 tr/min / moy. 3000 tr/min)


Instruction de commande
  • ① Nom du modèle — identifiant de série (ex. NLGS, NCGS, NCGD, NLGD, NLGST)
  • ② Code de taille — 11, 14, 17, 20, 25, 32, 40
  • ③ Rapport de réduction — ex. 30, 50, 80, 100, 120, 160
  • ④ Code de structure — variante structurelle selon codification fabricant
  • ⑤ Type de générateur d'onde — C = type composant ; U = type combiné
  • ⑥ Spécification personnalisée — codes projet/commande spéciale (ex. E001)


Principales caractéristiques
  • Précision de positionnement et de rotation élevée grâce au chevauchement de plusieurs dents en positions symétriques, réduisant l'impact des erreurs de pas.
  • Rapports de transmission élevés en une seule étape (généralement i = 30–500) avec une structure simple en trois éléments coaxiaux.
  • Grande capacité d'appui due au contact de surface des dents et au nombre important de dents en engagement simultané.
  • Dimensions compactes et masse réduite par rapport aux dispositifs d'engrenage conventionnels pour un même couple.
  • Efficacité de transmission, longue durée de vie et fonctionnement silencieux et régulier avec faibles chocs.


Points techniques sélectionnés
  • Ex. NLGS-14, rapport 30 — Couple nominal 2,2 Nm ; démarrage/arrêt 4,5 Nm ; charge moy. 3,4 Nm ; entrée max 8500 tr/min ; jeu ±20 arcsec ; durée de vie ≈10 000–15 000 h ; poids ≈0,09 kg.
  • Ex. NLGS-17, rapport 100 — Couple nominal ≈31 Nm ; démarrage/arrêt ≈70 Nm ; charge moy. ≈51 Nm ; entrée max ≈7300 tr/min ; jeu ±20 arcsec ; durée de vie ≈15 000 h ; poids ≈0,19 kg.
  • Ex. NLGS-25, rapport 100 — Couple nominal ≈87 Nm ; démarrage/arrêt ≈204 Nm ; charge moy. ≈140 Nm ; entrée max ≈5600 tr/min ; durée de vie ≈15 000 h ; poids ≈0,41 kg.
  • Ex. NLGS-32, rapport 100 — Couple nominal ≈178 Nm ; démarrage/arrêt ≈433 Nm ; charge moy. ≈281 Nm ; entrée max ≈4800 tr/min ; durée de vie ≈15 000 h ; poids ≈1,00 kg.
  • Ex. NLGS-40, rapport 120 — Couple nominal ≈382 Nm ; démarrage/arrêt ≈802 Nm ; charge moy. ≈586 Nm ; entrée max ≈4000 tr/min ; durée de vie ≈15 000 h ; poids ≈1,9 kg.


Méthodes d'installation (résumé)
  • Méthode 1 : Fixer le réducteur à la bride de sortie et aligner la bride d'entrée sur la rainure circulaire ; remplir le générateur d'onde, la cavité du réducteur et la cavité de la bride moteur avec la graisse spécifiée ; monter le moteur et la bride ; fixer le générateur d'onde sur l'arbre moteur avec vis et rondelles ; insérer en rotation lente le générateur d'onde dans le réducteur ; utiliser des vis haute résistance (classe 12.9) avec frein‑filet ; faire tourner le moteur à faible vitesse (~100 tr/min) avant le serrage final ; respecter les précisions de bride et dimensions de cavité indiquées dans la documentation.
  • Méthode 2 : Raccorder réducteur et moteur par bride ; remplir les cavités de graisse et lubrifier le générateur d'onde ; fixer le générateur d'onde à l'arbre moteur ; remplir la cavité de la bride de sortie et connecter à la rainure circulaire ; suivre les mêmes recommandations de couple et de fixation que pour la Méthode 1.


Remarques
  • Code de lieu de production : N = code usine.
  • Formes de flexspline : L = type « top‑hat », C = type « cup ».
  • Longueur de flexspline : S = standard, D = tube court.
  • Suffixe G indique conception haute‑couple ; T indique structure spéciale à trois générateurs d'onde.


Caractéristiques / spécifications techniques
  • Série : NLGS‑C‑Ⅰ (variants associés : NCGS, NCGD, NLGD, NLGST)
  • Tailles : 11, 14, 17, 20, 25, 32, 40
  • Rapports de réduction : courants 30, 50, 80, 100, 120, 160 (autres sur demande)
  • Jeu : ≤20 arcsec (typique ±20 arcsec)
  • Couple de sortie nominal : de 2,2 Nm à 382 Nm selon modèle/rapport
  • Vitesses d'entrée maximales et moyennes admissibles : dépendant du modèle (consulter les tableaux techniques)
  • Couple de démarrage, durée de vie et poids spécifiés par modèle/rapport dans les tableaux ; consulter la fiche technique pour les tableaux complets et les codes de commande.

Catalogues

Plus d'informations sur le site de DESBOER

Autres produits DESBOER

Strain Wave Gear
