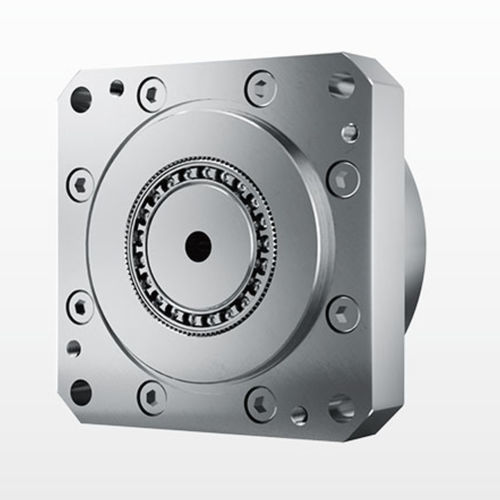

Réducteur harmonique NCGF-U-I

coaxial1 - 5 Nm5 - 10 Nm

Suivi du produit Réducteur à ondes de contrainte DESBOERN série NCGF-U-I

• Modèle : 11\14
• Rapport de réduction : 50 - 100
• Flash : 930arcsec
• Couple de sortie nominal : 3.5-7.8 Nm

Instructions de commande ① Nom du modèle | ② Code de spécification | ③ Rapport de réduction | ④ Code de structure | ⑤ Type de générateur | ⑥ Spécification personnalisée (Lieu de production : N est le code de l'usine) (Forme de l'arbre flexible : L type chapeau, C type tasse) (Longueur de l'arbre flexible : S type standard, D type tube court) (Conception à couple élevé : G pour la conception à couple élevé, blanc pour le type standard) (Structure spéciale : T pour la structure du générateur à trois ondes) Caractéristiques principales Haute précision : plusieurs dents s'engrènent en même temps dans deux positions symétriques à 180 degrés, ce qui réduit l'erreur de pas de l'engrenage et l'erreur de pas cumulée et assure une grande précision de position et de rotation. Rapport de transmission élevé : la transmission d'ondes de déformation à un étage peut atteindre i = 30-500 avec une structure simple ; trois pièces de base sur le même axe permettent d'obtenir un rapport de vitesse élevé. Capacité de charge élevée : les dents d'engrènement et le contact de surface combinés à plusieurs dents d'engrènement simultanées réduisent la charge surfacique et augmentent la capacité de charge par rapport à d'autres formes de transmission. Petite taille et poids léger : le volume et le poids peuvent être considérablement réduits pour parvenir à une miniaturisation et à une conception légère. Efficacité de transmission élevée et longue durée de vie. Transmission en douceur, pas d'impact et peu de bruit. Caractéristiques techniques de la boîte de vitesses Réducteur à ondes de contrainte de type NCGF-11-00-U-I Modèle | Rapport de démultiplication | Vitesse nominale à 2000 r/min en entrée (Nm) | Couple maximal admissible au démarrage/à l'arrêt (Nm) | Couple maximal admissible sous charge moyenne (Nm) | Couple maximal admissible momentané (Nm) | Vitesse d'entrée maximale admissible (tr/min) | Vitesse d'entrée moyenne admissible (tr/min) | Couple de démarrage | Jeu angulaire (arcsec) | Durée de vie (heure) | Poids (Kg) NCGF-11 | 50 | 3.5 | 8.3 | 5.5 | 17 | 8500 | 3500 | 2 | 30 | 10000 | 0.17 NCGF-11 | 100 | 5 | 11 | 8.9 | 25 | 8500 | 3500 | 1.5 | 30 | 10000 | 0.17 Réducteur à ondes de contrainte NCGF-14-00-U-I Modèle | Rapport d'engrenage | Vitesse nominale à 2000 r/min Entrée (Nm) | Couple maximal admissible au démarrage/à l'arrêt (Nm) | Couple de charge moyen maximal admissible (Nm) | Couple momentané maximal admissible (Nm) | Vitesse d'entrée maximale admissible (tr/min) | Vitesse d'entrée moyenne admissible (tr/min) | Couple de démarrage | Jeu angulaire (arcsec) | Durée de vie (heure) | Poids (Kg) NCGF-14 | 50 | 5.4 | 18 | 6.9 | 35 | 8500 | 3500 | 4.1 | 20 | 10000 | 0.39 NCGF-14 | 80 | 7.8 | 23 | 11 | 47 | 8500 | 3500 | 2.8 | 20 | 15000 | 0.39 NCGF-14 | 100 | 7.8 | 28 | 11 | 54 | 8500 | 3500 | 2.5 | 20 | 15000 | 0.39 Caractristiques / spc9cifications techniques

• Série : NCGF-U-I
• Modèles / Codes de spécification : 11, 14 (autres : 17, 20, 25, 32, 40, etc.)
• Ratios de réduction disponibles : 30, 50, 80, 100, 120, 160, etc.
• Formes de flexspline : L = type chapeau, C = type coupelle
• Longueur des plis flexibles : S = type standard, D = type tube court
• Type de générateur d'ondes : C = type de composant, U = type combiné
• Option de couple élevé : G = conception à couple élevé (vide = type standard)
• Code de projet personnalisé : E001 pour les réducteurs à ondes de contrainte personnalisés
• Décalage typique : 830 arcsec (certaines listes indiquent 20 arcsec pour des modèles spécifiques)
• Gamme de couple de sortie nominale indiquée : 3.5 6 7,8 Nm selon le modèle et le rapport
• La durée de vie nominale indiquée : 10000 615000 heures selon le modèle/rapport
