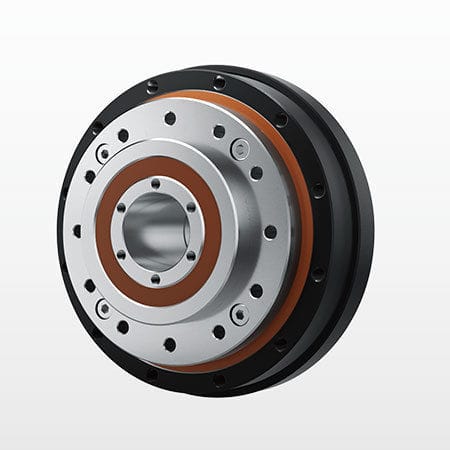

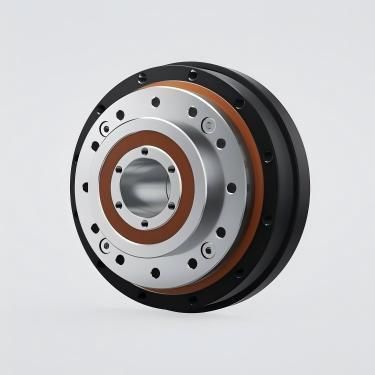

Réducteur harmonique NLGD-U-III

harmoniquecoaxial1 - 5 Nm

Nom du produit Réducteur à ondes de contrainte DESBOERN série NLGD-U-III Description générale Réducteur à ondes de contrainte (harmoniques) de la série NLGD-U-III. Modèles disponibles : 14\17\20\25\32. Rapports de réduction disponibles : 50, 80, 100, 120, 160 (selon le modèle). Jeu angulaire : ≤20 arcsec. Plage de couple de sortie nominal : 3.7 - 96 Nm. Instructions de commande ① Nom du modèle ② Code de spécification ③ Rapport de réduction (exemples : 30, 50, 80, 100, 120, 160) ④ Code de la structure ⑤ Type de générateur (C = type de composant, U = type combiné) ⑥ Spécification personnalisée (E001 = code de projet pour les réducteurs personnalisés) Explications supplémentaires sur les codes : - Lieu de production : "N" est le code de l'usine - Forme Flexspline : L = type chapeau, C = type coupelle - Longueur de l'embout Flexspline : S = type standard, D = type tube court - Modèle à couple élevé : G = conception à couple élevé, blanc = type standard - Structure spéciale : T = boîte de vitesses à structure de générateur à trois ondes Caractéristiques principales

• Haute précision : plusieurs dents s'engrènent simultanément à deux positions symétriques de 180° afin de moyenner les erreurs de pas pour une très grande précision de position et de rotation.
• Rapport de transmission important : la transmission d'ondes de déformation à un étage peut atteindre i = 30-500 avec une structure coaxiale compacte en trois parties.
• Capacité de charge élevée : les multiples dents engrenantes et le contact de surface réduisent la charge surfacique unitaire, ce qui donne une capacité de charge plus élevée que de nombreuses autres formes de transmission.
• Petite taille et poids léger : permet la miniaturisation et la réduction du poids par rapport aux dispositifs d'engrenage ordinaires.
• Efficacité de transmission élevée, longue durée de vie, transmission en douceur, faible bruit et faible impact.

Caractéristiques techniques de la boîte de vitesses (tableaux des modèles sélectionnés) NLGD-14 (boîte de vitesses à ondes de contrainte) : - Rapport de démultiplication 50 - Couple nominal (Nm) : 3.7 ; Couple max. admissible pendant le démarrage/arrêt (Nm) : 12 ; Couple max. admissible en charge moyenne (Nm) : 4.8 ; Couple momentané max. autorisé (Nm) : 23 ; Vitesse d'entrée max. admissible (tr/min) : 8500 ; Vitesse d'entrée moyenne admissible (tr/min) : 3500 ; Couple de démarrage (cNm) : 11 ; Jeu angulaire (arcsec) : 20 ; Durée de vie (heure) : 9000 ; Poids (Kg) : 0.49 - Rapport de démultiplication 80 - Couple nominal (Nm) : 5.4 ; Démarrage/arrêt max : 16 ; Charge moyenne max : 7.7 ; Charge maximale momentanée (Nm) : 35 ; Couple de démarrage (cNm) : 9.0 ; Jeu : 20 ; Durée de vie : 10000 ; Poids : 0.49 - Rapport de démultiplication 100 - Couple nominal (Nm) : 5.4 ; Démarrage/arrêt max : 19 ; Charge moyenne max : 7.7 ; Charge maximale momentanée (Nm) : 35 ; Couple de démarrage (cNm) : 8.7 ; Jeu : 20 ; Durée de vie : 10000 ; Poids : 0.49 NLGD-17 (réducteur à ondes de contrainte) : - Rapport de démultiplication 50 - Couple nominal (Nm) : 11 ; Démarrage/arrêt max : 23 ; Charge moyenne max : 18 ; Charge maximale momentanée (Nm) : 48 ; Vitesse d'entrée max. admissible (tr/min) : 7300 ; Vitesse d'entrée moyenne admissible (tr/min) : 3500 ; Couple de démarrage (cNm) : 39 ; Jeu angulaire (arcsec) : 20 ; Durée de vie : 9000 ; Poids (Kg) : 0.66 - Rapport de démultiplication 80 - Couple nominal (Nm) : 15 ; Démarrage/arrêt max : 29 ; Charge moyenne max : 19 ; Charge maximale momentanée (Nm) : 61 ; Couple de démarrage (cNm) : 34 ; Jeu : 20 ; Durée de vie : 10000 ; Poids : 0.66 - Rapport de démultiplication 100 - Couple nominal (Nm) : 16 ; Démarrage/arrêt max : 37 ; Charge moyenne max : 27 ; Charge maximale momentanée (Nm) : 71 ; Couple de démarrage (cNm) : 37 ; Jeu : 20 ; Durée de vie : 10000 ; Poids : 0.66 - Rapport de démultiplication 120 - Couple nominal (Nm) : 16 ; Démarrage/arrêt max : 37 ; Charge moyenne max : 27 ; Charge maximale momentanée (Nm) : 71 ; Couple de démarrage (cNm) : 34 ; Jeu : 20 ; Durée de vie : 10000 ; Poids : 0.66 NLGD-20 (réducteur à ondes de contrainte) : - Rapport de démultiplication 50 - Couple nominal (Nm) : 17 ; Démarrage/arrêt max : 39 ; Charge moyenne max : 24 ; Charge maximale momentanée (Nm) : 69 ; Vitesse d'entrée max. admissible (tr/min) : 6500 ; Vitesse d'entrée moyenne admissible (tr/min) : 3500 ; Couple de démarrage (cNm) : 53 ; Jeu angulaire (arcsec) : 20 ; Durée de vie : 9000 ; Poids (Kg) : 0.84 - Rapport de démultiplication 80 - Couple nominal (Nm) : 24 ; Démarrage/arrêt max : 51 ; Charge moyenne max : 33 ; Charge maximale momentanée (Nm) : 89 ; Couple de démarrage (cNm) : 44 ; Jeu : 20 ; Durée de vie : 10000 ; Poids : 0.84 - Rapport de démultiplication 100 - Couple nominal (Nm) : 28 ; Démarrage/arrêt max : 57 ; Charge moyenne max : 34 ; Charge maximale momentanée (Nm) : 95 ; Couple de démarrage (cNm) : 49 ; Jeu : 20 ; Durée de vie : 10000 ; Poids : 0.84 - Rapport de démultiplication 120 - Couple nominal (Nm) : 28 ; Démarrage/arrêt max : 60 ; Charge moyenne max : 34 ; Charge maximale momentanée (Nm) : 95 ; Couple de démarrage (cNm) : 49 ; Jeu : 20 ; Durée de vie : 10000 ; Poids : 0.84 - Rapport de démultiplication 160 - Couple nominal (Nm) : 28 ; Démarrage/arrêt max : 64 ; Charge moyenne max : 34 ; Charge maximale momentanée (Nm) : 95 ; Couple de démarrage (cNm) : 48 ; Jeu : 20 ; Durée de vie : 10000 ; Poids : 0.84 NLGD-25 (réducteur à ondes de contrainte) : - Rapport de démultiplication 50 - Couple nominal (Nm) : 27 ; Démarrage/arrêt max : 69 ; Charge moyenne max : 38 ; Charge maximale momentanée (Nm) : 127 ; Vitesse d'entrée max. admissible (tr/min) : 5600 ; Vitesse d'entrée moyenne admissible (tr/min) : 3500 ; Couple de démarrage (cNm) : 79 ; Jeu angulaire (arcsec) : 20 ; Durée de vie : 9000 ; Poids (Kg) : 1.4 - Rapport de démultiplication 80 - Couple nominal (Nm) : 44 ; Démarrage/arrêt max : 96 ; Charge moyenne max : 60 ; Charge maximale momentanée (Nm) : 179 ; Couple de démarrage (cNm) : 66 ; Jeu : 20 ; Durée de vie : 10000 ; Poids : 1,4 - Rapport de démultiplication 100 - Couple nominal (Nm) : 47 ; Démarrage/arrêt max : 110 ; Charge moyenne max : 75 ; Charge maximale momentanée (Nm) : 184 ; Couple de démarrage (cNm) : 73 ; Jeu : 20 ; Durée de vie : 10000 ; Poids : 1,4 - Rapport de démultiplication 120 - Couple nominal (Nm) : 47 ; Démarrage/arrêt max : 117 ; Charge moyenne max : 75 ; Charge maximale momentanée (Nm) : 204 ; Couple de démarrage (cNm) : 73 ; Jeu : 20 ; Durée de vie : 10000 ; Poids : 1,4 - Rapport de démultiplication 160 - Couple nominal (Nm) : 47 ; Démarrage/arrêt max : 123 ; Charge moyenne max : 75 ; Charge maximale momentanée (Nm) : 204 ; Couple de démarrage (cNm) : 72 ; Jeu : 20 ; Durée de vie : 10000 ; Poids : 1.4 NLGD-32 (réducteur à ondes de contrainte) : - Rapport de démultiplication 50 - Couple nominal (Nm) : 53 ; Démarrage/arrêt max : 151 ; Charge moyenne max : 75 ; Charge maximale momentanée (Nm) : 268 ; Vitesse d'entrée max. admissible (tr/min) : 4800 ; Vitesse d'entrée moyenne autorisée (tr/min) : 3500 ; Couple de démarrage (cNm) : 114 ; Jeu angulaire (arcsec) : 20 ; Durée de vie : 9000 ; Poids (Kg) : 2.7 - Rapport de démultiplication 80 - Couple nominal (Nm) : 83 ; Démarrage/arrêt max : 213 ; Charge moyenne max : 117 ; Charge maximale momentanée (Nm) : 398 ; Couple de démarrage (cNm) : 108 ; Jeu : 20 ; Durée de vie : 10000 ; Poids : 2,7 - Rapport de démultiplication 100 - Couple nominal (Nm) : 96 ; Démarrage/arrêt max : 233 ; Charge moyenne max : 151 ; Charge maximale momentanée (Nm) : 420 ; Couple de démarrage (cNm) : 101 ; Jeu : 20 ; Durée de vie : 10000 ; Poids : 2.7 - Rapport de démultiplication 120 - Couple nominal (Nm) : 96 ; Démarrage/arrêt max : 247 ; Charge moyenne max : 151 ; Charge maximale momentanée (Nm) : 445 ; Couple de démarrage (cNm) : 99 ; Jeu : 20 ; Durée de vie : 10000 ; Poids : 2,7 - Rapport de démultiplication 160 - Couple nominal (Nm) : 96 ; Démarrage/arrêt max : 261 ; Charge moyenne max : 151 ; Charge maximale momentanée (Nm) : 445 ; Couple de démarrage (cNm) : 97 ; Jeu : 20 ; Durée de vie : 10000 ; Poids : 2.7 Caractéristiques / Spécifications techniques

• Série : NLGD-U-III Series
• Modèles : 14, 17, 20, 25, 32 (autres disponibles)
• Ratios de réduction : 50, 80, 100, 120, 160 (varie selon le modèle)
• Contrecoup : ≤20 arcsec (typique)
• Gamme de couple de sortie nominale : ~3,7 à 96 Nm (selon le modèle et le rapport)
• Vitesses d'entrée maximales admissibles : en fonction du modèle (env. 4800-8500 tr/min)
• Vitesse d'entrée moyenne autorisée : typiquement 3500 tr/min
• Couple de démarrage indiqué en cNm par modèle/rapport dans les tableaux ci-dessus
• Durée de vie : typiquement 9000-10000 heures (en fonction du modèle/rapport)
• Poids : en fonction du modèle (exemples : 0,49 kg pour NLGD-14 jusqu'à ~2,7 kg pour NLGD-32)
