Capteur de proximité inductif CL30-RN22AKF1
cylindriqueM30avec fonction de commutation

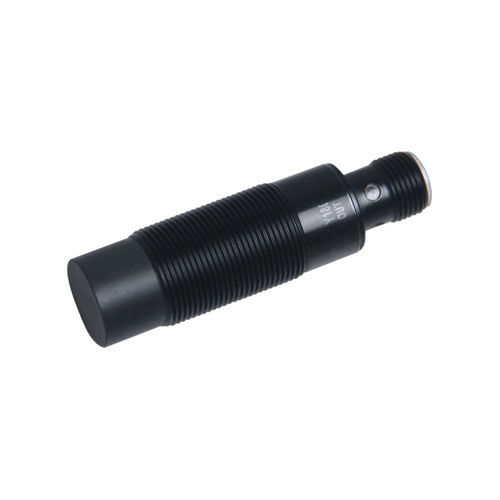

Capteur de proximité inductif - CL30-RN22AKF1 - CHANKO SENSOR - cylindrique / M30 / avec fonction de commutation
Capteur de proximité inductif - CL30-RN22AKF1 - CHANKO SENSOR - cylindrique / M30 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M30
Signal de sortie
avec fonction de commutation, 2 fils
Tension d'alimentation
24 Vca, 220 Vca
Montage
non-noyé
Matériau
en laiton, en PTFE
Niveau de protection
IP67
Plage de mesure

2,2 cm
(0,87 in)

Température de process

Min: -25 °C
(-13 °F)

Max: 70 °C
(158 °F)

Description

Produit
  • Référence: CL30-RN22AKF1
  • Série: capteurs de proximité inductifs CL30


Caractéristiques principales
  • Type: résistant aux projections de soudure
  • Distance de détection: 22 mm
  • Boîtier: cylindrique, M30
  • Principe de détection: inductif
  • Sortie: AC 2 fils, normalement ouverte (NO)
  • Longueur de câble: 2 m


Spécifications techniques
  • Direction de détection: frontale
  • Fréquence de commutation: 25 Hz
  • Temps de réponse: 20 ms
  • Cible détectable: objets métalliques
  • Accessoires: certificat de conformité
  • Hystérésis: inférieur à 10 % de la distance de détection
  • Objet d'essai standard: fer 66×66×1 mm
  • Dérive en température: ±10 % de la distance de détection sur la plage -25 à +70 °C (référence +23 °C)
  • Matériaux: boîtier en laiton avec revêtement PTFE ; face de détection en PTFE ; câble en PVC


Paramètres mécaniques/électriques
  • Type de sortie: AC 2 fils NO
  • Tension d'alimentation: AC 24–220 V
  • Alimentation: 2 fils AC
  • Indice de protection: IP67
  • Connexion: câble moulé
  • Type de signal: commutation
  • Mode de fonctionnement: normalement ouvert
  • Montage: non affleurant (non encastrable)
  • Indicateur: LED de sortie rouge
  • Influence de la tension: ±1 % de variation de distance dans ±15 % de la tension nominale
  • Résistance d'isolement: ≥50 MΩ (DC 500 V)
  • Capacité de commutation: 5–200 mA
  • Courant de fuite: ≤1,7 mA
  • Résistance aux chocs: 500 m/s², directions X/Y/Z, 3 fois
  • Tension d'essai: AC 1000 V, 50/60 Hz, 1 min entre parties actives et boîtier
  • Résistance aux vibrations: 10–55 Hz, amplitude double 1,5 mm, directions X/Y/Z, 2 h
  • Poids: env. 237 g


Environnement d'utilisation
  • Température de fonctionnement: -25 à +70 °C


Résumé / spécifications
  • Référence: CL30-RN22AKF1
  • Série: CL30 series
  • Type: capteur de proximité inductif résistant aux projections de soudure
  • Distance de détection: 22 mm
  • Boîtier / montage: M30, non affleurant
  • Alimentation: AC 24–220 V (2 fils AC)
  • Sortie: AC 2 fils NO, sortie de commutation (5–200 mA)
  • Indice de protection: IP67
  • Câble: câble moulé, longueur 2 m
  • Temps de réponse / fréquence: 20 ms / 25 Hz
  • Température de fonctionnement: -25 à +70 °C
  • Matériaux: laiton avec revêtement PTFE (boîtier), PTFE (face de détection), PVC (câble)
  • Poids: env. 237 g
