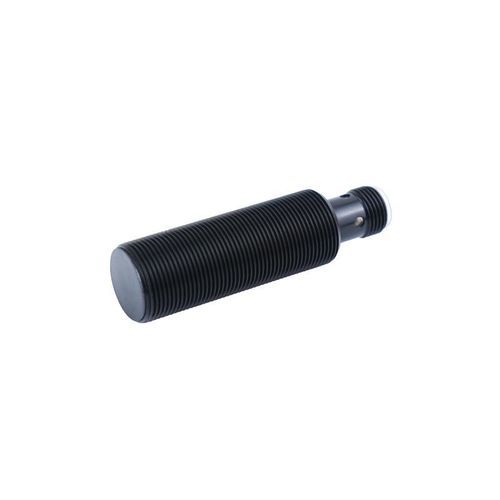

Capteur de proximité inductif CL18-RF8DLF1-A
cylindriqueM182 fils

Capteur de proximité inductif - CL18-RF8DLF1-A - CHANKO SENSOR - cylindrique / M18 / 2 fils
Capteur de proximité inductif - CL18-RF8DLF1-A - CHANKO SENSOR - cylindrique / M18 / 2 fils
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M18
Signal de sortie
2 fils
Connexion électrique
fils nus
Tension d'alimentation
DC
Montage
noyé
Matériau
en laiton, en PVC, en PTFE
Niveau de protection
IP67
Plage de mesure

0,8 cm
(0,31 in)

Température de process

Min: -25 °C
(-13 °F)

Max: 70 °C
(158 °F)

Description

Présentation
  • Famille: capteurs de proximité inductifs série CL18
  • Modèle: CL18-RF8DLF1-A
  • Type: résistant aux projections de soudure
  • Principe de détection: inductif (détection de métal)
  • Format: M18, corps cylindrique
  • Distance de détection: 8 mm
  • Sortie: DC 2‑fils, normalement ouverte (NO)
  • Longueur de câble: 2 m


Caractéristiques techniques
  • Distance de détection: 8 mm (objet standard: Fe 24×24×1 mm)
  • Direction de détection: frontale
  • Fréquence de commutation: 600 Hz
  • Temps de réponse: 800 μs
  • Hystérésis: <10 % de la distance de détection
  • Dérive en température: ±10 % max entre -25 et +70 °C par rapport à +23 °C
  • Matériaux: boîtier laiton plaqué Teflon; face détectrice Teflon; câble PVC
  • Accessoires: 2 écrous, 1 rondelle à dents internes, certificat


Paramètres mécaniques / électriques
  • Type de sortie: DC 2‑fils NO (normalement ouvert)
  • Tension d'alimentation: DC 12–24 V
  • Indice de protection: IP67
  • Connexion: connecteur
  • Type de signal: sortie commutée
  • Montage: encastré (incrustable)
  • Indicateur: LED rouge de sortie
  • Influence de la tension: <±1 % de variation de la distance de détection pour ±15 % d'écart de tension
  • Résistance d'isolement: ≥50 MΩ (DC 500 V)
  • Capacité de commutation: 3–100 mA
  • Courant de fuite: ≤0,8 mA
  • Résistance aux chocs: 500 m/s², 3 chocs par axe
  • Tension d'isolement: AC 1000 V 50/60 Hz 1 min (entre parties actives et boîtier)
  • Résistance aux vibrations: 10–55 Hz, amplitude double 1,5 mm, 2 h par axe
  • Poids: env. 153 g


Environnement d'utilisation
  • Température de fonctionnement: -25 à +70 °C


Applications recommandées
  • Industrie électronique (3C)
  • Systèmes de parking automatisés
  • Logistique et entreposage


Caractéristiques / Spécifications (récapitulatif)
  • Modèle: CL18-RF8DLF1-A
  • Série: CL18
  • Type: capteur de proximité inductif résistant aux projections de soudure
  • Distance de détection: 8 mm (Fe 24×24×1 mm)
  • Format: M18 cylindrique, montage encastré
  • Alimentation / sortie: DC 12–24 V, DC 2‑fils NO
  • Indice de protection: IP67
  • Température de fonctionnement: -25 à +70 °C
  • Matériaux: boîtier laiton plaqué Teflon, face détectrice Teflon, câble PVC
  • Accessoires: 2 écrous, 1 rondelle à dents internes, certificat

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de CHANKO SENSOR
Plus d'informations sur le site de CHANKO SENSOR

Autres produits CHANKO SENSOR

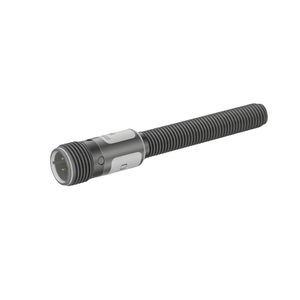

CL Series Inductive Proximity Sensor Solder-proof Type
