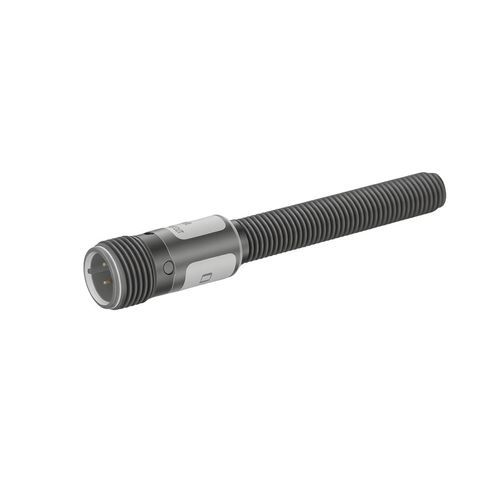

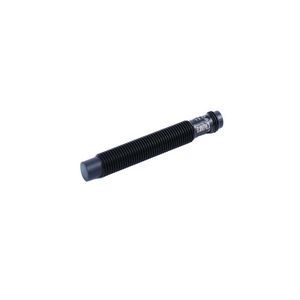

Capteur de proximité inductif CL08 series
cylindriqueM8avec fonction de commutation

Capteur de proximité inductif - CL08 series - CHANKO SENSOR - cylindrique / M8 / avec fonction de commutation
Capteur de proximité inductif - CL08 series - CHANKO SENSOR - cylindrique / M8 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M8
Signal de sortie
avec fonction de commutation, 2 fils
Connexion électrique
connecteur M8
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Matériau
en laiton, en PVC, en PTFE
Niveau de protection
IP67
Applications
industriel
Autres caractéristiques
sans contact, miniature
Plage de mesure

0,2 cm
(0,08 in)

Température de process

Min: -25 °C
(-13 °F)

Max: 70 °C
(158 °F)

Description

Aperçu du produit
  • Type de produit : version résistante aux projections de soudure
  • Distance de détection : 2 mm
  • Forme : cylindrique (M8)
  • Principe de détection : inductif (détection de métal)
  • Sortie : DC 2 fils, NO (normalement ouverte)
  • Longueur du câble : 2 m
  • Direction de détection : avant
  • Fréquence de réponse : 1200 Hz ; temps de réponse : 400 μs


Caractéristiques techniques
  • Objet détectable : pièces métalliques
  • Objet de référence : fer 8 × 8 × 1 mm
  • Hystérésis : inférieure à 10 % de la distance de détection
  • Dérive en température : ±10 % de la distance de détection sur -25 ~ +70 °C (référence +23 °C)
  • Matériaux : corps – laiton avec revêtement Téflon ; face de détection – Téflon ; câble – PVC


Paramètres mécaniques/électriques
  • Type de sortie : DC 2 fils NO
  • Tension d'alimentation : DC 12 ~ 24 V
  • Alimentation : deux fils DC
  • Indice de protection : IP67
  • Connexion : connecteur
  • Type de signal : signal tout ou rien
  • Mode de fonctionnement : normalement ouvert
  • Montage : encastré
  • Indicateur : LED de sortie rouge
  • Influence de la tension : variation de détection ≤ ±1 % pour ±15 % de variation d'alimentation
  • Résistance d'isolement : ≥ 50 MΩ (DC 500 V)
  • Capacité de commutation : 3–100 mA
  • Courant de fuite : ≤ 0,8 mA
  • Résistance aux chocs : 500 m/s², 3 fois en X, Y, Z
  • Tension de tenue : AC 1000 V, 50/60 Hz, 1 min (parties actives vs boîtier)
  • Vibration : 10–55 Hz, amplitude double 1,5 mm, 2 h par axe
  • Poids : env. 40 g


Environnement d'utilisation
  • Température ambiante : -25 ~ +70 °C


Accessoires
  • Fourni : 2 ecrous, 1 rondelle dentée, certificat


Caractéristiques / Applications
  • Série : capteurs de proximité CL08
  • Modèle : CL08-RF2DLF1-A
  • Distance de détection courte (2 mm) pour détections de précision
  • Détection inductive des métaux, réponse rapide (400 μs) et fréquence élevée (1200 Hz)
  • Large plage d'alimentation DC (12–24 V) en montage deux fils
  • Indice IP67, résistant aux vibrations et aux chocs pour environnements industriels
  • Matériaux et surface Téflon adaptés aux environnements de soudure / usinage Téflon
  • Applications typiques : électronique 3C, parkings automatisés, logistique et stockage pour détection de pièces métalliques
