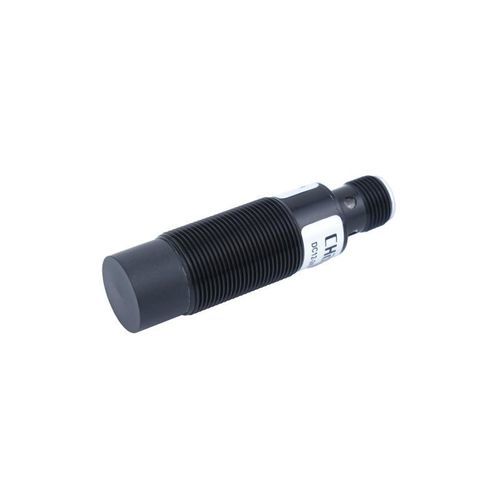

Capteur de proximité inductif CL18-RN12AKF1-A
cylindriqueM18avec fonction de commutation

Capteur de proximité inductif - CL18-RN12AKF1-A - CHANKO SENSOR - cylindrique / M18 / avec fonction de commutation
Capteur de proximité inductif - CL18-RN12AKF1-A - CHANKO SENSOR - cylindrique / M18 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M18
Signal de sortie
avec fonction de commutation, 2 fils
Tension d'alimentation
AC, 24 Vca, 220 Vca
Montage
non-noyé
Matériau
en laiton, en PVC, en PTFE
Niveau de protection
IP67
Plage de mesure

1,2 cm
(0,47 in)

Température de process

Min: -25 °C
(-13 °F)

Max: 70 °C
(158 °F)

Description

Produit
  • Type : capteur de proximité inductif
  • Modèle : CL18-RN12AKF1-A
  • Série : CL18
  • Type : résistant à la soudure


Principales caractéristiques
  • Distance de détection : 12 mm
  • Diamètre : M18 (cylindrique)
  • Sortie : AC deux fils, normalement ouverte (NO)
  • Indice de protection : IP67
  • Tension d'alimentation : AC 24–220 V


Caractéristiques techniques
  • Longueur de câble : 2 m
  • Direction de détection : frontale
  • Fréquence de fonctionnement : 25 Hz
  • Temps de réponse : 20 ms
  • Type de cible : pièces métalliques (cible standard : acier 36×36×1 mm)
  • Hystérésis : <10 % de la distance de détection
  • Dérive thermique : ±10 % sur la plage -25 à +70 °C (référence +23 °C)
  • Matériaux : corps en laiton plaqué PTFE ; face de détection en PTFE ; câble PVC
  • Poids : env. 160 g


Paramètres mécaniques / électriques
  • Mode de sortie : AC deux fils NO
  • Tension d'alimentation : AC 24–220 V
  • Type d'alimentation : AC deux fils
  • Connexion : connecteur
  • Type de signal : sortie tout ou rien
  • Montage : non affleurant
  • Indicateur : LED de sortie rouge
  • Influence de la tension : ±15 % de variation d'alimentation → variation de distance ≤ ±1 %
  • Résistance d'isolement : ≥50 MΩ (DC 500 V)
  • Capacité de commutation : 5–200 mA
  • Courant de fuite : <1,7 mA
  • Résistance aux chocs : 500 m/s², 3 chocs par axe (X, Y, Z)
  • Tension d'essai : AC 1000 V 50/60 Hz 1 min entre parties actives et boîtier
  • Résistance aux vibrations : 10–55 Hz, double amplitude 1,5 mm, 2 h par axe


Environnement d'utilisation
  • Température de fonctionnement : -25 à +70 °C


Accessoires
  • 2 écrous, 1 rondelle dentée intérieure, certificat de conformité


Applications
  • Détection de métal en automatisme industriel ; adapté aux environnements de soudure grâce à sa conception résistante à la soudure
