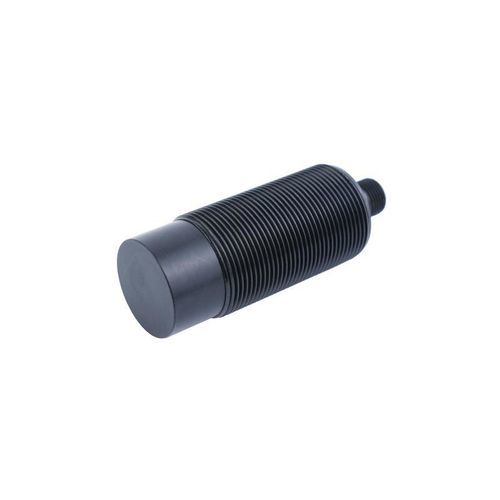

Capteur de proximité inductif CL30-RN30DNF1-A

cylindriqueM30NPN

Description produit
Capteur de proximité inductif de la série CL30, modèle CL30-RN30DNF1-A. Conception anti-projections de soudure, boîtier cylindrique M30, détection frontale pour cibles métalliques, sortie NPN normalement ouverte (NO), distance de détection nominale 30 mm.

Caractéristiques principales

• Type: Anti-projections de soudure
• Distance de détection: 30 mm
• Forme: Cylindrique
• Principe de détection: Inductif
• Dimensions: M30
• Sortie: NPN NO (normalement ouverte)
• Longueur de câble: 2 m
• Direction de détection: Frontale
• Fréquence de commutation: 100 Hz
• Temps de réponse: 5 ms
• Objets détectés: Matériaux métalliques
• Caractéristique spéciale: Résistance aux projections de soudure
• Accessoires: Certificat de conformité
• Hystérésis: Inférieure à 10% de la distance de détection
• Objet de test standard: Fer 90×90×1 mm
• Dérive en température: ±10% de la distance de détection sur la plage -25 à +70 °C (référence +23 °C)
• Matériaux: Boîtier: laiton plaqué Téflon ; face de détection: Téflon ; câble: PVC

Paramètres mécaniques / électriques

• Type de sortie: NPN NO (normalement ouverte)
• Tension d'alimentation: DC 12–24 V
• Alimentation: 3 fils DC
• Indice de protection: IP67
• Connexion: Connecteur
• Type de signal: Signal tout ou rien
• Mode de fonctionnement: Normalement ouvert
• Montage: Non affleurant
• Consommation: ≤ 13 mA
• Indicateur: LED rouge de sortie
• Circuits de protection: Protection contre les courts-circuits et surtensions
• Influence de la tension: Pour ±15% de variation d'alimentation, variation de la distance ≤ ±1%
• Courant de charge: ≤ 200 mA
• Résistance d'isolement: ≥ 50 MΩ (DC 500 V) entre parties actives et boîtier
• Résistance aux chocs: 500 m/s², directions X/Y/Z, 3 fois
• Tension d'essai: AC 1000 V 50/60 Hz 1 min entre parties actives et boîtier
• Résistance aux vibrations: 10–55 Hz, double amplitude 1,5 mm, directions X/Y/Z, 2 h
• Poids: env. 207 g

Environnement d'utilisation

• Température ambiante: -25 ~ +70 °C

Caractéristiques / spécifications techniques

• Modèle: CL30-RN30DNF1-A
• Série: Série CL30
• Distance de détection: 30 mm
• Profil: Cylindrique M30
• Principe: Inductif (pour métal)
• Sortie: NPN normalement ouverte (NO), signal tout ou rien
• Alimentation: DC 12–24 V, 3 fils
• Indice de protection: IP67
• Longueur de câble: 2 m
• Temps de réponse/fréquence: 5 ms / 100 Hz
• Température de fonctionnement: -25 ~ +70 °C
• Matériaux: Boîtier laiton plaqué Téflon ; face de détection Téflon ; câble PVC
• Inclus: Certificat de conformité
