Capteur de proximité inductif CL08-RN4DLF1-A
cylindriqueM8avec fonction de commutation

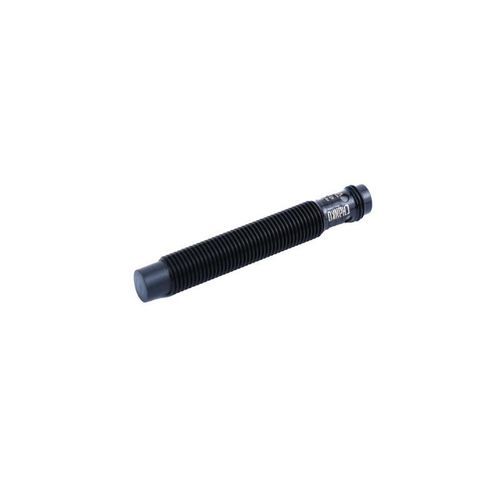

Capteur de proximité inductif - CL08-RN4DLF1-A - CHANKO SENSOR - cylindrique / M8 / avec fonction de commutation
Capteur de proximité inductif - CL08-RN4DLF1-A - CHANKO SENSOR - cylindrique / M8 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M8
Signal de sortie
avec fonction de commutation, 2 fils
Connexion électrique
fils nus
Tension d'alimentation
DC
Matériau
en laiton, en PVC, en PTFE
Niveau de protection
IP67
Autres caractéristiques
sans contact
Plage de mesure

0,4 cm
(0,16 in)

Température de process

Min: -25 °C
(-13 °F)

Max: 70 °C
(158 °F)

Description

Présentation du produit
  • Série produit : capteurs de proximité CL08
  • Modèle : CL08-RN4DLF1-A
  • Type : résistante à la soudure
  • Principe de détection : inductif (détection de métal)
  • Forme : cylindrique, dimension M8
  • Distance de détection : 4 mm
  • Orientation de détection : face avant
  • Longueur de câble : 2 m
  • Sortie : DC deux fils, normalement ouverte (NO)
  • Fréquence de réponse : 1000 Hz
  • Temps de réponse : 500 μs


Spécifications techniques
  • Objet standard de détection : fer 12 × 12 × 1 mm
  • Hystérésis : < 10% de la distance de détection
  • Dérive en fonction de la température : variation de la distance de détection dans ±10% sur -25 à +70 °C (référence +23 °C)
  • Matériaux : boîtier en laiton revêtu PTFE ; face de détection en PTFE ; câble en PVC
  • Accessoires : écrous ×2, rondelle dentée intérieure ×1, certificat de conformité


Paramètres mécaniques / électriques
  • Tension d'alimentation : DC 12 ~ 24 V
  • Alimentation : DC 2 fils
  • Indice de protection : IP67
  • Connexion : connecteur
  • Type de signal : sortie tout ou rien
  • Mode de fonctionnement : normalement ouvert
  • Indicateur : LED de sortie rouge
  • Influence de la tension : ±1% de variation de la distance de détection pour ±15% d'écart de la tension nominale
  • Résistance d'isolement : ≥ 50 MΩ (DC 500 V) entre les parties actives et le boîtier
  • Capacité de commutation : 3 ~ 100 mA
  • Courant de fuite : ≤ 0,8 mA
  • Résistance aux chocs : 500 m/s², 3 chocs par axe X, Y, Z
  • Tension de tenue : AC 1000 V 50/60 Hz 1 min (entre parties actives et boîtier)
  • Résistance aux vibrations : 10 ~ 55 Hz, double amplitude 1,5 mm, 2 h par axe
  • Poids : env. 40 g


Environnement d'utilisation
  • Température ambiante : -25 ~ +70 °C


Caractéristiques / résumé
  • Série : CL08
  • Modèle : CL08-RN4DLF1-A
  • Distance de détection : 4 mm
  • Principe : inductif (détection de métal)
  • Dimensions : M8, forme cylindrique
  • Sortie : DC 2 fils, normalement ouverte (NO)
  • Alimentation : DC 12~24 V
  • Indice de protection : IP67
  • Longueur de câble : 2 m
  • Fréquence / temps de réponse : 1000 Hz / 500 μs
  • Matériaux : boîtier en laiton revêtu PTFE, face de détection PTFE, câble PVC
  • Accessoires : écrous ×2, rondelle dentée intérieure ×1, certificat de conformité
