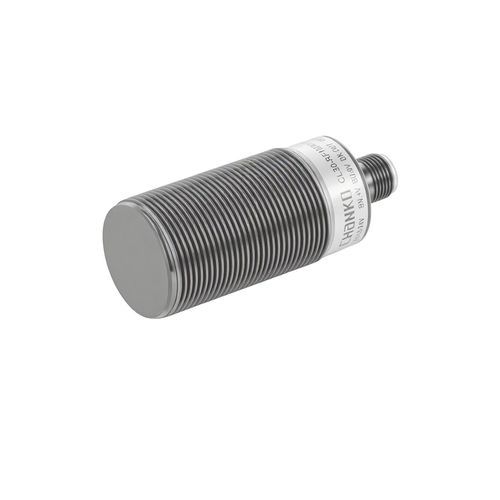

Capteur de proximité inductif CL30-RF15DLF1-A
cylindriqueM30avec fonction de commutation

Capteur de proximité inductif - CL30-RF15DLF1-A - CHANKO SENSOR - cylindrique / M30 / avec fonction de commutation
Capteur de proximité inductif - CL30-RF15DLF1-A - CHANKO SENSOR - cylindrique / M30 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M30
Signal de sortie
avec fonction de commutation, 2 fils
Tension d'alimentation
DC
Montage
fileté
Matériau
en laiton, en PVC, en PTFE
Applications
de soudage
Autres caractéristiques
sans contact
Plage de mesure

1,5 cm
(0,59 in)

Température de process

Max: 70 °C
(158 °F)

Min: -25 °C
(-13 °F)

Description

Présentation
  • Modèle : CL30-RF15DLF1-A
  • Série : CL30
  • Type : capteur inductif de proximité résistant aux projections de soudure
  • Distance de détection : 15 mm
  • Boîtier : cylindrique (M30), montage encastré
  • Principe de détection : inductif
  • Sortie : DC 2 fils NO (normalement ouvert)
  • Longueur de câble : 2 m


Spécifications techniques
  • Direction de détection : frontale
  • Fréquence de réponse : 600 Hz
  • Temps de réponse : 800 μs
  • Cible détectable : objets métalliques
  • Hystérésis : < 10 % de la distance de détection
  • Cible standard : fer 45 × 45 × 1 mm
  • Dérive en température : ±10 % de la distance de détection sur -25 ~ +70 °C par rapport à +23 °C
  • Matériaux : boîtier en laiton plaqué PTFE ; face de détection en PTFE ; câble en PVC
  • Accessoires : certificat de conformité


Paramètres mécaniques / électriques
  • Tension d'alimentation : DC 12 ~ 24 V
  • Alimentation : deux fils DC
  • Indice de protection : IP67
  • Connexion : connecteur
  • Type de signal : tout-ou-rien
  • Mode de fonctionnement : normalement ouvert (NO)
  • Montage : encastré
  • Indicateur : LED de sortie rouge
  • Influence de la tension : variation de distance ≤ ±1 % pour ±15 % de variation de la tension d'alimentation
  • Résistance d'isolement : ≥ 50 MΩ (DC 500 V) entre partie sous tension et boîtier
  • Capacité de commutation : 3–100 mA
  • Courant de fuite : ≤ 0,8 mA
  • Résistance aux chocs : 500 m/s², 3 cycles en X, Y, Z
  • Tension d'essai : AC 1000 V 50/60 Hz 1 min entre partie sous tension et boîtier
  • Vibrations : 10–55 Hz, double amplitude 1,5 mm, 2 h en X, Y, Z
  • Poids : env. 217 g


Environnement d'utilisation
  • Température de fonctionnement : -25 ~ +70 °C


Points clés / récapitulatif des spécifications
  • Modèle : CL30-RF15DLF1-A
  • Série : CL30
  • Distance de détection : 15 mm
  • Boîtier : M30, montage encastré
  • Sortie : DC 2 fils, NO, tout-ou-rien
  • Alimentation : DC 12 ~ 24 V
  • Indice de protection : IP67
  • Réponse : 600 Hz / 800 μs
  • Matériaux : laiton plaqué PTFE / face PTFE / câble PVC
