Capteur de proximité inductif CL18-RN16DNF1-A
cylindriqueM18avec fonction de commutation

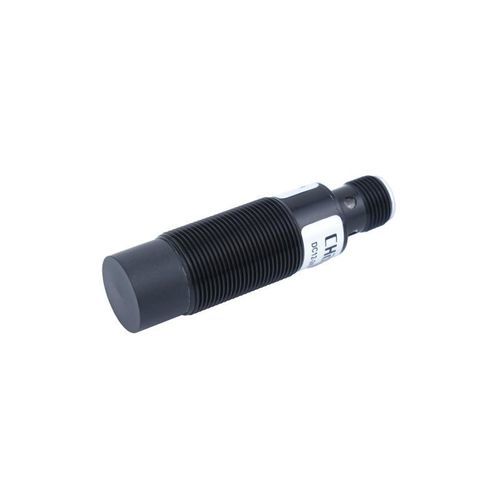

Capteur de proximité inductif - CL18-RN16DNF1-A - CHANKO SENSOR - cylindrique / M18 / avec fonction de commutation
Capteur de proximité inductif - CL18-RN16DNF1-A - CHANKO SENSOR - cylindrique / M18 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M18
Signal de sortie
avec fonction de commutation, NPN
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
non-noyé
Matériau
en laiton, en PVC, en PTFE
Niveau de protection
IP67
Applications
de soudage
Autres caractéristiques
3 fils
Plage de mesure

1,6 cm
(0,63 in)

Température de process

Min: -25 °C
(-13 °F)

Max: 70 °C
(158 °F)

Description

Aperçu du produit
  • Type de produit: capteur de proximité inductif anti-projections de soudure
  • Modèle: CL18-RN16DNF1-A
  • Distance de détection: 16 mm
  • Boîtier: cylindre M18
  • Sortie: NPN NO (normalement ouvert)
  • Longueur de câble: 2 m (ou connexion par connecteur)


Spécifications techniques
  • Objet détecté: métal (objet de référence: fer 48×48×1 mm)
  • Fréquence de réponse: 150 Hz
  • Temps de réponse: 3 ms
  • Hystérésis: <10% de la distance de détection
  • Dérive thermique: ±10% de la distance de détection dans la plage -25~+70°C (réf. +23°C)
  • Matériaux: boîtier en laiton revêtu PTFE; face détectrice en PTFE; câble en PVC
  • Accessoires: 2 écrous, 1 rondelle intérieure dentée, certificat de conformité


Paramètres mécaniques/électriques
  • Tension d'alimentation: DC 12–24 V
  • Alimentation: trois fils DC
  • Indice de protection: IP67
  • Connexion: connecteur
  • Type de signal: signal tout-ou-rien
  • Mode de fonctionnement: normalement ouvert (NO)
  • Montage: non encastré
  • Consommation: <13 mA
  • Indicateur: LED de sortie rouge
  • Protections: protection contre les courts-circuits et surtensions
  • Influence de la tension: ±15% de la tension nominale → variation de distance ≤ ±1%
  • Courant de charge: <200 mA
  • Résistance d'isolement: >50 MΩ (DC 500 V)
  • Tension résistant: AC 1000 V, 50/60 Hz, 1 min (parties sous tension vs boîtier)
  • Résistance aux chocs: 500 m/s², X/Y/Z 3 fois
  • Résistance aux vibrations: 10–55 Hz, double amplitude 1,5 mm, X/Y/Z 2 h
  • Poids: env. 144 g


Conditions d'utilisation
  • Température de service: -25 ~ +70 °C


Modèle et accessoires
  • Modèle: CL18-RN16DNF1-A
  • Fournis: 2 écrous, 1 rondelle intérieure dentée, certificat de conformité
