Capteur de proximité inductif CL12-RF4DPF2
cylindriqueM12avec fonction de commutation

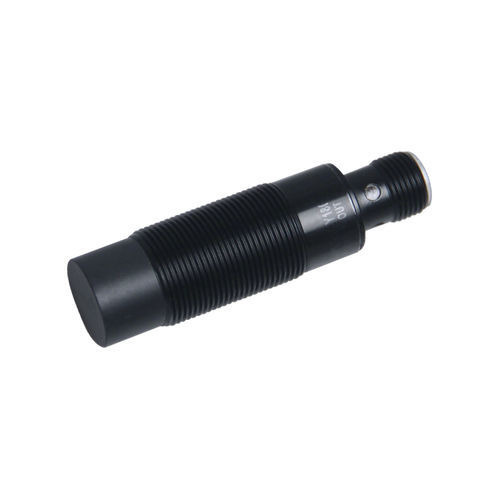

Capteur de proximité inductif - CL12-RF4DPF2 - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Capteur de proximité inductif - CL12-RF4DPF2 - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M12
Signal de sortie
PNP, avec fonction de commutation
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
noyé
Matériau
en laiton, en PVC, en PTFE
Niveau de protection
IP67
Applications
de soudage
Autres caractéristiques
3 fils
Plage de mesure

Max: 4 mm
(0,16 in)

Min: 0 mm
(0 in)

Température de process

Max: 70 °C
(158 °F)

Min: -25 °C
(-13 °F)

Description

Aperçu du produit
  • Type de produit : capteur de proximité inductif anti-projections de soudure
  • Distance de détection : 4 mm
  • Corps : cylindrique, M12
  • Principe de détection : inductif
  • Sortie : PNP NC (normalement fermé)
  • Longueur de câble : 2 m


Caractéristiques techniques
  • Modèle/série : CL12 series
  • Distance de détection : 4 mm
  • Objet de référence : fer 12 × 12 × 1 mm
  • Hystérésis : < 10 % de la distance de détection
  • Dérive en température : ±10 % dans la plage -25 à +70 °C (référence +23 °C)
  • Particularité : résistant aux projections de soudure
  • Matériaux : corps – laiton revêtu de Téflon ; face de détection – Téflon ; câble – PVC
  • Accessoires : 2 écrous, 1 rondelle dentée intérieure, certificat de conformité


Paramètres mécaniques / électriques
  • Type de sortie : PNP NC
  • Tension d'alimentation : DC 12–24 V
  • Câblage : 3 fils DC
  • Indice de protection : IP67
  • Connexion : câble moulé
  • Type de signal : signal tout ou rien
  • Mode de fonctionnement : normalement fermé
  • Montage : encastré (flush)
  • Courant consommé : < 13 mA
  • Courant de charge : < 200 mA
  • Indicateur : LED de sortie rouge
  • Protections : protection contre les courts-circuits et surtensions
  • Influence de la tension : variation de distance < ±1 % pour ±15 % d'écart d'alimentation
  • Résistance d'isolement : > 50 MΩ (DC 500 V)
  • Tension de tenue : AC 1000 V, 50/60 Hz, 1 min entre parties sous tension et boîtier
  • Résistance aux chocs : 500 m/s², X/Y/Z 3 fois
  • Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, X/Y/Z 2 h
  • Fréquence de commutation : 1000 Hz
  • Temps de réponse : 500 μs
  • Cible détectée : objets métalliques
  • Poids : env. 67 g


Environnement d'utilisation
  • Température ambiante : -25 à +70 °C
