Capteur de proximité inductif CL12-RF4DPF1
cylindriqueM12numérique

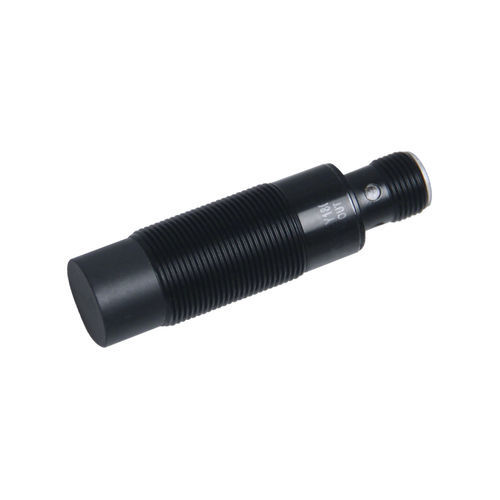

Capteur de proximité inductif - CL12-RF4DPF1 - CHANKO SENSOR - cylindrique / M12 / numérique
Capteur de proximité inductif - CL12-RF4DPF1 - CHANKO SENSOR - cylindrique / M12 / numérique
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M12
Signal de sortie
PNP, avec fonction de commutation, numérique
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
noyé
Matériau
en laiton, en PVC, en PTFE
Niveau de protection
résistant aux éclaboussures, IP67
Autres caractéristiques
3 fils
Plage de mesure

Max: 4 mm
(0,16 in)

Min: 0 mm
(0 in)

Température de process

Max: 70 °C
(158 °F)

Min: -25 °C
(-13 °F)

Description

Produit
  • Nom du produit : CL12-RF4DPF1
  • Série : capteurs de proximité inductifs CL12
  • Type : résistant aux projections de soudure
  • Distance de détection : 4 mm
  • Format : cylindrique M12
  • Principe : inductif
  • Sortie : PNP normalement ouvert (NO)


Caractéristiques techniques
  • Distance de détection : 4 mm
  • Boîtier : cylindrique (M12)
  • Longueur de câble : 2 m
  • Direction de détection : frontale
  • Fréquence de fonctionnement : 1000 Hz
  • Temps de réponse : 500 μs
  • Cible : pièces métalliques (cible standard : fer 12 × 12 × 1 mm)
  • Hystérésis : ≤10 % de la distance de détection
  • Dérive thermique : ±10 % sur la plage -25 à +70 °C (référence +23 °C)
  • Exigence spéciale : résistant aux projections/gerbes de soudure
  • Matériaux : boîtier – laiton avec revêtement PTFE ; face de détection – PTFE ; câble – PVC
  • Accessoires fournis : 2 écrous, 1 rondelle dentée, certificat de conformité


Paramètres mécaniques / électriques
  • Type de sortie : PNP NO
  • Tension d'alimentation : DC 12–24 V
  • Câblage : 3 fils DC
  • Indice de protection : IP67
  • Connexion : câble moulé
  • Type de signal : commutation
  • Mode de fonctionnement : normalement ouvert
  • Montage : encastré / affleurant
  • Consommation : ≤13 mA
  • Indicateur : LED de sortie rouge
  • Protections : protection contre les courts-circuits, protection contre les surtensions
  • Influence de la tension : variation de la distance de détection ≤ ±1 % pour ±15 % de variation d'alimentation
  • Courant de charge : ≤200 mA
  • Résistance d'isolement : ≥50 MΩ (mesuré DC 500 V entre parties actives et boîtier)
  • Résistance aux chocs : 500 m/s², X/Y/Z, 3 impacts
  • Tension d'essai : AC 1000 V, 50/60 Hz, 1 min entre parties actives et boîtier
  • Résistance aux vibrations : 10–55 Hz, double amplitude 1,5 mm, X/Y/Z, 2 h par axe
  • Poids : env. 67 g


Environnement d'utilisation
  • Température de fonctionnement : -25 à +70 °C


Accessoires
  • 2 écrous, 1 rondelle dentée, certificat de conformité
