Capteur de proximité inductif CL12-RF4DNF1
cylindriqueM12avec fonction de commutation

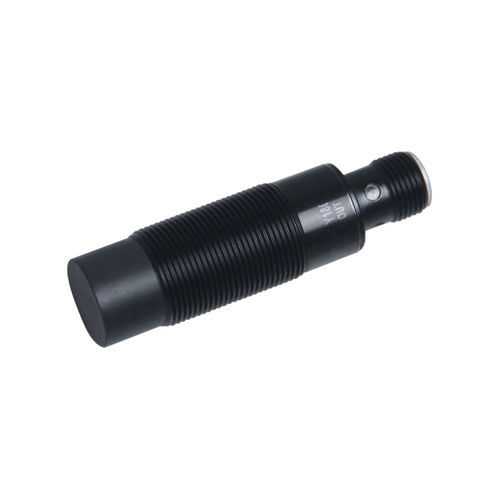

Capteur de proximité inductif - CL12-RF4DNF1 - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Capteur de proximité inductif - CL12-RF4DNF1 - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M12
Signal de sortie
avec fonction de commutation, NPN
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
noyé
Matériau
en laiton, en PVC, en PTFE
Niveau de protection
IP67
Autres caractéristiques
sans contact, 3 fils
Plage de mesure

Min: 0 mm
(0 in)

Max: 4 mm
(0,16 in)

Température de process

Min: -25 °C
(-13 °F)

Max: 70 °C
(158 °F)

Description

Série de produits
  • Série CL12 capteurs de proximité inductifs


Présentation
  • Type : résistant aux projections de soudure
  • Distance de détection : 4 mm
  • Boîtier : cylindrique (M12)
  • Principe de détection : inductif
  • Sortie : NPN normalement ouvert (NO)
  • Dimension : M12
  • Longueur de câble : 2 m
  • Direction de détection : face avant


Caractéristiques techniques
  • Fréquence de réponse : 1000 Hz
  • Temps de réponse : 500 μs
  • Objets détectables : cibles métalliques
  • Caractéristique spéciale : résistant aux projections de soudure
  • Hystérésis : inférieur à 10 % de la distance de détection
  • Échantillon standard : fer 12 × 12 × 1 mm
  • Dérive en température : ±10 % de la distance de détection sur la plage -25 à +70 °C (référence +23 °C)
  • Matériaux : boîtier en laiton revêtu de PTFE ; face détectrice en PTFE ; câble en PVC


Paramètres mécaniques / électriques
  • Sortie : NPN NO
  • Tension d'alimentation : DC 12–24 V
  • Câblage : trois fils DC
  • Indice de protection : IP67
  • Connexion : câble moulé
  • Type de signal : commutation
  • Mode de fonctionnement : normalement ouvert
  • Montage : encastré / affleurant
  • Consommation : < 13 mA
  • Indicateur : LED de sortie rouge
  • Circuits de protection : protection contre les courts-circuits et les surtensions
  • Influence de la tension : variation de la distance de détection ≤ ±1 % pour ±15 % de variation d'alimentation
  • Courant de charge : ≤ 200 mA
  • Résistance d'isolement : ≥ 50 MΩ (mesurée DC 500 V entre parties actives et boîtier)
  • Résistance aux chocs : 500 m/s², X/Y/Z 3 fois
  • Tension d'essai : AC 1000 V 50/60 Hz 1 min entre parties actives et boîtier
  • Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, X/Y/Z 2 h
  • Poids : env. 67 g


Environnement d'utilisation
  • Température de fonctionnement : -25 à +70 °C


Accessoires
  • 2 écrous, 1 rondelle dentée, certificat de conformité


Documentation
  • Schéma de sorties et dessin de cotes (voir zone de téléchargement)


Caractéristiques / Récapitulatif
  • Modèle : CL12-RF4DNF1 (série CL12)
  • Distance de détection : 4 mm
  • Format : cylindrique M12
  • Méthode de détection : inductive (pour cibles métalliques)
  • Sortie : NPN normalement ouvert, trois fils DC, courant de charge ≤ 200 mA
  • Alimentation : DC 12–24 V, consommation < 13 mA
  • Protection : IP67, conçu pour résistance aux chocs et vibrations
  • Température de fonctionnement : -25 à +70 °C
