Capteur de proximité inductif CL12-RN8DNF1
cylindriqueM12NPN

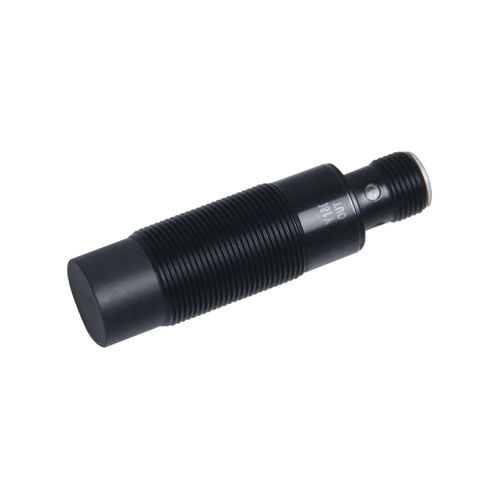

Capteur de proximité inductif - CL12-RN8DNF1 - CHANKO SENSOR - cylindrique / M12 / NPN
Capteur de proximité inductif - CL12-RN8DNF1 - CHANKO SENSOR - cylindrique / M12 / NPN
Capteur de proximité inductif - CL12-RN8DNF1 - CHANKO SENSOR - cylindrique / M12 / NPN - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M12
Signal de sortie
NPN
Connexion électrique
connecteur M12
Montage
non-noyé
Niveau de protection
résistant aux éclaboussures, IP67
Autres caractéristiques
3 fils
Plage de mesure

Min: 0 mm
(0 in)

Max: 8 mm
(0,31 in)

Température de process

Min: -25 °C
(-13 °F)

Max: 70 °C
(158 °F)

Description

Nom du produit
  • Modèle : CL12-RN8DNF1-A
  • Série : Capteurs de proximité inductifs CL12


Vue d'ensemble
  • Type : résistant aux projections de soudure
  • Distance de détection : 8 mm
  • Forme : cylindrique (M12)
  • Principe de détection : inductif
  • Sortie : NPN normalement ouverte (3 fils DC)


Spécifications techniques
  • Distance de détection : 8 mm
  • Longueur de câble : 2 m
  • Direction de détection : frontale
  • Fréquence de réponse : 500 Hz
  • Temps de réponse : 1 ms
  • Objets détectés : objets métalliques (cible standard : fer 24×24×1 mm)
  • Particularité : résistance aux éclaboussures de soudure
  • Accessoires : 2 écrous, 1 rondelle dentée, certificat
  • Hystérésis : <10 % de la distance de détection
  • Dérive thermique : ±10 % dans la plage -25 à +70 °C (référence +23 °C)
  • Matériaux : boîtier en laiton revêtu de téflon ; face détectrice en téflon ; câble PVC


Paramètres mécaniques / électriques
  • Type de sortie : NPN NO
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : trois fils DC
  • Indice de protection : IP67
  • Connexion : connecteur
  • Type de signal : tout ou rien
  • Mode de fonctionnement : normalement ouvert
  • Montage : non encastré
  • Consommation : <13 mA
  • Indicateur : LED rouge de sortie
  • Protections : protection contre les courts-circuits et surtensions
  • Influence de la tension : variation de distance <±1 % pour ±15 % de variation d'alimentation
  • Courant de charge : <200 mA
  • Résistance d'isolement : >50 MΩ (DC 500 V) entre parties sous tension et boîtier
  • Résistance aux chocs : 500 m/s², X/Y/Z 3 fois
  • Tension d'essai : AC 1000 V, 50/60 Hz, 1 min
  • Résistance aux vibrations : 10–55 Hz, double amplitude 1,5 mm, X/Y/Z 2 h
  • Poids : env. 65 g


Environnement d'utilisation
  • Température de fonctionnement : -25 à +70 °C


Montage / dessins
  • Forme cylindrique inductive M12 avec sortie câble — schéma de câblage et dessins de cotes disponibles sur la fiche produit


Résumé technique
  • Modèle : CL12-RN8DNF1-A
  • Série : CL12
  • Type : résistant aux projections de soudure
  • Principe : inductif
  • Distance : 8 mm
  • Format : M12, cylindrique
  • Sortie : NPN NO, 3 fils DC
  • Tension : DC 12–24 V
  • Protection : IP67
  • Fréquence : 500 Hz, Temps de réponse : 1 ms
  • Longueur de câble : 2 m
  • Température : -25 à +70 °C
  • Accessoires : 2 écrous, 1 rondelle dentée, certificat
