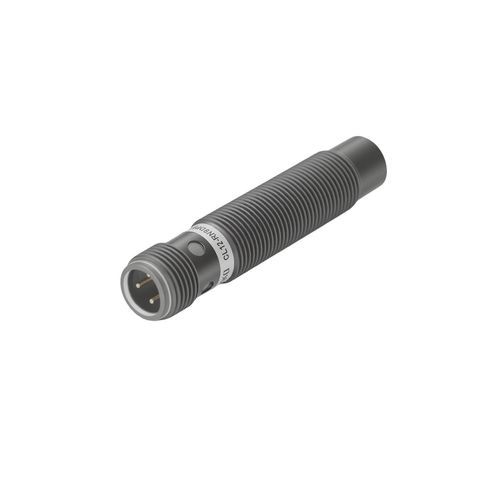

Capteur de proximité inductif CL12-RN6AKF1-A
cylindriqueM12avec fonction de commutation

Capteur de proximité inductif - CL12-RN6AKF1-A - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Capteur de proximité inductif - CL12-RN6AKF1-A - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M12
Signal de sortie
avec fonction de commutation, 2 fils
Connexion électrique
connecteur M12
Tension d'alimentation
AC
Montage
non-noyé
Matériau
en laiton, en PVC, en PTFE
Applications
industriel
Autres caractéristiques
sans contact
Plage de mesure

0,6 cm
(0,24 in)

Température de process

Max: 70 °C
(158 °F)

Min: -25 °C
(-13 °F)

Description

Nom du produit
  • Capteur de proximité inductif série CL12 (modèle : CL12-RN6AKF1-A)


Principales caractéristiques
  • Type : résistant à la soudure
  • Distance de détection : 6 mm
  • Boîtier : cylindrique, M12
  • Principe de détection : inductif
  • Sortie : AC deux fils, normalement ouvert (AC 2 fils NO)
  • Longueur de câble : 2 m


Spécifications techniques
  • Direction de détection : frontale
  • Fréquence de réponse : 25 Hz
  • Temps de réponse : 20 ms
  • Objets détectables : pièces métalliques
  • Hystérésis : inférieur à 10 % de la distance de commutation
  • Objet d'essai standard : fer 18×18×1 mm
  • Dérive en température : variation de la distance de détection dans ±10 % entre -25 et +70 °C par rapport à +23 °C
  • Matériaux : boîtier en laiton plaqué Téflon, face de détection en Téflon, câble en PVC
  • Accessoires : écrous ×2, rondelle à dents internes ×1, certificat de conformité


Paramètres mécanique / électrique
  • Sortie : AC deux fils, normalement ouvert
  • Tension d'alimentation : AC 24–220 V
  • Alimentation : deux fils AC
  • Indice de protection : IP67
  • Connexion : connecteur
  • Type de signal : tout ou rien (contact)
  • Mode de fonctionnement : normalement ouvert
  • Montage : non encastré
  • Indicateur : LED de sortie rouge
  • Influence de la tension : ±15 % de la tension nominale → variation de distance ≤ ±1 %
  • Résistance d'isolement : ≥50 MΩ (DC 500 V) entre parties actives et boîtier
  • Capacité de commutation : 5–200 mA
  • Courant de fuite : ≤1,7 mA
  • Résistance aux chocs : 500 m/s², X/Y/Z 3 fois
  • Tension d'isolement : AC 1000 V 50/60 Hz 1 min entre parties actives et boîtier
  • Résistance aux vibrations : 10–55 Hz, double amplitude 1,5 mm, X/Y/Z 2 h
  • Poids : env. 76 g


Environnement d'utilisation
  • Température d'utilisation : -25 à +70 °C


Caractéristiques / Données techniques
  • Série : CL12
  • Modèle : CL12-RN6AKF1-A
  • Distance de détection : 6 mm
  • Dimensions : M12, câble 2 m
  • Tension d'alimentation : AC 24–220 V, deux fils
  • Sortie : AC deux fils, normalement ouvert (NO), commutation, 5–200 mA
  • Indice de protection : IP67
  • Matériaux : laiton plaqué Téflon / face de détection Téflon / câble PVC
  • Fréquence / temps de réponse : 25 Hz / 20 ms
  • Plage de température de fonctionnement : -25 à +70 °C
  • Poids : env. 76 g
