Capteur de proximité inductif CL12-RF4DNF2
cylindriqueM12avec fonction de commutation

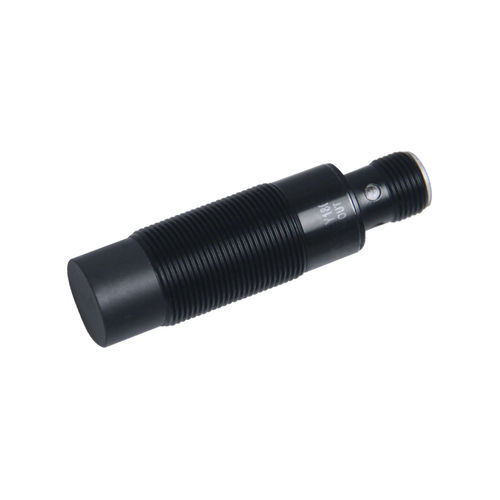

Capteur de proximité inductif - CL12-RF4DNF2 - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Capteur de proximité inductif - CL12-RF4DNF2 - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M12
Signal de sortie
avec fonction de commutation, NPN
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
noyé
Matériau
en laiton, en PVC, en PTFE
Applications
de soudage
Autres caractéristiques
3 fils
Plage de mesure

Max: 4 mm
(0,16 in)

Min: 0 mm
(0 in)

Température de process

Max: 70 °C
(158 °F)

Min: -25 °C
(-13 °F)

Description

Nom du produit
Capteur de proximité inductif CL12-RF4DNF2 (série CL12)

Principales caractéristiques
  • Type : Résistant aux projections de soudure
  • Distance de détection : 4 mm
  • Forme : Cylindrique (M12)
  • Principe : Inductif
  • Sortie : NPN, normalement fermé (NC)


Caractéristiques techniques
  • Type : Résistant aux projections de soudure
  • Distance de détection : 4 mm
  • Forme : Cylindrique
  • Principe : Inductif
  • Diamètre fileté : M12
  • Longueur de câble : 2 m (câble moulé)
  • Direction de détection : Frontale
  • Fréquence de service : 1000 Hz
  • Temps de réponse : 500 μs
  • Cible détectable : Objets métalliques
  • Caractéristique spéciale : Résistance aux projections de soudure
  • Accessoires : 2 écrous, 1 rondelle dentée, certificat
  • Hystérésis : < 10 % de la distance de détection
  • Cible standard : Fer 12 × 12 × 1 mm
  • Dérive en température : ±10 % (référence +23 °C) sur -25 °C à +70 °C
  • Matériaux : Corps en laiton revêtu PTFE ; face de détection PTFE ; câble PVC


Paramètres mécaniques / électriques
  • Sortie : NPN, normalement fermé
  • Tension d'alimentation : DC 12–24 V
  • Type d'alimentation : 3 fils DC
  • Indice de protection : IP67
  • Connexion : Câble moulé
  • Type de signal : Tout ou rien
  • Mode de fonctionnement : Normalement fermé
  • Montage : Encastrement / montage affleurant
  • Consommation : ≤ 13 mA
  • Indicateur : LED de sortie rouge
  • Protection : Protection contre les courts-circuits et surtensions
  • Influence de la tension : Variation de distance ≤ ±1 % pour ±15 % de variation d'alimentation
  • Courant de charge : ≤ 200 mA
  • Résistance d'isolement : ≥ 50 MΩ (DC 500 V)
  • Résistance aux chocs : 500 m/s², X/Y/Z 3 fois
  • Tension de tenue : AC 1000 V 50/60 Hz 1 min entre parties actives et boîtier
  • Résistance aux vibrations : 10–55 Hz, amplitude 1,5 mm, X/Y/Z 2 h
  • Poids : env. 67 g


Environnement d'utilisation
  • Température ambiante : -25 °C à +70 °C


Caractéristiques / Résumé
  • Modèle : CL12-RF4DNF2
  • Série : Capteurs inductifs CL12
  • Distance de détection : 4 mm
  • Principe : Inductif
  • Format : M12 cylindrique, montage affleurant/encastré
  • Sortie : NPN NC, normalement fermé, sortie tout ou rien
  • Alimentation : DC 12–24 V, 3 fils DC
  • Protection : IP67
  • Longueur de câble : 2 m (câble moulé)
  • Fréquence / temps de réponse : 1000 Hz / 500 μs
  • Matériaux : Corps en laiton revêtu PTFE, face de détection PTFE, câble PVC
  • Accessoires : 2 écrous, 1 rondelle dentée, certificat
