Capteur de proximité inductif CL12-RN8DLF1-A
cylindriqueM12avec fonction de commutation

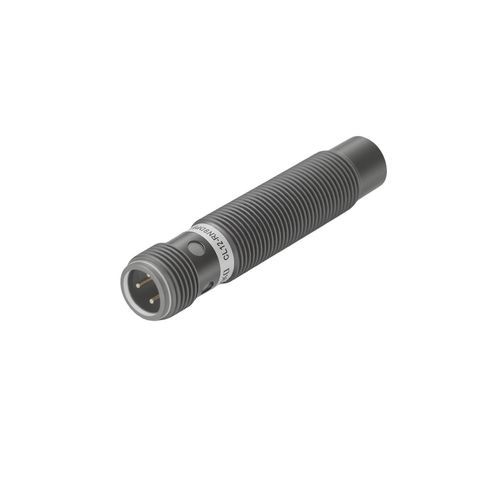

Capteur de proximité inductif - CL12-RN8DLF1-A - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Capteur de proximité inductif - CL12-RN8DLF1-A - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M12
Signal de sortie
avec fonction de commutation, 2 fils
Connexion électrique
connecteur M12
Tension d'alimentation
DC
Montage
non-noyé
Matériau
en laiton, en PVC, en PTFE
Niveau de protection
IP67
Applications
industriel
Autres caractéristiques
avec source lumineuse à LED
Plage de mesure

0,8 cm
(0,31 in)

Température de process

Min: -25 °C
(-13 °F)

Max: 70 °C
(158 °F)

Description

Présentation du produit
  • Type de produit : version résistante aux projections de soudure
  • Distance de détection : 8 mm
  • Forme : cylindrique
  • Principe de détection : inductif (pour cibles métalliques)
  • Dimensions : M12
  • Sortie : DC 2 fils, normalement ouverte (NO)


Spécifications techniques
  • Distance de détection : 8 mm
  • Longueur de câble : 2 m
  • Direction de détection : frontale
  • Fréquence de réponse : 1000 Hz
  • Temps de réponse : 500 μs
  • Matériau cible : métal (objet standard : Fe 24×24×1 mm)
  • Hystérésis : < 10 % de la distance de détection
  • Influence de la température : variation < ±10 % entre -25 et +70 °C (référence +23 °C)
  • Accessoires : 2 écrous, 1 rondelle dentée, certificat
  • Matériaux : boîtier en laiton plaqué Téflon ; face de détection en Téflon ; câble PVC


Paramètres mécaniques / électriques
  • Type de sortie : DC 2 fils NO
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : 2 fils DC
  • Indice de protection : IP67
  • Connexion : câble avec connecteur
  • Type de signal : contact de commutation
  • Mode de fonctionnement : normalement ouvert
  • Montage : non affleurant (non encastré)
  • Indicateur : LED rouge de sortie
  • Influence de la tension : variation de détection < ±1 % pour ±15 % d'écart d'alimentation
  • Résistance d'isolement : > 50 MΩ (DC 500 V) entre parties actives et boîtier
  • Capacité de commutation : 3–100 mA
  • Courant de fuite : < 0,8 mA
  • Résistance aux chocs : 500 m/s², 3 impulsions sur X/Y/Z
  • Tension d'essai : AC 1000 V, 50/60 Hz, 1 min entre parties actives et boîtier
  • Résistance aux vibrations : 10–55 Hz, double amplitude 1,5 mm, 2 h sur X/Y/Z
  • Poids : env. 65 g


Environnement d'utilisation
  • Température de fonctionnement : -25 à +70 °C


Applications recommandées
  • Industrie électronique (3C)
  • Parkings automatisés
  • Logistique et entreposage


Caractéristiques / données techniques
  • Série / modèle : CL12 / CL12-RN8DLF1-A
  • Filetage : M12 cylindrique
  • Principe : inductif (cibles métalliques)
  • Alimentation : DC 12–24 V, 2 fils
  • Sortie : DC 2 fils, NO, commutation, 3–100 mA
  • Indice de protection : IP67
  • Longueur de câble : 2 m
  • Matériaux : boîtier laiton plaqué Téflon, face Téflon, câble PVC
