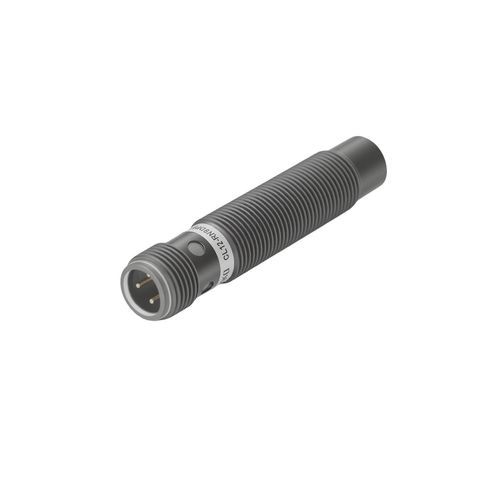

Capteur de proximité inductif CL12-RN8DNF1-AcylindriqueM12NPN
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- inductif
- Forme
- cylindrique
- Diamètre
- M12
- Signal de sortie
- NPN
- Connexion électrique
- connecteur M12
- Tension d'alimentation
- DC, 24 Vcc, 12 Vcc
- Montage
- non-noyé
- Matériau
- en laiton, en PVC, en PTFE
- Niveau de protection
- IP67
- Autres caractéristiques
- 3 fils
- Plage de mesure
0,8 cm
(0,31 in)- Température de process
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Description
Nom du produit
CL12-RN8DNF1-A (capteur de proximité inductif série CL12)
Aperçu
Spécifications techniques
Paramètres mécaniques / électriques
Environnement d'utilisation
Emballage / Accessoires
Caractéristiques / Résumé technique
CL12-RN8DNF1-A (capteur de proximité inductif série CL12)
Aperçu
- Type : résistant aux projections de soudure
- Distance de détection : 8 mm
- Format : cylindrique (M12)
- Principe de détection : inductif (cibles métalliques)
- Sortie : NPN NO (normalement ouvert)
Spécifications techniques
- Longueur de câble : 2 m
- Direction de détection : face avant
- Fréquence de commutation : 500 Hz
- Temps de réponse : 1 ms
- Objets détectables : métal
- Exigence spéciale : résistant aux projections de soudure
- Objet standard : fer 24 × 24 × 1 mm
- Hystérésis : < 10 % de la distance de détection
- Dérive en température : ±10 % sur la plage -25 °C à +70 °C (référence +23 °C)
- Matériaux : boîtier en laiton revêtu PTFE ; face de détection PTFE ; câble PVC
Paramètres mécaniques / électriques
- Sortie : NPN NO
- Tension d'alimentation : DC 12–24 V
- Câblage : 3 fils DC
- Indice de protection : IP67
- Connexion : connecteur
- Type de signal : signal tout-ou-rien
- Mode de fonctionnement : normalement ouvert
- Montage : non encastré
- Consommation : ≤ 13 mA
- Indicateur : LED de sortie rouge
- Circuits de protection : protection contre les courts-circuits et surtensions
- Influence de la tension : variation de la distance de détection ≤ ±1 % pour ±15 % de variation d'alimentation
- Courant de charge : ≤ 200 mA
- Résistance d'isolement : ≥ 50 MΩ (DC 500 V)
- Résistance aux chocs : 500 m/s², X/Y/Z, 3 fois
- Tension d'essai : AC 1000 V, 50/60 Hz, 1 min
- Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, X/Y/Z 2 h
- Poids : env. 65 g
Environnement d'utilisation
- Température de fonctionnement : -25 °C à +70 °C
Emballage / Accessoires
- Écrous ×2
- Rondelle dentelée ×1
- Certificat
Caractéristiques / Résumé technique
- Série : CL12
- Modèle : CL12-RN8DNF1-A
- Méthode de détection : inductive (cibles métalliques)
- Distance de détection : 8 mm (objet standard : fer 24×24×1 mm)
- Sortie : NPN normalement ouvert, 3 fils, charge ≤ 200 mA
- Alimentation : DC 12–24 V, courant de fonctionnement < 13 mA
- Protection : IP67, adapté à -25 °C à +70 °C
- Forme / Montage : cylindrique M12, montage non encastré
