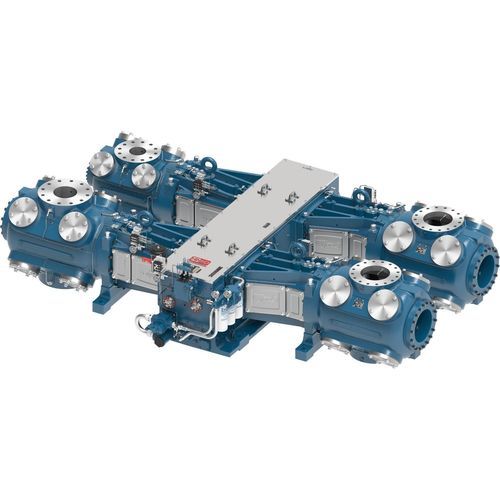

Compresseur alternatif KBK

de gaz naturelde gazélectrique

Aperçu
Les compresseurs KBK et KBT fabriqués par Ariel sont des compresseurs alternatifs destinés à un fonctionnement continu sur les sites pétroliers et gaziers. Leurs options modulaires de cylindres et leurs composants internes renforcés permettent une utilisation en conditions standard et spécialisées.

Tableaux de performance
2 Throw
Puissance nominale : KBK 1 840 — KBT 1 840 BHP
Course (in) : KBK 6 — KBT 5
Régime max : KBK 1 200 — KBT 1 500 tr/min
Vitesse piston : KBK 1 200 — KBT 1 250
Diamètre tige (in) : KBK 2.0 — KBT 2.0
Charge totale sur tige (lbs) : KBK 92 000 — KBT 92 000
Tension (lbs) : KBK 46 000 — KBT 46 000
Compression (lbs) : KBK 50 000 — KBT 50 000
Masse moyenne (lbs) : KBK 11 500 — KBT 11 500
Longueur max (in) : KBK 58 — KBT 58
Largeur nominale (in) : KBK 169 — KBT 169
Ligne d'axe vilebrequin (in) : KBK 17 — KBT 17

4 Throw
Puissance nominale : KBK 3 680 — KBT 3 680 BHP
Course (in) : KBK 6 — KBT 5
Régime max : KBK 1 200 — KBT 1 500 tr/min
Vitesse piston : KBK 1 200 — KBT 1 250
Diamètre tige (in) : KBK 2.0 — KBT 2.0
Charge totale sur tige (lbs) : KBK 92 000 — KBT 92 000
Tension (lbs) : KBK 46 000 — KBT 46 000
Compression (lbs) : KBK 50 000 — KBT 50 000
Masse moyenne (lbs) : KBK 22 500 — KBT 22 500
Longueur max (in) : KBK 101 — KBT 101
Largeur nominale (in) : KBK 169 — KBT 169
Ligne d'axe vilebrequin (in) : KBK 17 — KBT 17

6 Throw
Puissance nominale : KBK 5 520 — KBT 5 520 BHP
Course (in) : KBK 6 — KBT 5
Régime max : KBK 1 200 — KBT 1 500 tr/min
Vitesse piston : KBK 1 200 — KBT 1 250
Diamètre tige (in) : KBK 2.0 — KBT 2.0
Charge totale sur tige (lbs) : KBK 92 000 — KBT 92 000
Tension (lbs) : KBK 46 000 — KBT 46 000
Compression (lbs) : KBK 50 000 — KBT 50 000
Masse moyenne (lbs) : KBK 35 500 — KBT 35 500
Longueur max (in) : KBK 147 — KBT 147
Largeur nominale (in) : KBK 169 — KBT 169
Ligne d'axe vilebrequin (in) : KBK 17 — KBT 17

Caractéristiques produit

• Boulonnerie haute résistance : Boulons de classe 8 sur les assemblages chargés et boulons anti-fatigue sur les caches de soupapes pour maintenir l'intégrité des joints en service cyclique.
• Bielles rigides : Bielles en acier forgé à quatre boulons avec section en I lourde pour une longévité accrue.
• Traverse robuste : Traverse monobloc avec axes trempés et rectifiés, lubrification sous pression complète en haut et en bas pour minimiser l'usure.
• Cylindres innovants : Conceptions de cylindres polyvalentes avec soupapes équilibrées pour des performances fiables sur une large plage de pression ; possibilité de combiner les cylindres en multiples configurations. Le logiciel Ariel 7 est utilisé pour la modélisation et la configuration des systèmes.

Matériaux

• Carter en fonte grise : Vilebrequin en acier forgé, guide de traverse en fonte grise, palier axial en bronze, palier principal tri-métal.
• Traverse en fonte ductile : Axe de traverse en acier allié.
• Bielle en acier forgé : Douille d'axe en bronze, palier de bielle tri-métal, boulons de contrainte de classe 8.

Caractéristiques techniques

• Série : KBK / KBT.
• Usage prévu : Fonctionnement continu pour champs pétroliers et gaziers, axé sur la résistance et la fiabilité des composants internes.
• Puissance maximale totale : jusqu'à 5 520 BHP (selon configuration).
• Configurations disponibles : 2 Throw, 4 Throw, 6 Throw.
• Paramètres clés : Puissances nominales, course (KBK 6 in / KBT 5 in), régime max (KBK 1 200 / KBT 1 500 tr/min).
• Diamètre de tige : 2.0 in ; charge totale sur tige : 92 000 lbs.
• Largeur nominale : 169 in ; ligne d'axe vilebrequin : 17 in.
• Points matériaux : carter fonte grise, vilebrequin acier forgé, traverse fonte ductile, axe en acier allié, bielle acier forgé, douilles bronze, paliers tri-métal, boulonnerie classe 8.
