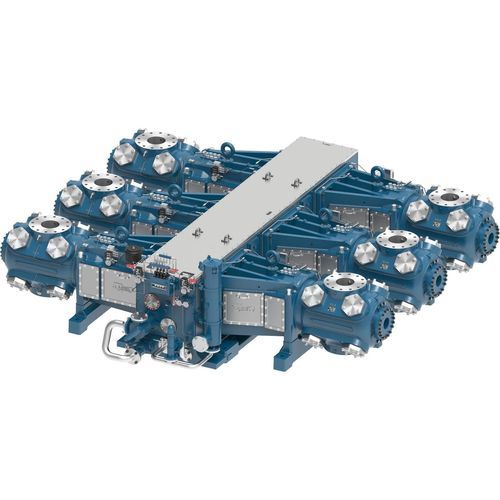

Compresseur alternatif KBU

de gaz naturelélectriquestationnaire

Présentation du produit
Les modèles KBU et KBZ sont des compresseurs alternatifs séparables de grande taille et de vitesse moyenne, conçus comme une solution de compression rentable pour les applications nécessitant des entraînements de forte puissance et une capacité de compression élevée. Ces compresseurs peuvent supporter des charges sur tige allant jusqu'à 150 000 lb.

Applications
Particulièrement adaptés au traitement du gaz dans les applications midstream. Les compresseurs alternatifs Ariel assurent un contrôle de capacité efficace lorsque les volumes et les pressions d'aspiration fluctuent lors de la mise en service de nouveaux puits.

Caractéristiques produit

• Filtres d'huile haute efficacité : Filtres en cartouche classés 1 micron nominal et 12 microns absolus.
• Dispositifs de décharge polyvalents : Poches de jeu variable à l'embout de tête (VVCP) manuelles sur la plupart des cylindres ; déchargeurs pneumatiques de la soupape d'aspiration disponibles de façon limitée.
• Boulonnerie haute résistance : Boulons grade 8 sur toutes les jonctions chargées, avec des boulons anti-fatigue spécialement conçus sur toutes les chapeaux de soupape pour assurer la tenue.
• Cylindres innovants : Cylindres conçus pour fonctionner sur de larges plages de pression en utilisant des soupapes équilibrant fiabilité et performances. Les combinaisons de cylindres permettent de nombreuses configurations pour fournir les volumes et pressions requis. Le logiciel Ariel 7 Performance est utilisé pour modéliser et concevoir les configurations de compresseurs.
• Matériaux :
  • Carter en fonte grise : vilebrequin en acier forgé, guide de coulisseau en fonte grise, palier axial en bronze, palier principal trimétallique.
  • Coulisseau en fonte ductile : axe du coulisseau en acier allié.
  • Bielle en acier forgé : bague d'axe du coulisseau en bronze, palier de bielle trimétallique, boulons de contrainte grade 8.

2 Throw - Dimensions clés & Performances
KBU | KBZ
Puissance nominale : 2 600 | 2 600
Course (in) : 5,75 | 6,75
RPM max : 1 200 | 1 000
Vitesse piston : 1 150 | 1 125
Diamètre tige (in) : 2,875 | 2,875
Charge totale tige (lbs) : 150 000 | 150 000
Tension (lbs) : 75 000 | 75 000
Compression (lbs) : 80 000 | 80 000
Poids moyen (lbs) : 24 000 | 24 000
Longueur max (in) : 86 | 86
Largeur nominale (in) : 192 | 192
Centre vilebrequin (in) : 24 | 24

4 Throw - Dimensions clés & Performances
KBU | KBZ
Puissance nominale : 5 200 | 5 200
Course (in) : 5,75 | 6,75
RPM max : 1 200 | 1 000
Vitesse piston : 1 150 | 1 125
Diamètre tige (in) : 2,875 | 2,875
Charge totale tige (lbs) : 150 000 | 150 000
Tension (lbs) : 75 000 | 75 000
Compression (lbs) : 80 000 | 80 000
Poids moyen (lbs) : 45 000 | 45 000
Longueur max (in) : 135 | 135
Largeur nominale (in) : 192 | 192
Centre vilebrequin (in) : 24 | 24

6 Throw - Dimensions clés & Performances
KBU | KBZ
Puissance nominale : 7 800 | 7 800
Course (in) : 5,75 | 6,75
RPM max : 1 200 | 1 000
Vitesse piston : 1 150 | 1 125
Diamètre tige (in) : 2,875 | 2,875
Charge totale tige (lbs) : 150 000 | 150 000
Tension (lbs) : 75 000 | 75 000
Compression (lbs) : 80 000 | 80 000
Poids moyen (lbs) : 68 000 | 68 000
Longueur max (in) : 183 | 183
Largeur nominale (in) : 192 | 192
Centre vilebrequin (in) : 24 | 24

Caractéristiques / spécifications techniques

• Désignation modèle : KBU / KBZ
• Plages de puissance par throw : 2 Throw = 2 600 hp ; 4 Throw = 5 200 hp ; 6 Throw = 7 800 hp (valeurs KBU/KBZ par throw)
• Options de course : KBU 5,75 in ; KBZ 6,75 in
• RPM max : KBU jusqu'à 1 200 rpm ; KBZ jusqu'à 1 000 rpm
• Vitesse piston : env. 1 125–1 150 ft/min selon configuration
• Diamètre de tige : 2,875 in
• Capacité charge totale tige : 150 000 lbs
• Capacité en traction : 75 000 lbs
• Capacité en compression : 80 000 lbs
• Poids unitaires moyens selon configuration (ex. : 24 000 lbs pour 2-throw ; 45 000 lbs pour 4-throw ; 68 000 lbs pour 6-throw)
• Exemples de longueurs max : 86 in (2-throw), 135 in (4-throw), 183 in (6-throw)
• Largeur nominale : 192 in
• Centre du vilebrequin : 24 in
