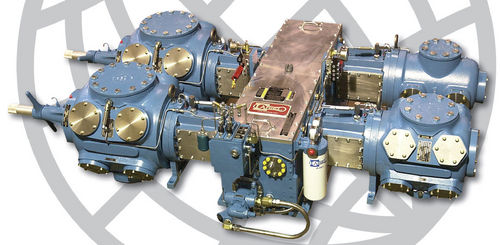

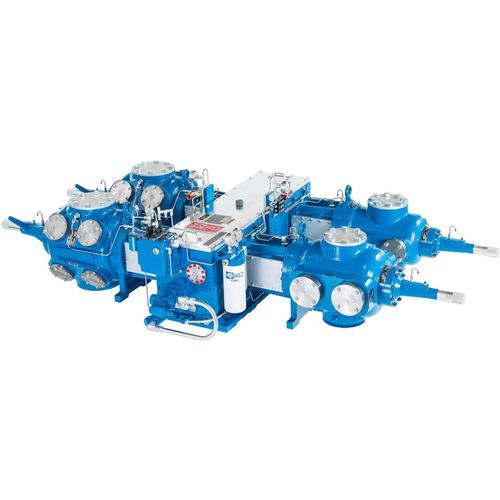

Groupe compresseur de gaz JG

à pistonstationnaireà pression positive

Présentation
Les compresseurs alternatifs séparables de taille moyenne Ariel JG et JGA sont conçus pour la collecte de gaz sur site et sont également utilisés pour le dorage du gaz combustible (cogénération), le forage en dépression (UBD) et le GNC. Ils sont fréquemment entraînés par des moteurs électriques ou des moteurs à gaz naturel. Un entretien minimal mais régulier garantit un fonctionnement continu et sans incidents sur une longue durée.

Applications

• Collecte de gaz sur site
• Dorage / cogénération de gaz combustible
• Gas lift et forage en dépression (UBD)
• Applications de gaz naturel comprimé (GNC)

Caractéristiques principales

• Bâti : base en fonte avec couvercle supérieur amovible en aluminium léger pour un accès facilité en maintenance
• Filtration d'huile : filtres filetés haute efficacité (5 µm nominal / 17 µm absolu)
• Pistons et tiges : pistons en fonte grise ou en acier résistant à l'usure ; tiges de piston en acier d'alliage usinées avec blocage par écrou de cruceta ; filetage roulé calibré 1/4 in inférieur au diamètre de tige pour faciliter l'installation
• Cylindres polyvalents : gamme de cylindres utilisable sur de larges plages de pression et combinable en de nombreuses configurations pour obtenir les débits et pressions requis

Matériaux

• Bâti : fonte grise ; vilebrequin : acier forgé ; guide de cruceta : fonte grise ; paliers principaux trimétalliques
• Cruceta : fonte ductile ; axe de cruceta : acier d'alliage
• Bielle : acier forgé ; bague d'axe en bronze ; paliers de bielle trimétalliques ; boulons de tension grade 8

Caractéristiques techniques (typiques)

• Applications typiques : collecte de gaz, dorage de gaz combustible, gas lift, UBD, GNC
• Configurations de bâti : 2, 4 et 6 tiroirs
• Plage de puissance selon configuration : 252 à 840 HP (188 à 626 kW)
• Courses disponibles : 3,5 in et 3,0 in (selon modèle)
• Vitesse maximale : jusqu'à 1 800 tr/min
• Vitesse maximale du piston : jusqu'à 900 ft/min
• Diamètre de tige standard : 1,125 in (29 mm)
• Charges totales sur tige publiées : jusqu'à 20 000 lb (≈89 kN)
• Masse approximative : d'environ 2 200 lb (≈998 kg) à 7 600 lb (≈3 447 kg) selon configuration
• Largeur nominale du paquet : 80 in (2 032 mm) ; axe du vilebrequin : 10,25 in (260 mm)
• Filtres d'huile : filetés, 5 µm nominal / 17 µm absolu
