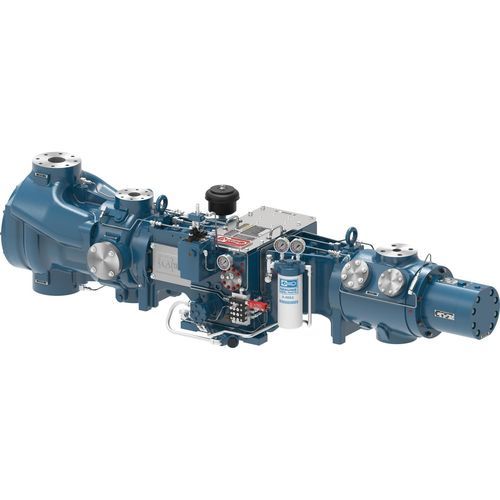

Groupe compresseur de gaz JGQ

à pistonhaute pressionmono-étagé

Aperçu
Les compresseurs alternatifs séparés Ariel JGN et JGQ sont conçus pour les applications sur champs gaziers et la distribution de carburant CNG pour véhicules. Conçus pour s’accoupler à des moteurs haute vitesse, ces châssis acceptent des cylindres haute pression et des options de clapets/évacuation configurables pour s’adapter aux conditions de forage et d’alimentation.

Applications & gestion de flotte
Adaptés au gaz lift, aux services de petits conduits sur champ et aux stations de ravitaillement CNG. Les exploitants et gestionnaires de flottes de location sélectionnent fréquemment les JGN et JGQ pour des trains de compression en simple ou multi-étages (y compris configurations à trois étages) dans la plage de châssis 250–280 BHP.

Caractéristiques produit

• Coussinet d’appui de précision : Les coussinets principaux et de bielle sont usinés de précision en composition trimetal pour assurer alignement et tenue dans le temps.
• Dispositifs de déchargement polyvalents : Poches de dégagement à volume variable (VVCP) manuelles en tête pour la plupart des cylindres ; déchargeurs pneumatiques de clapet d’aspiration disponibles pour certaines applications.
• Clapets efficaces : Clapets de type plaque conçus pour les vitesses modernes avec éléments d’étanchéité non métalliques en standard ; sélection des clapets conforme aux critères établis de faible vitesse d’élément de clapet.
• Cylindres modulaires : Conçus pour fonctionner sur une large plage de pression et combinables selon de multiples configurations pour fournir les débits et pressions requis. Le logiciel Ariel 7 est utilisé pour la modélisation des configurations.

Matériaux

• Carters en fonte grise : Vilebrequin en acier forgé, guidage du croisillon en fonte grise, coussinets principaux trimetal.
• Croisillon en fonte ductile : Goupille de croisillon en acier allié.
• Bielle en acier forgé : Douille de goupille de croisillon en bronze, coussinet de bielle trimetal, boulons de classe 8.

Performances et dimensions — 1 maneton (1-throw)
JGN / JGQ
Puissance nominale : 126 / 140 HP (94 / 104 kW)
Course : 3,5 in / 89 mm — 3,0 in / 76 mm
Régime max : 1 500 / 1 800 tr/min
Vitesse piston : 875 / 900 ft/min (~4,5 / 4,6 m/s)
Diamètre tige : 1,125 in (29 mm)
Charge totale sur tige : 18 000 / 20 000 lbs (≈80 / 89 kN)
Tension / Compression : 9 000 / 10 000 lbs — 10 000 / 11 000 lbs (≈40 / 44 kN — 44 / 49 kN)
Masse moyenne : 1 400 lbs (≈635 kg)
Longueur max : 37 in (≈940 mm)
Largeur nominale : 62 in (≈1 575 mm)
Ligne d’arbre vilebrequin : 9,25 in (≈235 mm)

Performances et dimensions — 2 manetons (2-throw)
JGN / JGQ
Puissance nominale : 252 / 280 HP (188 / 209 kW)
Course : 3,5 in / 89 mm — 3,0 in / 76 mm
Régime max : 1 500 / 1 800 tr/min
Vitesse piston : 875 / 900 ft/min (~4,5 / 4,6 m/s)
Diamètre tige : 1,125 in (29 mm)
Charge totale sur tige : 18 000 / 20 000 lbs (≈80 / 89 kN)
Tension / Compression : 9 000 / 10 000 lbs — 10 000 / 11 000 lbs (≈40 / 44 kN — 44 / 49 kN)
Masse moyenne : 2 200 lbs (≈998 kg)
Longueur max : 34 in (≈864 mm)
Largeur nominale : 83 in (≈2 108 mm)
Ligne d’arbre vilebrequin : 9,25 in (≈235 mm)

Remarques complémentaires
Conçu pour les petites lignes sur champ et le ravitaillement CNG ; prend en charge plusieurs options de clapets et de déchargement pour s’adapter aux changements de composition du gaz et aux conditions de terrain. Se référer au logiciel de performance Ariel et à l’usine pour les combinaisons spécifiques de cylindres et clapets.

Spécifications techniques

• Modèles : Ariel JGN et JGQ (disponibles en configurations 1-throw et 2-throw)
• Application : gaz lift, champs gaziers petits conduits, stations de ravitaillement CNG
• Configuration : simple ou multi-étages (possibilité de trois étages)
• Options : cylindres haute pression, VVCP manuels, déchargeurs pneumatiques, différentes configurations et matériaux de clapets
• Voir les blocs Performances et dimensions pour valeurs détaillées (puissance, course, RPM, vitesse piston, diamètre tige, charges, poids, dimensions)
